Polski | 1552 609 140 906 • 16.2.12
pomiarach wchodzących w skład danego procesu
pomiarowego zawsze znajdowała się w dokładnie
tym samym miejscu.

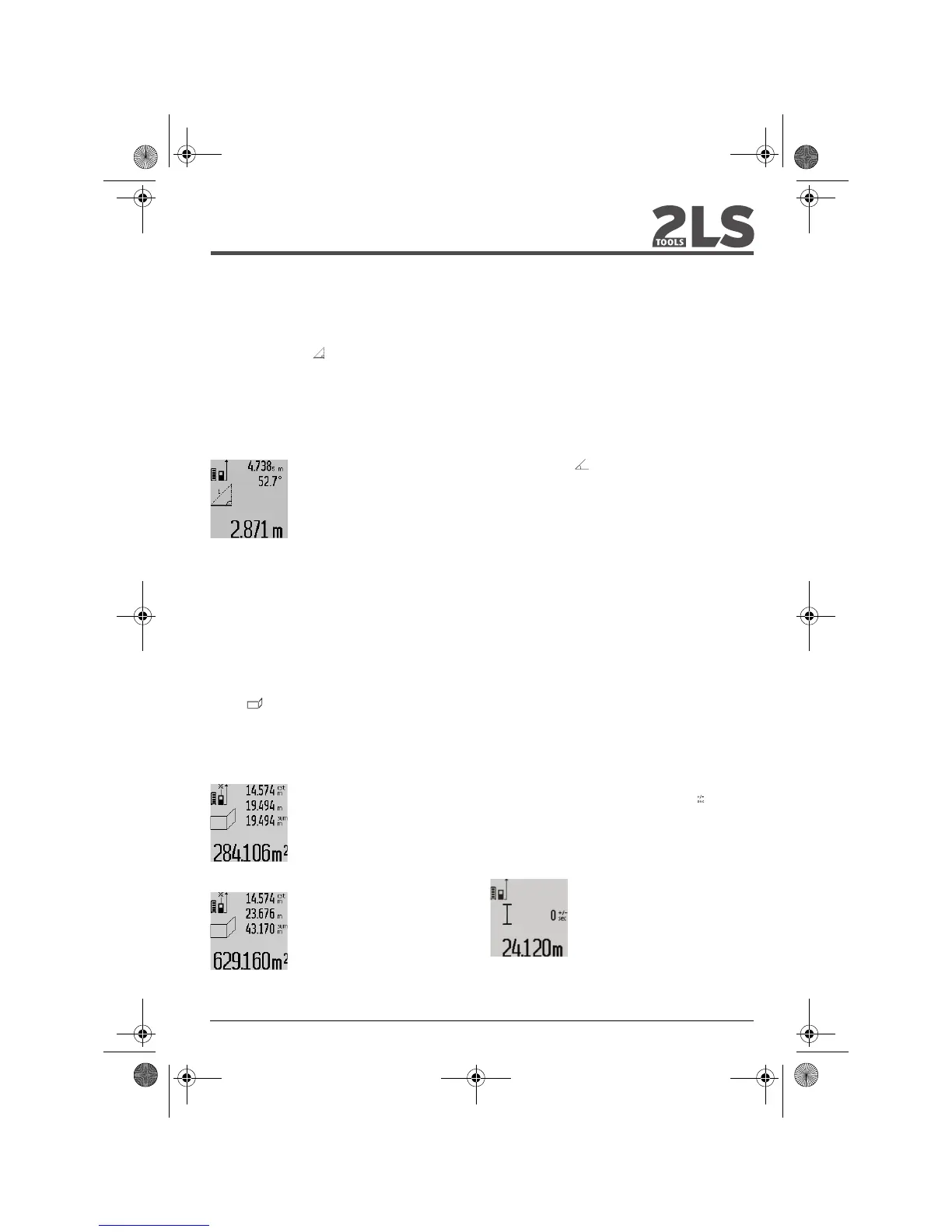

c) Pośredni pomiar odległości (zob. rys. E)
Naciskać przycisk zmiany funkcji 4 tyle razy, aż na
wyświetlaczu ukaże się wskaźnik bezpośredniego
pomiaru odległości .
Należy przy tym zwrócić uwagę, aby urządzenie
pomiarowe znajdowało się na tej samej wysokości,
co poszukiwany punkt pomiarowy. Następnie
należy przechylić urządzenie pomiarowe o
wielkość odpowiadającą płaszczyźnie odniesienia i
zmierzyć
– podobnie jak przy pomiarze odległości
– odcinek „1“.
Po zakończeniu pomiaru, wynik
poszukiwanego odcinka „X“
wyświetlany jest w pasku wyniku
c. Wartości pomiarowe odcinka
„1“ i kąt „
α“ wyświetlane są w
pasku wartości pomiarowych a.
Pomiar powierzchni ścian (zob. rys. F)
Pomiar powierzchni ścian służy do wyznaczania
sumy kilku pojedynczych płaszczyzn, posiadają-
cych jedną wspólną wysokość.
W odzwierciedlonym przykładzie określona ma
zostać wspólna powierzchnia kilku ścian, o tej
samej wysokości (wysokość pomieszczenia) A,
lecz różnych długościach B.
Aby dokonać pomiaru powierzchni ścian, należy
dotąd naciskać przycisk 4, dopóki na wyświetlaczu
nie ukaże się wskaźnik pomiaru powierzchni
ściany .
Zmierzyć wysokość pomieszczenia A, postępując
jak w przypadku prostego pomiaru odległości.
Wartość pomiarowa („cst“) wyświetlona zostanie
w górnym pasku wartości pomiarowych a. Laser
pozostanie włączony.
Następnie należy zmierzyć
długość B
1
pierwszej ściany.
Powierzchnia ściany zostanie
automatycznie wyliczona
i ukazana w pasku wyniku c.
Wartość odległości wyświetlana
jest w środkowym pasku wartości
pomiarowych a. Laser pozostanie włączony.
Następnie należy zmierzyć
długość B
2
drugiej ściany.
Wyświetlona w środkowym pasku
a wartość pojedynczego pomiaru
dodawana jest do długości B
1
.
Suma obu długości („sum“,
wyświetlona w górnym pasku a)
mnożona jest przez zapamiętaną wysokość A.
Całkowita wartość pomiaru powierzchni zostanie
wyświetlona w pasku wyniku c.
Możliwy jest pomiar dowolnej ilości odcinków
(długości) B
X
, które następnie zostaną auto-
matycznie sumowane i przemnożone przez
wysokość A.
Warunkiem prawidłowych wyników pomiaru
powierzchni jest to, by pierwsza pomierzona
długość (w naszym przykładzie wysokość po-
mieszczenia A) była identyczna dla wszystkich
powierzchni cząstkowych.
Pomiar kąta nachylenia (zob. rys. G)
Po naciśnięciu przycisku pomiaru nachylenia kąta
3, na wyświetlaczu ukaże się wskaźnik pomiaru
kąta nachylenia . Jako płaszczyzna odniesienia
służy tylna ścianka urządzenia pomiarowego. Po
ponownym naciśnięciu przycisku pomiaru kąta
nachylenia 3 boczne ścianki urządzenia
pomiarowego wykorzystane zostaną jako
płaszczyzny odniesienia, a obraz na wyświetlaczu
zostanie obrócony o 90°.
Nacisnąć przycisk pomiar 2, aby zachować
wartość pomiarową i przenieść ją do pamięci
wartości pomiarowych. Po ponownym naciśnięciu
przycisku pomiar 2 nastąpi kontynuacja pomiaru.
Miganie wskazania podczas pomiaru oznacza, że
urządzenie pomiarowe zostało przechylone w bok
zbyt mocno.
Jeżeli w ustawieniach podstawowych włączona
zostanie funkcja „Cyfrowa libelka“, wartość
nachylenia wyświetlona zostanie także w innych
trybach pomiarowych, w pasku d wyświetlacza 1.
Samowyzwalacz
Samowyzwalacz pomaga np. w sytuacjach, gdy
konieczne jest uniknięcie poruszenia urządzenia
pomiarowego podczas pomiaru.
Aby uruchomić samowyzwalacz, należy wcisnąć
przycisk 6 i przytrzymać go w tej pozycji tak długo,
aż na wyświetlaczu ukaże się wskaźnik .
W pasku wartości pomiarowych a wyświetlony
zostanie czas, który upłynął od momentu
rozpoczęcia aż do chwili dokonania pomiaru. Czas
ten można ustawić między 1 sek. i 60 sek.,
naciskając przycisk plus 11 lub minus 5.
Pomiar rozpoczyna się
automatycznie po upływie czasu,
który został uprzednio
zaprogramowany.
Samowyzwalacz może być
wykorzystywany także podczas
pomiarów odległości
wchodzących w skład innych funkcji pomiarowych
(np. pomiaru powierzchni). Dodawanie i
1
