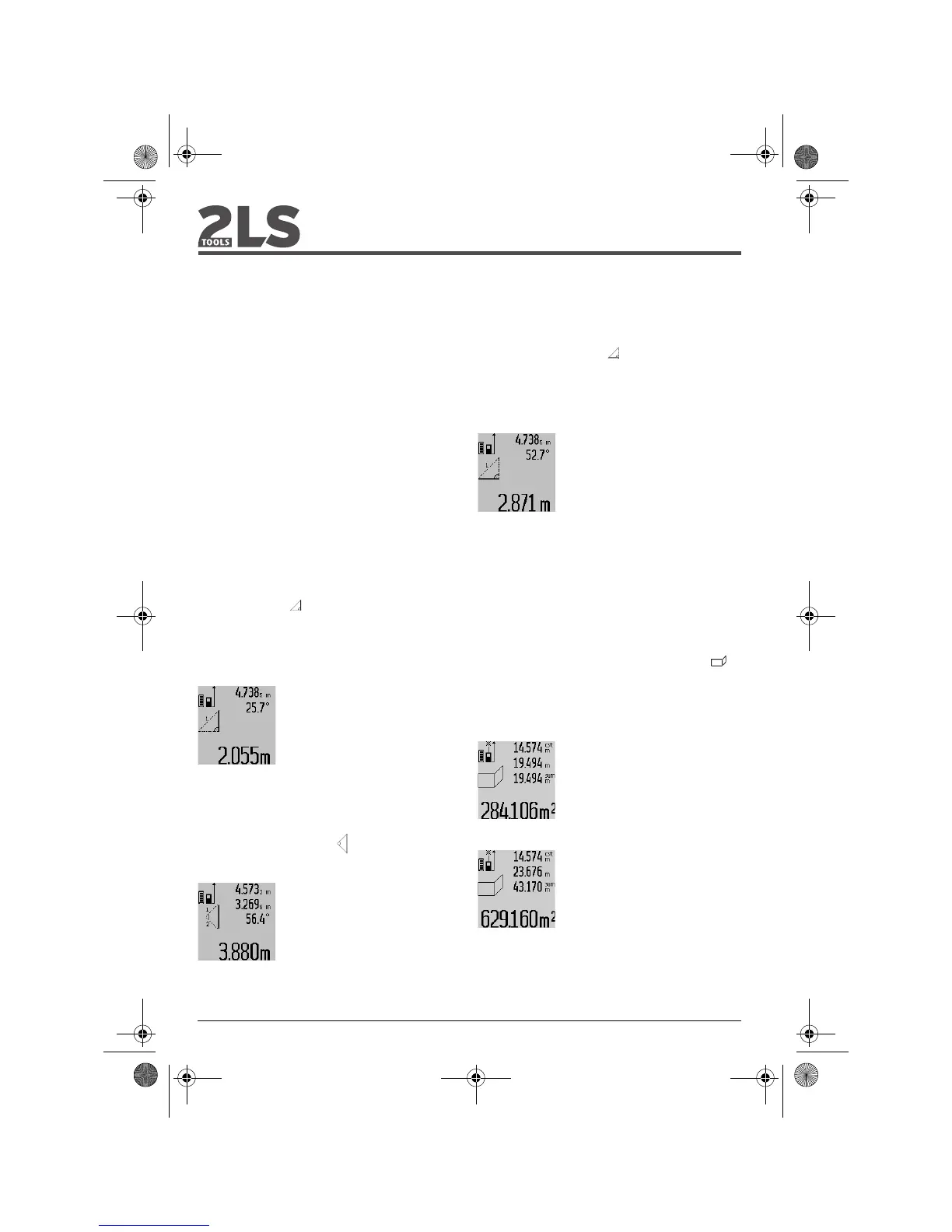

56 | Português 2 609 140 906 • 16.2.12
Premir a tecla de medição 2 para encerrar a medição
contínua. O último valor de medição é indicado na li-
nha de resultados c. Premir novamente a tecla de me-
dição 2 para reiniciar a medição contínua.
A medição contínua desliga-se automaticamente
após 5 minutos. O último valor de medição permane-
ce indicado na linha de resultados c.
Medição de distância indirecta
A medição de distância indirecta é utilizada para ave-
riguar distâncias, que não podem ser medidas direc-
tamente, porque há um obstáculo que obstrui o per-
curso do raio laser ou porque não há uma superfície
alvo disponível como reflector. Este processo de me-
dição só pode ser utilizado no sentido vertical. Cada
divergência no sentido horizontal leva a erros de me-
dição.
O raio laser permanece ligado entre as medições in-
dividuais.
Para a medição de distância indirecta, estão disponí-
veis três funções de medição, com as quais podem
ser detectados diversos percursos respectivamente.
a) Medição de altura indirecta (veja figura C)
Premir repetidamente a tecla de mudança de função
4 até no display aparecer a indicação para medição
de altura indirecta .
Observe que o instrumento de medição esteja na
mesma altura que o ponto de medição inferior. Inclinar
então o instrumento de medição pelo nível de referên-
cia e medir o percurso “1” como em uma medição de
comprimento.
Após o final da medição, o resultado
para o percurso procurado “X” é in-
dicado na linha de resultados c. Os
valores de medição para o percurso
“1” e para o ângulo “
α” se encon-
tram nas linhas de valor de medição
a.
b) Dupla medição de altura indirecta
(vejafiguraD)
Premir repetidamente a tecla de mudança de função
4 até no display aparecer a indicação para a dupla
medição de altura indirecta .
Medir os percursos “1” e “2” nesta sequência, como
numa medição de comprimento.
Após o final da medição, o resultado
para o percurso procurado “X” é in-
dicado na linha de resultados c. Os
valores de medição para os percur-
sos “1”, “2” e para o ângulo “
α” se
encontram nas linhas de valor de me-
dição a.
Observe que o nível de referência da medição (p. ex.
canto de trás do instrumento de medição) permaneça
exactamente na mesma posição em todas as medi-
ções individuais de um processo de medição.
c) Medição indirecta de comprimento
(vejafiguraE)
Premir repetidamente a tecla de mudança de função
4 até no display aparecer a indicação para medição
de comprimento indirecta .
Observe que o instrumento de medição esteja na
mesma altura que o ponto de medição procurado. In-
clinar então o instrumento de medição pelo nível de
referência e medir o percurso “1” como em uma me-
dição de comprimento.
Após o final da medição, o resultado
para o percurso procurado “X” é in-
dicado na linha de resultados c. Os
valores de medição para o percurso
“1” e para o ângulo “
α” se encon-
tram nas linhas de valor de medição
a.
Medição da superfície da parede (veja figura F)
A medição da superfície da parede serve para averi-
guar a soma de várias superfícies individuais com uma
altura comum.
No exemplo ilustrado deve ser averiguada a área total
de várias paredes, que têm a mesma altura do tecto
A, mas diferentes comprimentos B.
Para as medições de superfícies de paredes, deverá
premir a tecla para comutação de função 4, até a indi-
cação de medições de superfícies de paredes
aparecer no display.
Medir a altura do recinto A como para uma medição
de comprimento. O valor de medição (“cst”) é indica-
do na linha superior de valores de medição a. O laser
permanece ligado.
Medir em seguida o comprimento B
1
da primeira parede. A área é automa-
ticamente calculada e indicada e a li-
nha de resultados c é indicada. O va-
lor de medição de comprimento
encontra-se na linha de valor de me-
dição central a. O laser permanece
ligado.
Medir agora o comprimento B
2
da
segunda parede. O valor de medição
individual indicado na linha de valor
de medição central a é adicionado
ao comprimento B
1
. A soma dos
dois comprimentos (“sum”, indica-
da na linha de valor de medição infe-
rior a) é multiplicada com a altura memorizada A. O
valor da área total é indicado na linha de resultados c.
É possível medir inúmeros outros comprimentos B
X
,
que são adicionados automaticamente e multiplica-
dos com a altura A.
1
1
2
1
