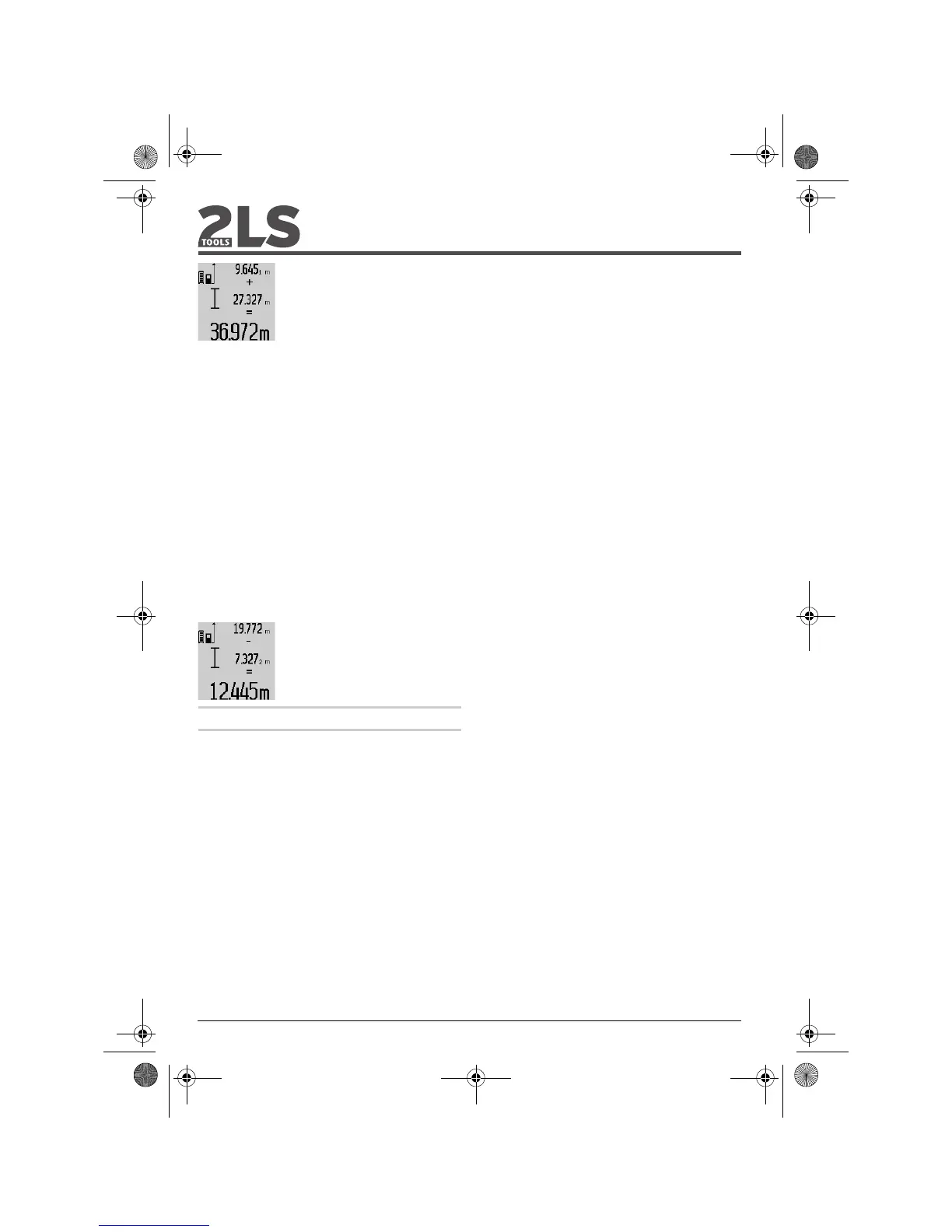

Para verificar a soma das duas medi-
ções, deverá premir a tecla de resul-
tados 6. O cálculo é exibido nas li-
nhas de valores de medição a, a
soma encontra-se na linha de resul-
tados c.
Após o cálculo da soma, também é possível somar
outros valores de medição ou entradas das listas de
valores de medição a este resultado, se a tecla + 11
for premida antes da respectiva medição. A adição é
encerrada, premindo a tecla de resultados 6.
Notas sobre a adição:
– Os valores de comprimento, de área ou de volume
não podem ser somados uns aos outros. Se por
exemplo, um valor de comprimento for somado a
um valor de área, aparece, ao premir a tecla de re-
sultados 6, por instantes, “ERROR” no display. Em
seguida o instrumento de medição comuta para a
função de medição activa por último.
– É somado o respectivo resultado de uma medição
(p.ex. valor de volume), no caso de medições con-
tínuas é somado o valor de medição indicado na li-
nha de resultados c. Não é possível a adição dos
valores de medição individuais das linhas de valo-
res de medição a.
Subtrair valores de medição
Para subtrair valores de medição,
deverá premir a tecla
– 5, no display
aparece “
–” como confirmação. O
resto do procedimento é igual a “So-
mar valores de medição”.
Indicações de trabalho
Indicações gerais
A lente de recepção 17 e a saída do raio laser 16 não
devem ser cobertas durante as medições.
O instrumento de medição não deve ser movimentado
durante uma medição (excepto nas funções de medi-
ção contínua e de medição de inclinação). Portanto
deverá colocar o instrumento de medição sobre uma
superfície de esbarro ou de apoio o mais firme possí-
vel.
Influências sobre a faixa de medição
A faixa de medição depende das condições de ilumi-
nação e das propriedades de reflexão da superfície-
alvo. Para melhor visibilidade do raio laser durante tra-
balhos ao ar livre e à luz do sol, use óculos de visão
de laser e uma placa-alvo para laser, ou coloque a su-
perfície-alvo na sombra.
Influências sobre o resultado de medição
Devido a efeitos físicos não pode ser completamente
excluído que ocorram erros de medição ao medir so-
bre superfícies diferentes. Estas podem ser:
– superfícies transparentes (p.ex. vidro, água),
– superfícies reflectoras (p.ex. metal polido, vidro),
– superfícies porosas (p.ex. materiais isolantes),
– superfícies com estruturas (p.ex. reboco áspero,
pedra natural).
Se necessário deverá utilizar uma placa-alvo de laser
(acessório) sobre estas superfícies.
Além disso é possível que ocorram erros de medição
ao mirar superfícies inclinadas.
O valor de medição também pode ser influenciado
por camadas de ar com temperaturas diferentes ou
reflexões indirectas.
O controle da exactidão e a calibragem da me-
dição de inclinação (veja figura H)
Controlar regularmente a exactidão da medição de in-
clinação. Isto é realizado através de uma medição in-
vertida. Para isto deverá colocar o instrumento de me-
dição sobre a mesa e medir a inclinação. Girar o
instrumento de medição por 180° e medir novamente
a inclinação. A diferença do valor indicado deve ser
de no máx. 0,3 °.
No caso de maiores divergências é necessário recali-
brar o insrumento de medição. Para tal deverá manter
a tecla de medição de incinação 3 premida. Seguir as
indicações no display.
Controle de exactidão da medição de distância
A exactidão da medição de distância pode ser contro-
lada da seguinte maneira:
– Seleccionar uma secção de medição contínua inal-
terável de aprox. 1 a 10 m de comprimento; o com-
primento deve ser precisamente conhecido (p. ex.
a largura de um recinto, vão de uma porta). O per-
curso de medição deve estar no interior do recinto,
a superfície alvo da medição deve ser lisa e de boa
reflexão.
– Medir a distância 10 vezes em seguida.
A divergência entre as medições individuais e o valor
médio deve ser no máximo
±2 mm. Protocolar as me-
dições, para mais tarde poder comparar a precisão.
Trabalhar com o tripé
A utilização de um tripé é especialmente necessária
para maiores distâncias. O instrumento de medição
pode ser atarraxado, pelo lado inferior da caixa, a um
tripé comum no mercado, por meio de uma rosca de
1/4" 19.
Premir a tecla 10 para ajustar o nível de referência
correspondente para medições com tripé (nível de re-
ferência é a rosca).
