18

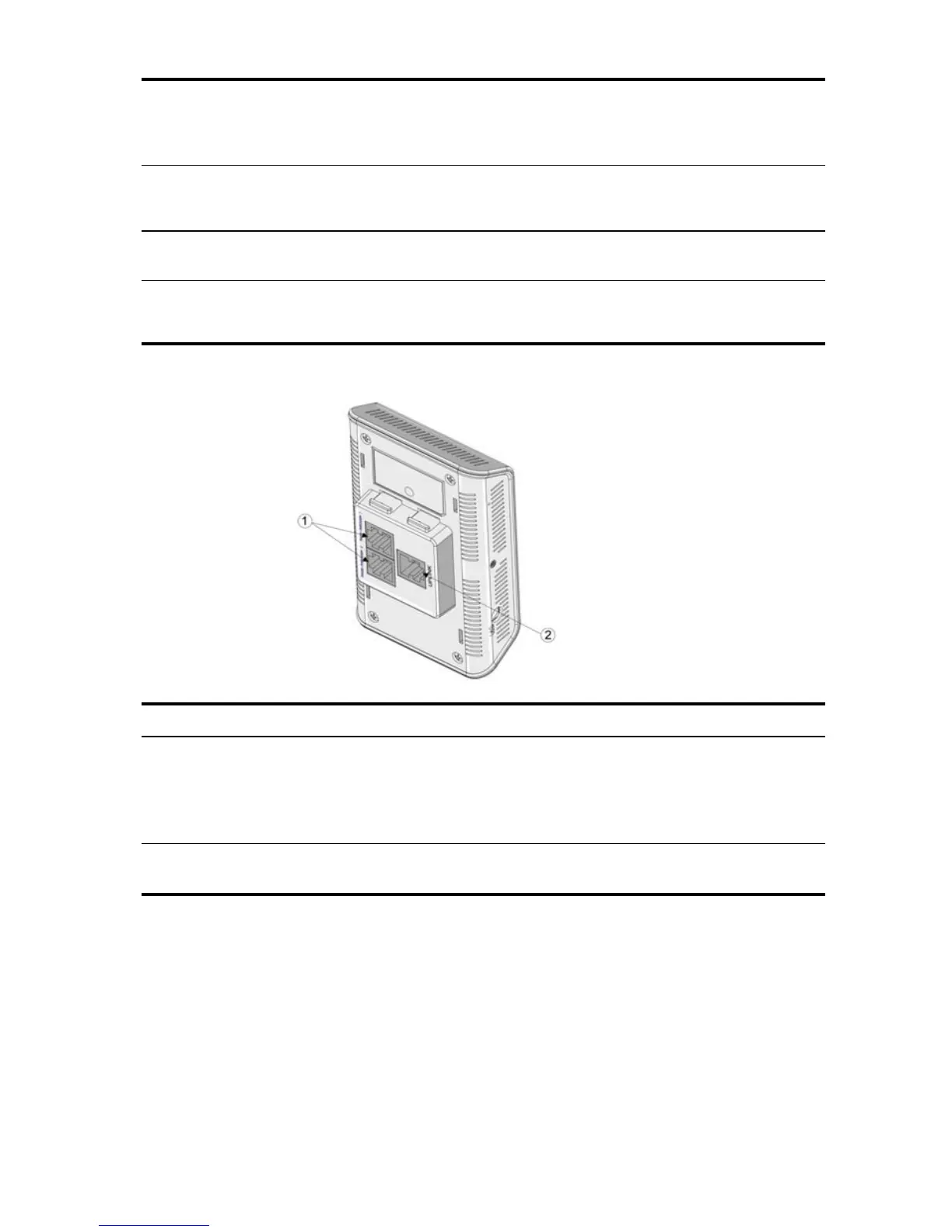

Cette figure illustre la vue de dos du NJ2000 et la table présente les fonctions.
4 Voyant ascendant Indique l'état de connexion du réseau pour le port ascendant figurant
au dos de l’appareil.
Un voyant vert indique que la connexion est opérationnelle pour le
port ascendant.
5 Prise de courant
local
Permet d’alimenter le NJ2000 par le biais de l’alimentation locale en
option, 3CNJ1000PSL. REMARQUE : cette alimentation est
nécessaire si le réseau local ne fournit pas le PoE.
6 Trou de la vis de
blocage
Permet de fixer le NJ2000 à la plaque murale.
7 Bouton de
réinitialisation
• Maintenir appuyé pendant <20 secondes pour réinitialiser le NJ2000.
• Maintenir appuyé pendant >20 secondes pour effacer le mot de passe et
rétablir les paramètres d’usine.
Fonction Description
1 Deux ports de
passage
Les ports de passage permettent de contourner la fonctionnalité du
commutateur et sont directement reliés aux ports correspondants à
l’avant de l’appareil. Les ports de passage permettent de se connecter
à un segment de réseau distinct ou de brancher un téléphone PBX
analogique ou numérique.
2 Port ascendant
gigabit Ethernet
Permet de connecter le NJ2000 au réseau
