46

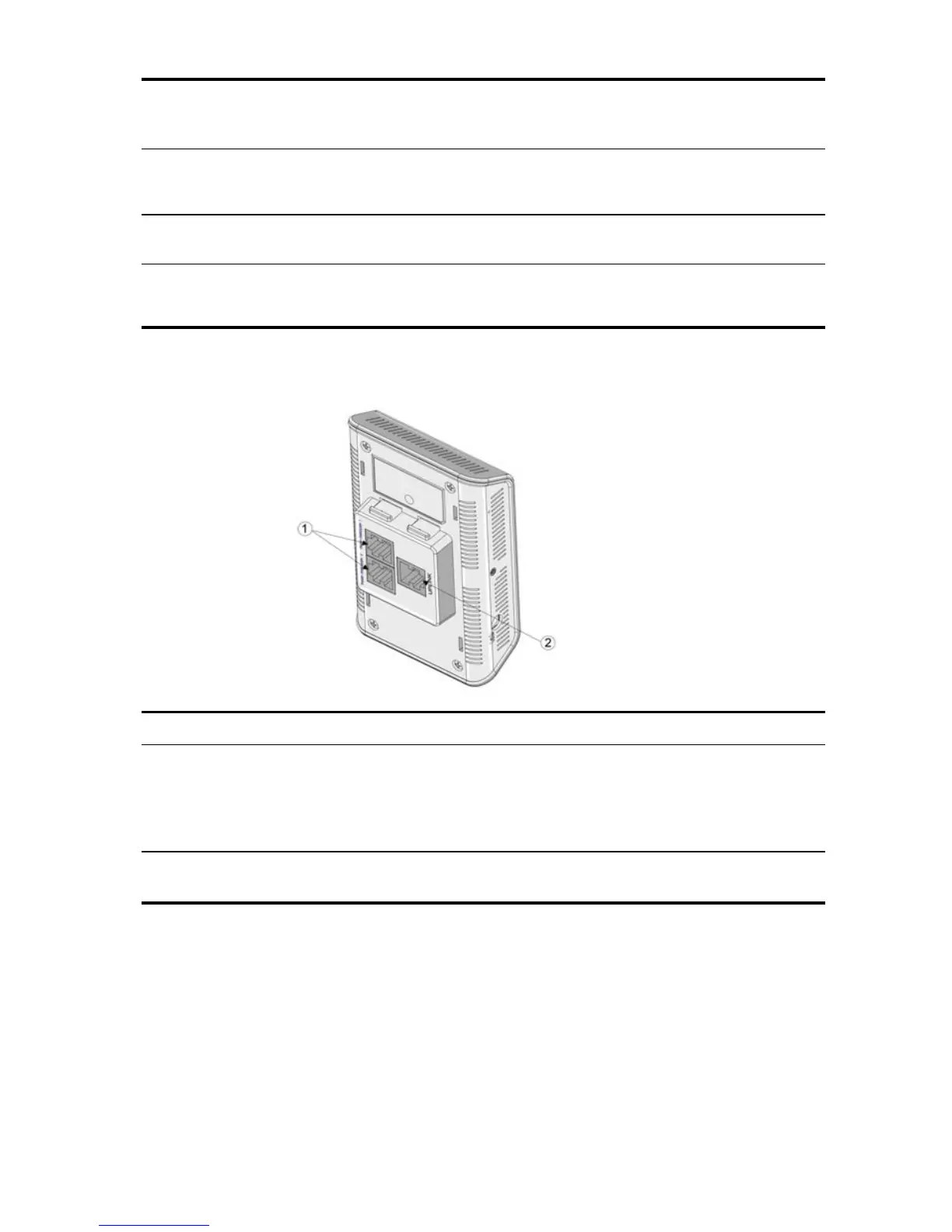

Il diagramma mostra il lato posteriore del NJ2000. La tabella descrive le
funzioni.
4 LED di up-link Indica lo stato di collegamento della rete per la porta di up-link situata
sul lato posteriore dell'unità.
Un LED verde indica un collegamento valido per la porta di up-link.
5 Presa di
alimentazione
Può essere utilizzata per alimentare il NJ2000 con un alimentatore
locale opzionale, il 3CNJ1000PSL. NOTA: Questo alimentatore è
necessario se la rete locale non fornisce Power over Ethernet.
6 Foro di bloccaggio
della vite
Utilizzato per fissare il NJ2000 alla piastra di montaggio a parete
7 Pulsante Reset
• Tenerlo premuto <20 secondi per reimpostare il NJ2000.
• Tenerlo premuto >20 secondi per cancellare la password e reimpostare
l'unità con i valori predefiniti.
Funzione Descrizione
1 Due porte pass-
through
Le porte pass-through aggirano la funzione dello switch e sono
direttamente collegate alla porte pass-through ad esse associate
situate sul lato anteriore dell'unità. Le porte pass-through permettono
il collegamento con un segmento separato della rete o il
collegamento di un telefono PBX analogico o digitale.
2 Porta gigabit
Ethernet di up-link
Collega il NJ2000 alla rete.
