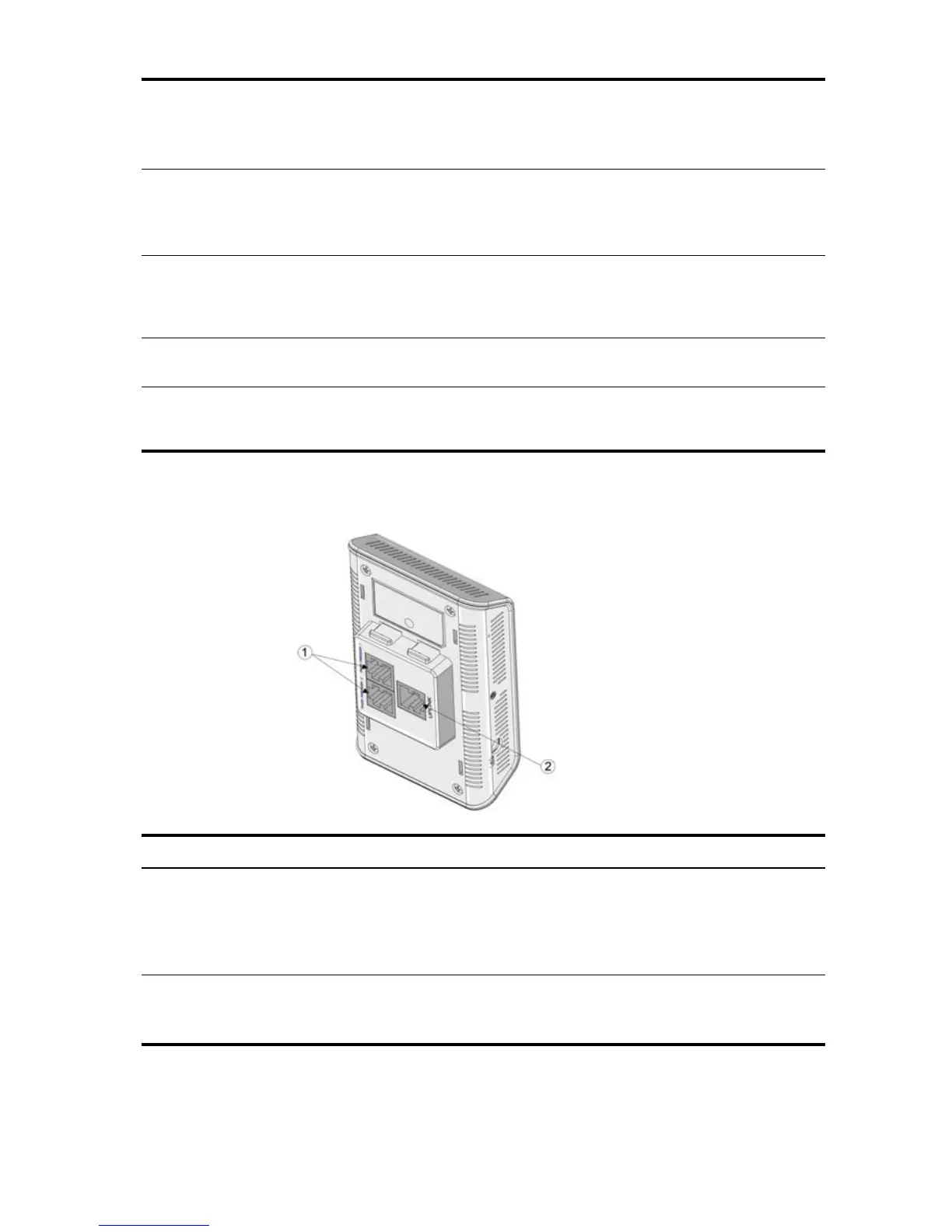

Este diagrama muestra la vista posterior del NJ2000. La tabla describe las
características.
3 Indicadores LED de
alimentación:
• CC
• PoE
Indica si el NJ2000 está recibiendo alimentación a través del
suministro eléctrico local (CC) o PoE.
4 LED de enlace
ascendente
Indica el estado de conexión a la red del puerto de enlace ascendente
ubicado en la parte posterior de la unidad.
Un LED verde indica una conexión válida para el puerto de enlace
ascendente.
5 Toma de
alimentación local
Se puede utilizar para suministrar energía al NJ2000 con el suministro
eléctrico local opcional, 3CNJ1000PSL. NOTA: Este suministro
eléctrico es necesario si la red local no proporciona Alimentación
sobre Ethernet (PoE).
6 Agujero del tornillo
de seguridad
Se utiliza para sujetar el NJ2000 a la placa de montaje en la pared.
7 Botón de reinicio
• Manténgalo presionado durante <20 segundos para reiniciar el NJ2000
• Manténgalo presionado durante >20 segundos para borrar la contraseña y
restablecer los valores predeterminados de fábrica de la unidad
Función Descripción
1 Dos puertos de
paso
Los puertos de paso omiten la funcionalidad del conmutador y se
conectan directamente mediante un cable a los puertos de paso
asociados de la parte posterior de la unidad. Los puertos de paso
permiten la conexión a un segmento de red separado a la conexión
de un teléfono PBX digital o análogo.
2 Puerto de enlace
ascendente Gigabit
Ethernet
Conecta el NJ2000 a la red.
