Description fonctionnelle des options du menuDiagnostic.
CHRONOMÈTRE DU FILTRE - Pour consulter le chronomètre actuel du filtre et
réinitialiser lechronomètre.
ÉTALONNAGE - Permet d’ajuster la correction de température pour étalonner
l’appareil. l’unité de gestion de la température utilise la valeur de décalage pour
compenser toute variation de température au sein de l’unité de gestion de la
température et la perte de chaleur à travers le tuyau pour une correspondance de la
température affichée sur l’écran LCD avec la température de l’air sortant du tuyau.
L’étalonnage s’effectue à 43°C.
TEST SYSTÈME - Pour afficher le capteur, la vitesse du ventilateur (rpm), et des
informations détaillées sur l’alimentation. Le tableau ci-dessous détaille les tests à
effectuer et àvisualiser.
*Tests Action Écran LCD Description
43°C
Met l’élément
chauffant et
le ventilateur
en marche et
réchauffe l’air
diffusé à la
température de
consigne de 43°C
pendant jusqu’à
30minutes
Display xx.x
Température étalonnée de
l’extrémité dutuyau
PCS xx.x
Température non étalonnée du
capteur decontrôle
PMS xx.x
Température du capteur
desurveillance
RPMxxxx Vitesse duventilateur
POWER xxx
Consommation électrique
calculée à partir de la
consommation de chaleur et du
cycle deservice
170W
Met en marche
l’élément chauffant
170W et le
ventilateur pendant
20secondes
340W
Met en marche
l’élément chauffant
340W et le
ventilateur pendant
20secondes
PCS xx.x
Température non étalonnée du
capteur decontrôle
PMS xx.x
Température du capteur
desurveillance
RPM xxxx Vitesse duventilateur
680W
Met en marche
l’élément chauffant
680W et le
ventilateur pendant
20secondes
*Appuyez sur le bouton Température ambiante pour interrompre le test et revenir au
menu TESTSYSTÈME
Test de surchauffe - Pour vérifier le fonctionnement du système de surveillance
desurchauffe.
INFORMATIONS SYSTÈME - Pour consulter les chronomètres système et
d’autresinformations.
Écran LCD Description
CHRONO SYShh:mm
Durée totale durant laquelle l’appareil a été branché sur
une source d’alimentationélectrique
CHRONO TShh:mm
Durée totale cumulée de fonctionnement durant laquelle
l’appareil a fonctionné en modes Température ambiante,
32°C, 38°C,43°C
MICROLOGICIEL Version actuelle du micrologiciel installé surl’appareil
ALIMENTATION xx,x
Température du capteur desurveillance
Affiche l’alimentation électrique de 24volts envolts
JOURNAL DES PANNES - Affiche les 20dernières pannes de l’unité de gestion de la
température sur l’écran LCD au format n CPxhh:mm.
Écran LCD* Description
1-CP-hh:mm n = ordre numérique du code de panne dans lejournal
: CP = abréviation de « code de panne»
n-CP-hh:mm x = code de lapanne
:
hh:mm =
CHRONO TS moment de l’apparition de la panne,
(hh = heures ; mm =minutes)
20-CP-hh:mm
*Appuyez sur les boutons 32et 38pour faire défiler lespannes
CHRONOMÈTRE DU VENTILATEUR - Affiche la durée totale d’activité au format
hh:mm (hh = heures ; mm =minutes).
Quitter le modeDiagnostic
Quittez le mode Diagnostic en appuyant sur le bouton Marche/Arrêt ou en attendant
60secondes sansactivité.
Procéduresd’entretien
Installation et remplacement du cordond’alimentation
Fréquence del’intervention
En fonction desbesoins
Outils/matériel
• 2tournevis cruciformesPhillips
Méthode
1. Débranchez l’unité de gestion de la température de réchauffement de la prise
de courant mise à laterre.
2. Si l’unité de gestion de la température est installé dans un chariot, retirez le
chariot (voir partie « Installation et retrait du chariot»).
3. Retournez l’unité de gestion de la température etretenez-le.
4. Retirer les vis qui maintiennent les deux pattes du cordond’alimentation.

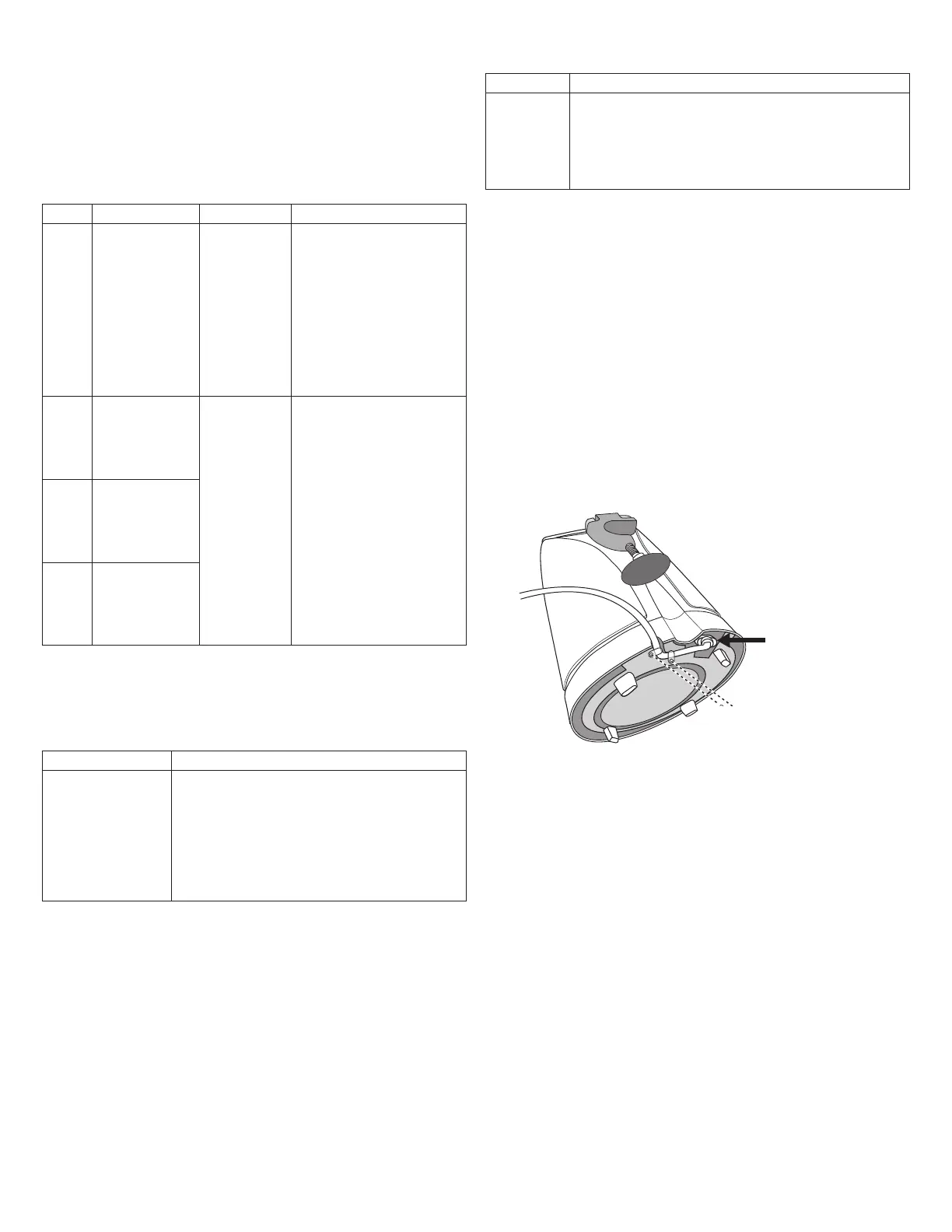

Cordon
d’alimentation
Emplacement des vis des pattes
pour le cordon d’alimentation
Emplacement des vis des pattes pour le cordond’alimentation
5. Si vous remplacez le cordon d’alimentation, débranchez la fiche de l’ancien
cordon de l’unité de gestion de la température puis retirez le cordon
d’alimentation du canal menant au côté del’appareil.
6. Insérer la fiche du nouveau cordon dans l’appareil. (Utiliser uniquement les
cordons d’alimentation fournis par3M).
7. Dirigez le cordon d’alimentation dans le canal sur le côté de l’unité de gestion
de latempérature.
8. Replacez les deux pattes du cordon d’alimentation pour maintenir de manière
sûre le cordond’alimentation.
9. Si l’unité de gestion de la température était fixé sur un chariot à roulettes,
réinstallez-le sur ce dernier (voir partie « Installation et retrait du chariot
àroulettes»).
10. Branchez l’unité de gestion de la température à une source électrique
correctement mise à laterre.
