3M Bair Hugger 675 - Alarmtest; Anschließen des Schlauchs; Austausch des Luft Lters; Entfernen des Schlauchs

Deutsch / 34-8720-2487-1 41

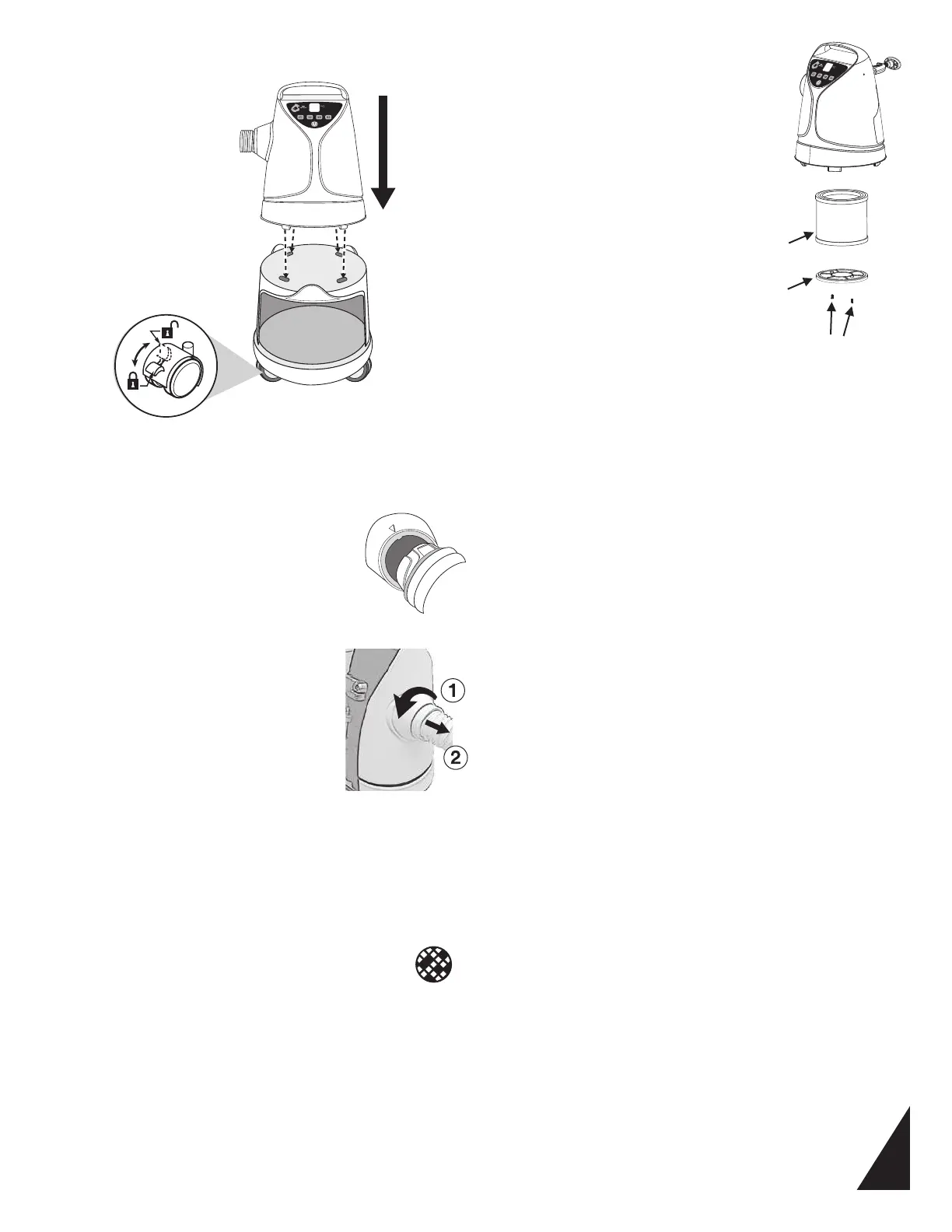

3. Rollwagen montieren: Das Gerät in die Mitte des Rollwagens stellen; dabei die
Füße der Wärmeeinheit auf die Aussparungen des Wagensausrichten.
(Hinweis: Die Rollen an der Vorderseite sindblockierbar).
System
MODEL
675
Rollwagenmontieren
4. Zum Einrasten die Wärmeeinheit nach untendrücken.
Anschließen desSchlauchs
Wartungshäufigkeit
Bedarfsweise
Werkzeuge/Ausrüstung
• Schlauch
Vorgehensweise
1. Die Führungsnut am Schlauchende auf das Dreieck
am oberen Rand des Schlauchanschlusses der
Wärmeeinheitausrichten.
2. Schlauch einstecken und im Uhrzeigersinn ungefähr eine
Viertelumdrehung drehen, bis ereinrastet.
Entfernen desSchlauchs
Wartungshäufigkeit
Bedarfsweise
Werkzeuge/Ausrüstung
• Keine
Vorgehensweise
1. Geräteseitiges Ende des Schlauchs festhalten
und gegen den Uhrzeigersinn ungefähr ein
Viertelumdrehung bis zum Anschlagdrehen.
2. Den Schlauch gerade aus der Wärmeeinheitziehen.
Alarmtest
Wartungshäufigkeit
Bedarfsweise
Werkzeuge/Ausrüstung
• Keine
Vorgehensweise
1. Die Wärmeeinheit an eine geerdete Stromquelleanschließen.
2. Prüfen, ob einmalig ein Warnsignalertönt.
Austausch desLuftfilters
Wartungshäufigkeit
Alle 12Monate oder nach 500Betriebsstunden..
Nach 500Betriebsstunden erscheint das „Filterwechsel“-Symbol auf
demLCD-Display.
Werkzeuge/Ausrüstung
• Wechsel des Luftfilters (Nur von 3Mmitgelieferte Luftfilterverwenden)
• Kreuzschlitz-Schraubendreher Nr.2
 VORSICHT: Der Luftfilter darf nicht gereinigt werden, da er infolge des Gebrauchs
kontaminiert sein könnte. Der Filter muss entsprechend den vor Ort geltenden
Vorgaben entsorgtwerden.
Vorgehensweise
1. Die Wärmeeinheit von der geerdeten
Stromquelletrennen.
2. Falls die Wärmeeinheit auf einem
Rollwagen montiert ist, den
Rollwagen durch vorsichtiges
Ziehen an der vorderen Lasche
des Rollwagens und Hochheben
der Wärmeeinheit aus dem
Wagennehmen.
3. Die Wärmeeinheit auf den
Kopfdrehen.
4. Die beiden Schrauben
an der Unterseite der
Wärmeeinheitentfernen.
5. Die Filterabdeckung von der
Wärmeeinheitabnehmen.
6. Den Luftfilter entfernen
undentsorgen.
7. Den neuen Filter in beliebiger
Richtung in das Filterfacheinsetzen.
8. Die Filterabdeckung wieder auf die
Wärmeeinheitaufsetzen.
9. Die Filterabdeckung mit den 2Schrauben wiederbefestigen.
10. Falls die Wärmeeinheit auf einem Rollwagen montiert war, die Wärmeeinheit in
die Mitte des Wagens stellen und zum Einrasten nach untendrücken.
11. Die Wärmeeinheit an eine ordnungsgemäß geerdete Stromquelleanschließen.
12. In den Diagnose-Modus wechseln (siehe Abschnitt Diagnose-Modus).
13. Zur Menüoption FILTER TIMER navigieren und durch Drücken der Schaltfläche
Umgebungauswählen.
14. Zum Zurücksetzen des Filtertimers Yes wählen und die Schaltfläche
Umgebung drücken.
15. Die oben im LCD-Display angezeigte Filterzeit muss 0.0lauten.
16. Zum Verlassen des Diagnosemenüs die Bereitschaftstastedrücken.
Kalibrieren derBetriebstemperatur
 VORSICHT
Alle Temperaturtests an der Wärmeeinheit mit einem Temperaturtestgerät, Modell
22110, von 3Mdurchführen.
3Mübernimmt keine Haftung für die Zuverlässigkeit, Sicherheit oder Leistung
des Temperaturmanagementsystems, wenn Temperaturtests oder Anpassungen
durchgeführt werden, die von der hier beschriebenen Vorgehensweise abweichen.
Unsachgemäße Messungen oder Einstellungen der normalen Betriebstemperatur
der Wärmeeinheit können dazu führen, dass Patienten Temperaturen ausgesetzt
werden, die außerhalb des angegebenen Bereichs liegen und dadurch zu Verletzungen
führenkönnen.
Wartungshäufigkeit
Alle 12Monate oder nach 500Betriebsstunden.
Werkzeuge/Ausrüstung
• Temperaturtestgerät, Modell22110
• Kalibriertes Thermometer (fürThermoelemente)
Hinweise:
• Das Temperaturtestgerät, Modell 22110, simuliert die Betriebsmerkmale der
3MDecken und Hemden, wenn diese mit der Wärmeeinheit benutztwerden.
• Bei Anwendung des Temperaturtestgeräts, Modell 22110, muss zum Ablesen
der Temperatur ein kalibriertes Thermometer verwendet werden, das
ein „K“-Thermoelement auslesen kann und über einen Anschluss für einen
Subminiatur-Stecker verfügt (z. B. ein Fluke-Thermometer, Modell 52K/J).
Falls der Anschluss am Testgerät nicht mit den Anschlüssen des Thermometers
kompatibel ist, kann der Anschluss am Testgerät ausgetauscht werden. Dabei
muss unbedingt die Polarität beachtetwerden.
Vorgehensweise
1. Die Wärmeeinheit an eine geerdete Stromquelle anschließen. Das Gerät führt
einen Selbsttest durch und schaltet automatisch in den Standby-Modus.
2. Das Temperaturtestgerät an das Ende des Schlauchs der Wärmeeinheit
anschließen. Das Schlauchende dabei vollständig bis zum
Anschlag-Bundeinführen.
3. In den Diagnosemodus wechseln (siehe Abschnitt Diagnosemodus).
4. Zur Menüoption OT TEST navigieren und die Schaltfläche Umgebung drücken.
Die Wärmeeinheit befindet sich jetzt im Modus OT TEST. In diesem Modus führt
die Wärmeeinheit Folgendesdurch:
• Das Gebläse schaltet sichEIN:
• Die Heizelemente schalten sichEIN.
• Im LCD-Displayerscheint:
a. Der Text „DISPLAY“ gefolgt von der kalibrierten Temperatur der von der
Wärmeeinheit abgegebenenLuft.
System
MODEL
675
Filter
Schrauben
Filterabdeckung
