A TEP-200 EU/LEP-200 EU/LEP-200 EU OR feltöltése
telepről
1. A zárópöcök (B:7 ábra) határozott felemelésével nyissa fel
a töltőtokot, amelynek teleptartójába (B:1 ábra) a 3 db AA
telepet be kell helyezni.
2. A töltőtok belsejében óvatos mozdulattal nyissa fel
a teleptartófedelet.
3. Ügyeljen, hogy a (+) és (–) pólusok a töltőtok diagramján
látható irányba essenek.
4. Zárja le a teleptartófedelet.

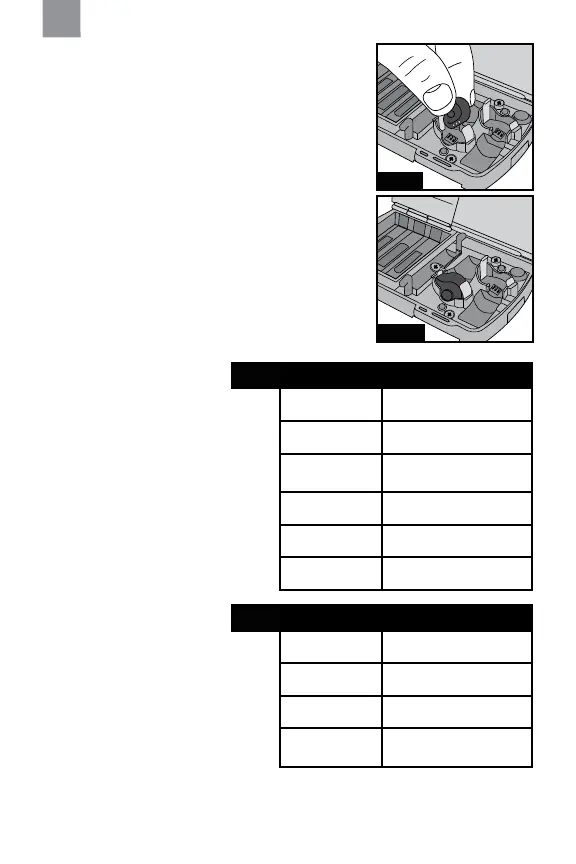

5. Keresse meg a füldugasz töltőérintkezőit (A:3 ábra), és
igazítsa oda a töltőtokban elhelyezkedő konnektoraljzathoz
(B:4 ábra). Először a füldugasz keskenyebbik végét he
-
lyezze be (D:1 ábra), majd noman fordítsa be és pattintsa
a helyére a füldugaszt a konnektoraljzatban (D:2 ábra).
6. Ismételje meg a másik füldugasszal is.
D:1 ábra
D:2 ábra
D:3 ábra
FÉNYJELZÉS FÜLDUGASZÁLLAPOT
Folyamatos piros Tölt
Villogó piros Nem tölt
Gyorsan villogó
piros
Hőmérséklethiba
Folyamatos sárga Tölt – lemerülő telep
Villogó sárga Nem tölt – lemerülő telep
Folyamatos zöld Feltöltve
Fontos: Ügyeljen, hogy a füldu-
gaszon található töltőérintkezők
(A:3 ábra) lefelé nézzenek, és
érintkezzenek a konnektoraljzat
töltőtüskéivel. A teszt/állapot gomb
(B:3 ábra) megnyomásával elle
-
nőrizhető, hogy a füldugaszok és
a konnektoraljzat töltőtüskéi közötti
érintkezés megfelelő-e.
• Figyelje meg a TEP-200 EU/
LEP-200 EU, LEP-200 EU OR
fényvisszajelzőjét (B:5 és D:3
ábra).
D:4 ábra
FÉNYJELZÉS FÜLDUGASZÁLLAPOT
Fényes piros Tölt
Fényes zöld Feltöltve
Halvány piros Hiányzó füldugasz
Nem világít Hőmérséklethiba vagy nincs
csatlakoztatva
A TEP-200 EU/LEP-200 EU/LEP-200 OR
EU/EEP-100 EU/EEP-100 EU OR töltése
Micro B USB-portról
A füldugaszok töltése az alábbiak szerint
történik.
1. Csatlakoztassa az USB-kábel Micro B
végződését a töltőtokhoz
(TEP-200 EU/LEP-200 EU/LEP-200 OR
EU esetén B:6 ábra, EEP-100 EU/
EEP-100 EU OR esetén C:3 ábra), majd a másik végét az USB-áramforrásba.
A töltő ekkor automatikusan érzékeli az USB-csatlakozást, és az AA telepek helyett ezt a
táplálást használja fel.
