 Scollegamento del filtro EMC o del varistore fase-terra (quando
necessario)

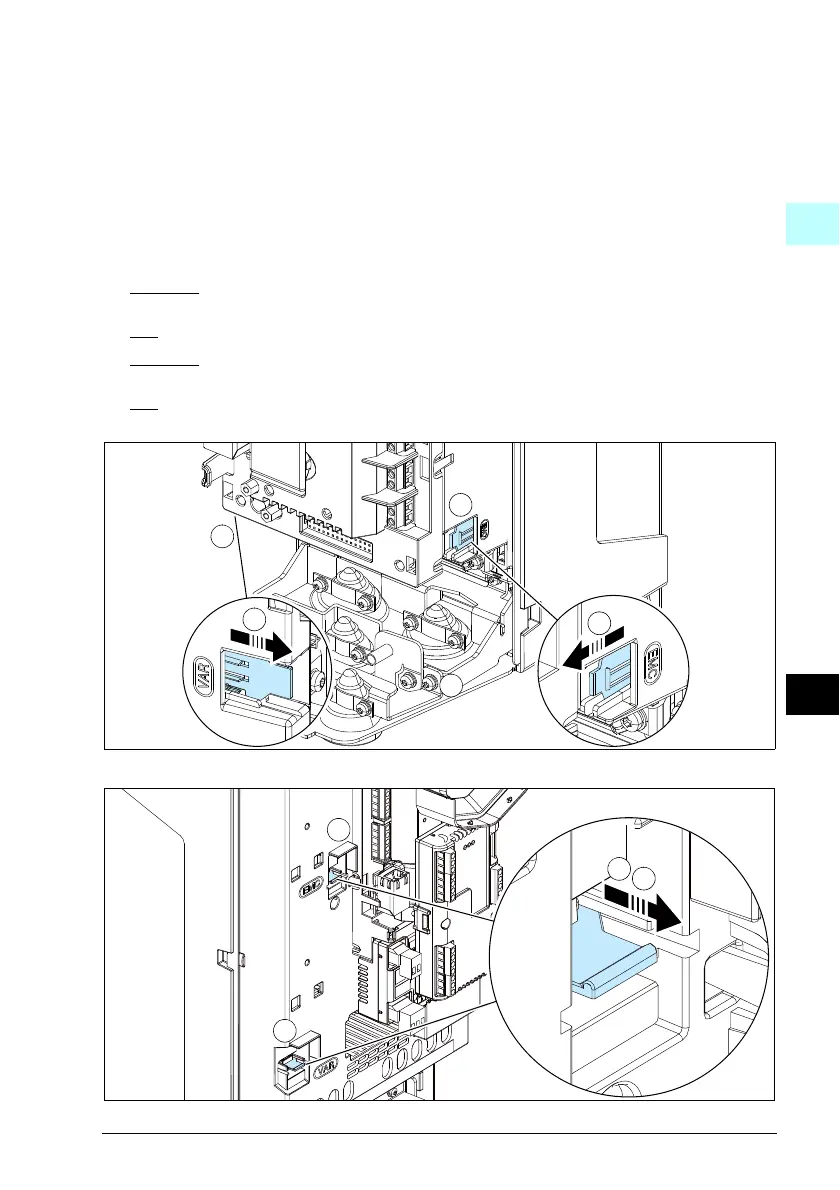

Per scollegare il filtro EMC interno o il varistore fase-terra, se necessario, procedere
come segue:
1. Spegnere l'alimentazione del convertitore di frequenza.
2. Aprire il coperchio anteriore, se non è già aperto; vedere la figura B1 a pag. 165.
3. R0…R3:
scollegare il filtro EMC interno facendo scorrere l'interruttore EMC nella
direzione indicata dalla freccia.
R4:
scollegare il filtro EMC interno rimuovendo le due viti EMC.
4. R0…R3: scollegare il varistore fase-terra facendo scorrere l'interruttore del
varistore nella direzione indicata dalla freccia.
R4: scollegare il varistore fase-terra rimuovendo la vite del varistore.
3
R0…R2
4
3
4
3
R3
3
4
4
3
