ABB C571 - Page 10

Technische Änderungen vorbehalten. Zum späteren Gebrauch aufbewahren!
Subject to change without prior notice. Store for use at a later date.
Bestell-Nr./Order No.: 2CDC 113 016 M9701
offen zu
open closed
ouverts fermés
abierto cerrado
aperto chiuso
aberto fechado

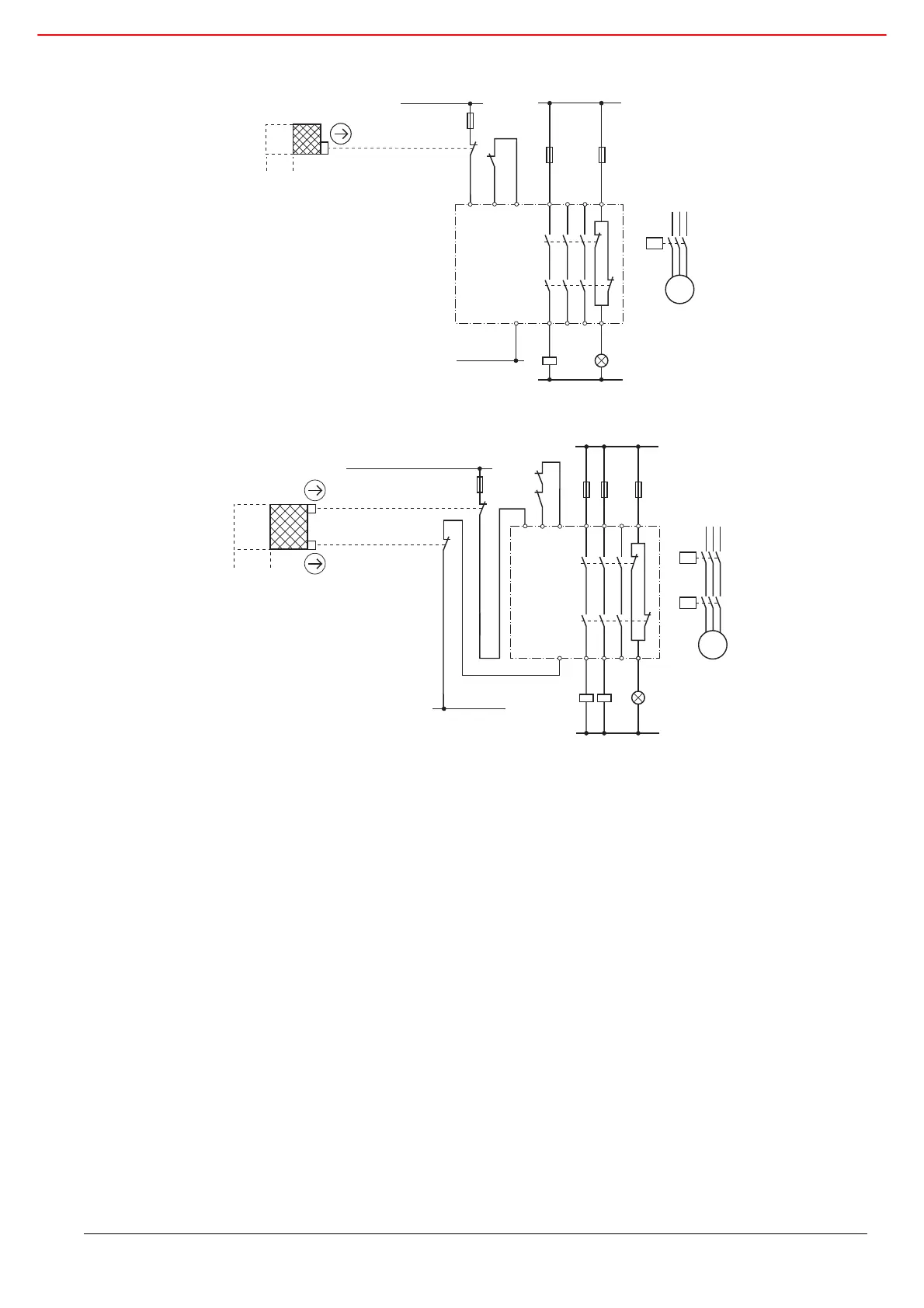

C571/C573
L/+
Q1
Q1
M
A1 Y1 Y2 13 23 (33) (41)
A2 14
Q1
24 (34) (42)
H1
N/–
N/–
N/–
N/–
24 V AC/DC
VII
offen zu
open closed
ouverts fermés
abierto cerrado
aperto chiuso
aberto fechado
C571/C573
L/+
Q1
Q2
Q1
Q2
M
A1 Y1 Y2 13 23 (33) (41)
A2 14
Q1 Q2
24 (34) (42)
H1
N/–
N/–
24 V AC/DC
VIII
