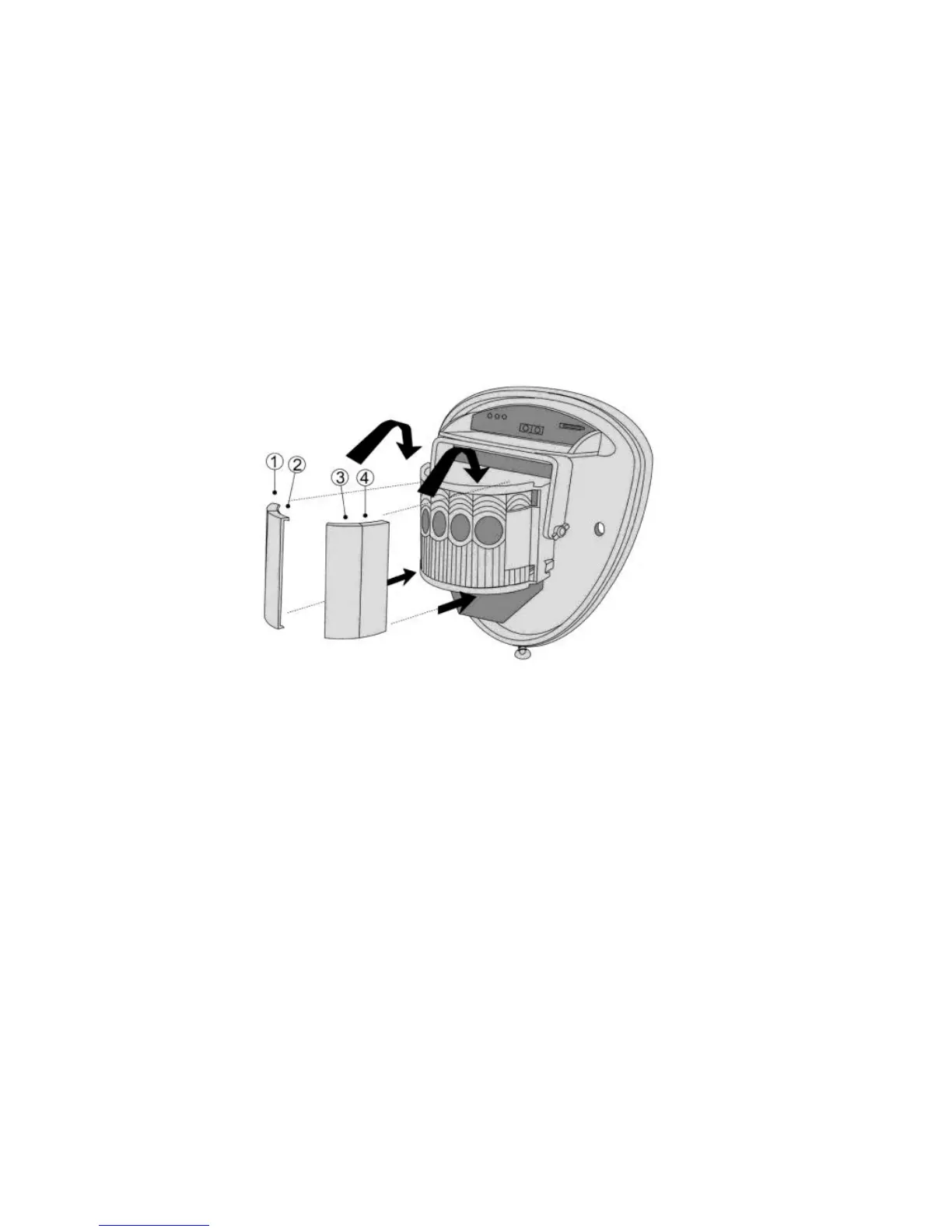

Die Blenden werden an das Schwenk-/Neigemodul angebracht, wie in Abb. 7 dargestellt.
Jeder Abschnitt des Melderobjektivs deckt einen Rasterbereich von ca. 10° ab. [Abb. 7]
Wenn Sie den Melder so anbringen, dass sich auch Nebengrundstücke im überwachten
Bereich befinden, drehen Sie das Modul und schirmen Sie Strahlen horizontal oder
vertikal, die außerhalb des zu erfassenden Bereiches fallen, ab. Verwenden Sie dafür die
mitgelieferten Aufkleber (Long / Medium Beam Mask) auf der glatten Rückseite des
Objektivs - siehe untenstehende Grafik auf der nächsten Seite. Achten Sie beim Austausch
des Objektivs stets auf die richtige Position, um den gewünschten Erfassungsbereich zu
erhalten (Oberseite des Fresnel-Objektivs ist mit TOP markiert) - siehe Abb. 8.
