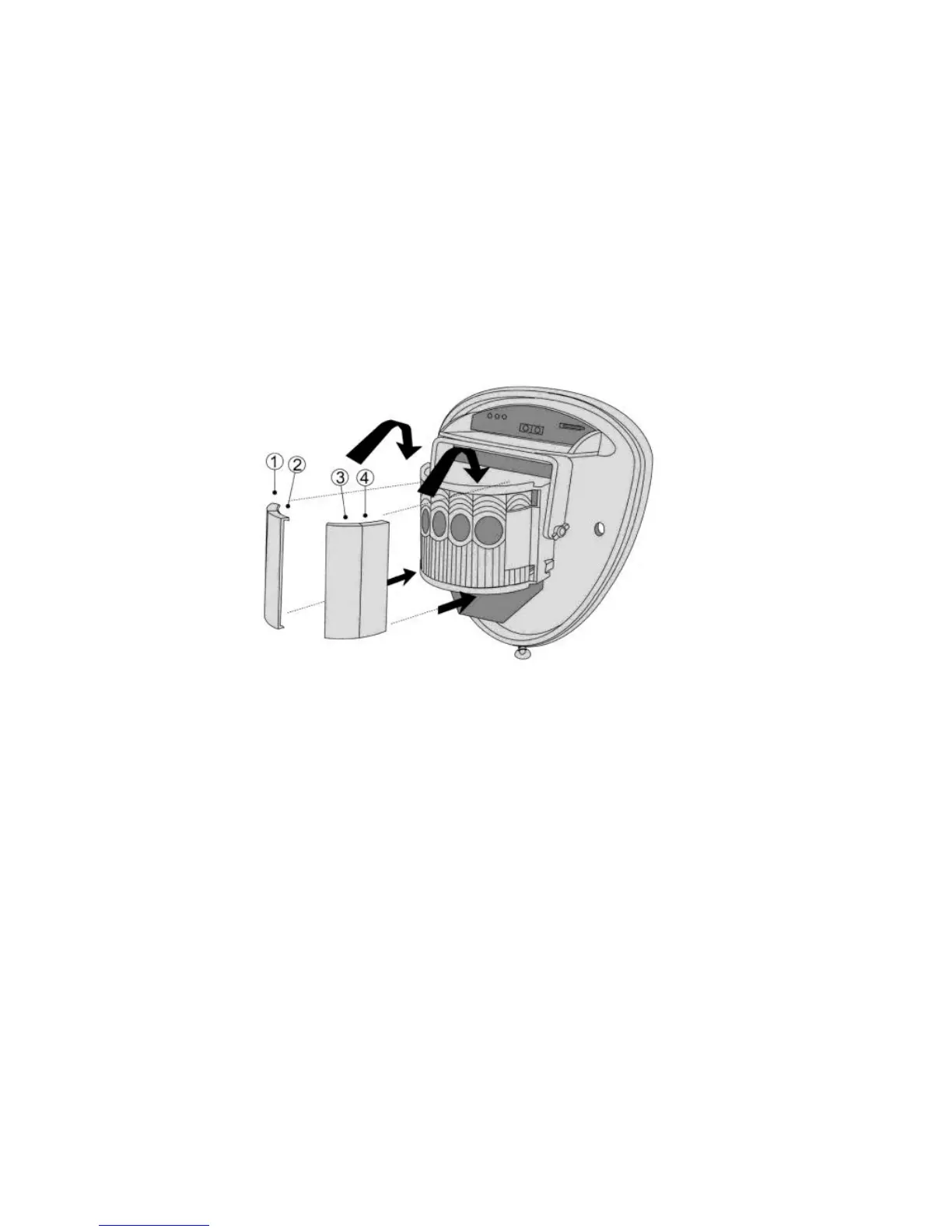

Les obturateurs sont placés sur le module de rotation/d’inclinaison comme indiqué en fig.
7. Chaque partie de l’objectif du détecteur couvre un faisceau d’environ 10°. [fig. 7]
Si des terrains adjacents se trouvent dans la zone de détection de votre détecteur, tournez
le module et obturez les faisceaux horizontalement ou verticalement selon les zones
devant être couvertes par le détecteur. Veuillez pour cela positionner les autocollants
fournis à cet effet (Long/Medium Beam Mask) sur la face arrière de l’objectif – voir
graphique du bas sur la page ci-après. Lors du remplacement de l’objectif, veillez toujours
à ce que celui-ci soit positionné de façon à couvrir la zone de détection souhaitée (la partie
supérieure de l’objectif de Fresnel est marquée par TOP) – voir fig. 8.
