83
Disse blænder placeres på dreje-/hældemodulet som vist i figur 7. Hvert enkelt afsnit i
følerobjektivet dækker et rasterområde på ca. 10°. [Fig. 7]
Hvis du anbringer føleren, så nabogrundstykket også befinder sig i det overvågede
område, skal du dreje modulet og afskærme strålerne, der falder uden for området, der

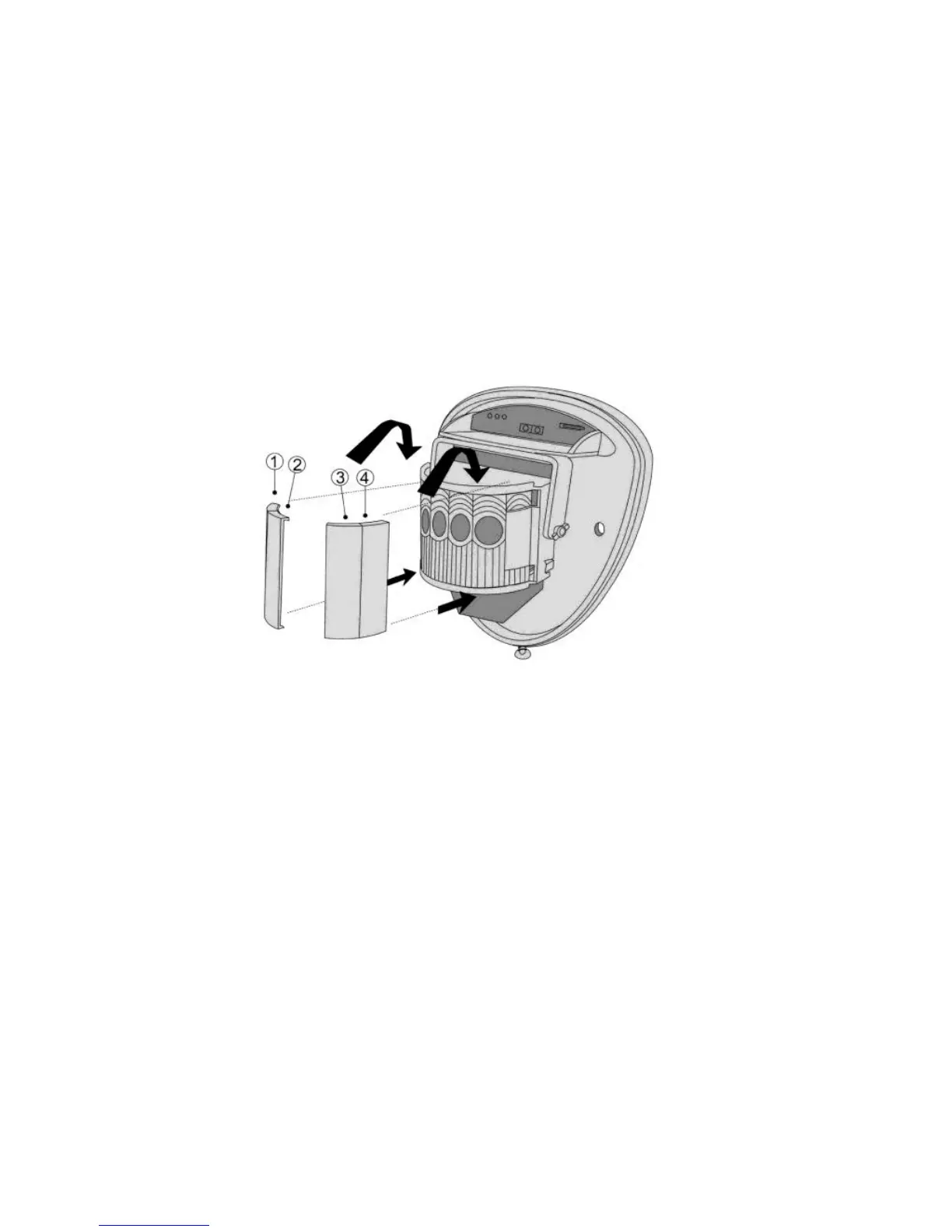

skal registreres, horisontalt og vertikalt. Anvend dertil de medfølgende mærkater
(Long/Medium Beam Mask) på den glatte bagside af objektivet – se nedenstående grafik
på næste side. Vær ved udskiftningen af objektivet altid opmærksom på den rigtige
position for at opnå det ønskede registreringsområde (Fresnel-objektivets overside er
markeret med TOP) – se fig. 8.
