Abus HomeTec Pro FCA3000 - Cover Plates Installation

23
5.5
Abdeckungen für die Riegel-
stangenundGrieinheit
Locking bar covers and
handle unit
Couvercles des tiges de ver-
rouillage et unité de poignée
Afdek kingen voor de gren-
delstangen en greep
Coperture per le barre del
catenaccio e unità maniglia
Cubiertas para los pestillos
de cierre y manilla

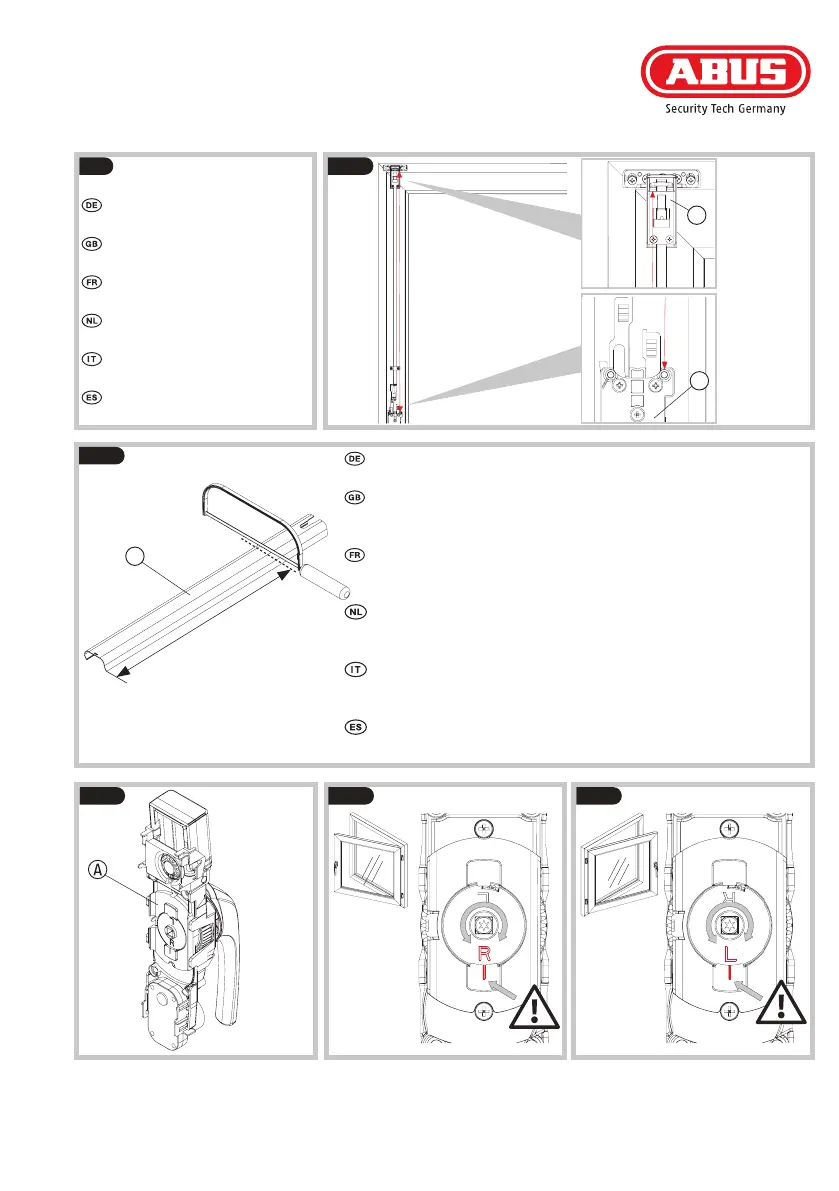

5.5 a
✗
Xs - 70 mm
Xs
5.5 b
Q
L
Beide Abdeckungen: Maß Xs messen von Oberkante Q bis
Oberkante Grundplatte L. Von diesem Maß 70 mm abziehen
For both covers: Measure dimension Xs from upper edge Q
to upper edge ground plate L. Subtract 70 mm from this
dimension
Les deux couvercles: Mesurer Xs du bord supérieur Q jusqu‘
au bord supérieur de la plaque de base L. Retirer 70 mm de
cette dimension
Beide Afdekkingen: Maat Xs meten van bovenkant Q tot aan
de bovenkant van grondplaat L. Van deze maat 70 mm af-
trekken
Due coperture: Misurare la quota Xs dal bordo superiore Q
al bordo superiore del fondello L. Da questa quota sottrarre
70 mm
Ambas cubiertas: medir Xs desde el borde inferior Q (interior) hasta
el borde superior de la placa base L. Restar 70 mm a esta medida
5.5 c
R
5.5 d
L
5.5 e
W
