Abus PPIC90000 - Camera Wall Mounting; Drilling and Back Panel Attachment; Attaching Ball Joint and Camera

1 3
2
9
Otwory mocujące (wymagane
wiertło 6mm) wywiercić za
pomocą szablonu wierceń
na równej powierzchni ściany
izamocować płytę tylną przy
użyciu dostarczonego materiału
montażowego.
Drill  xing holes (6mm drill
required) onto the  at wall
surface with the aid of the
drilling template and fasten
the back panel using the
installation material provided.
Włożyć przegub kulowy,
założyć osłonę i przykręcić.
Następnie założyć mocowanie
i lekko dokręcić.
Insert the ball joint, position
thecover and tighten. Then
position the  xing ring and
tighten gently.
Przykręcić kamerę i ustawić
żądany obszar detekcji.
Dokręcić pierścień mocujący,
aby zabezpieczyć kamerę
w tej pozycji.
Unscrew the camera and align
it according to the desired
recording area. Tighten the
 xing ring in order to secure
thecamera in this position.

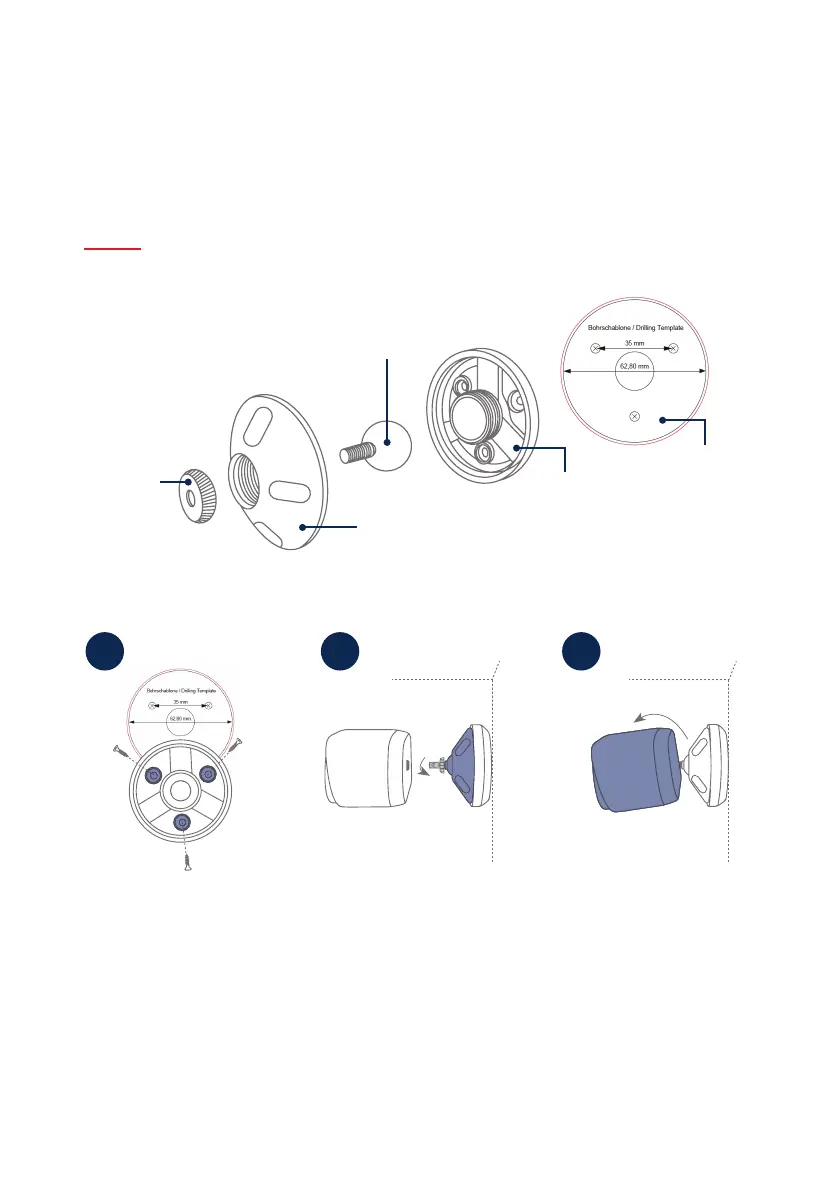

Przegub kulowy
Ball joint
Płyta tylna
Back panel
Osłona
Cover
Pierścień
mocujący
Fixing ring
Szablon do
wykonywania
otworów
Drilling template
Montaż kamery z mocowaniem na ścianie
I n s t a ll i n g t h e c a m e r a w i t h a w a l l b r a c k e t
