3. Indstilling af relæet på NO/NC
3.1. Alarmens standardindstilling er NO. Hvis du vil skifte om til
NC, skal du gå frem på følgende måde.
3.2. Skru alarmen op ved begge skruer på bagsiden (fig. 3) og
fjern derefter afskærmningen.
3.3. Når du ser på printkortet, ser du en jumper. Flyt jumperen.
4. Installation af alarmen
4.1. På bundpladens yderside befinder der sig to streger – en
lang og en kort.
4.2. Anbring alarmen sådan, at stregen på alarmen kommer til
at sidde ud for den korte streg på bundpladen.
4.3. Drej alarmen med uret med let tryk ind mod bundpladen,
indtil stregen på alarmen sidder ud for den lange streg på
bundpladen.
Test
1. Når du har tilsluttet alarmen korrekt til strømforsyningen, blinker
den røde LED på alarmen efter ca. 60 sekunder hvert 4. til 6.
sekund. Hvis LED’en ikke blinker, er der enten en fejl i alarmens
kabelføring, eller alarmen er defekt.
2. Test apparatet ved at udsætte det for en varm luftstrøm på 65 °C
til 80 °C.
2.1. Tænd for en hårtørrer og vent, indtil der har dannet sig en
stabil varm luftstrøm.
2.2. Hold luftstrålen mod detektoren på kort afstand. I løbet af
30 sekunder udløses alarmen.
2.3. Fjern hårtørreren med det samme og kontrollér, om den
røde LED lyser konstant.
2.4. Hvis apparatet ikke udløser alarmen i løbet af de første 30
sekunder af testen, er det indstillet for ufølsomt. I så fald
skal du returnere det til din forhandler.
Tekniske data
Driftsspænding
10 - 15 VDC
Hvilestrøm 55 µA
Maks. strøm ved alarm 50 mA
Start-varighed 60 sekunder
Relæ-belastningsevne maks. 1 A ved 30 VDC
Maks. trådtykkelse 2,5 mm
2
Vægt 142 g
Mål Ø 98 mm, højde 46 mm
Der tages forbehold for tekniske ændringer.
NC
NO
NC
NO

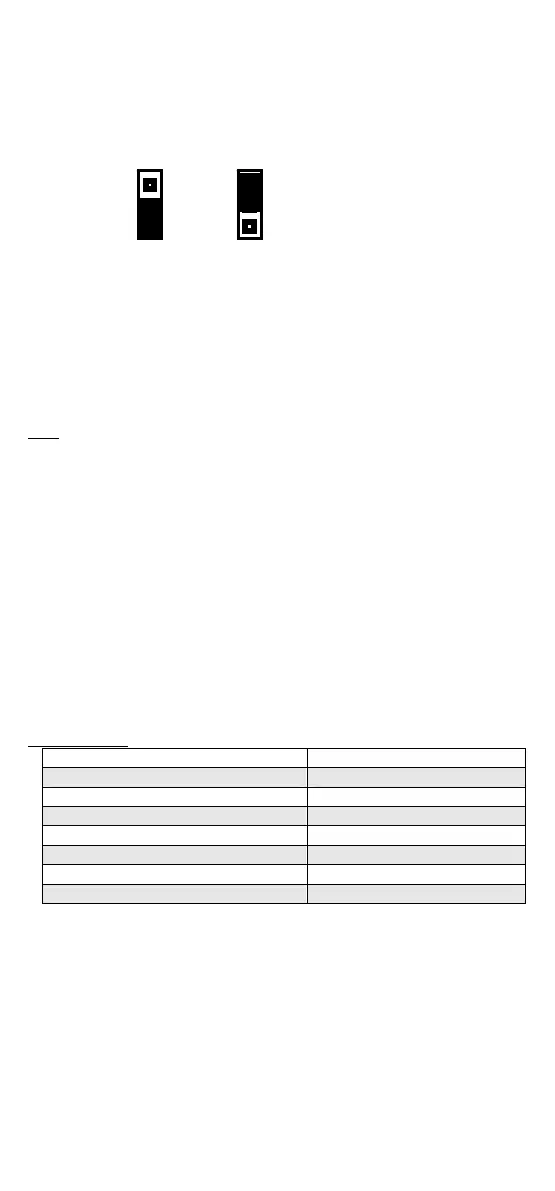

Indstilling NO Indstilling NC
