II. Raccorder le système de casque d’écoute

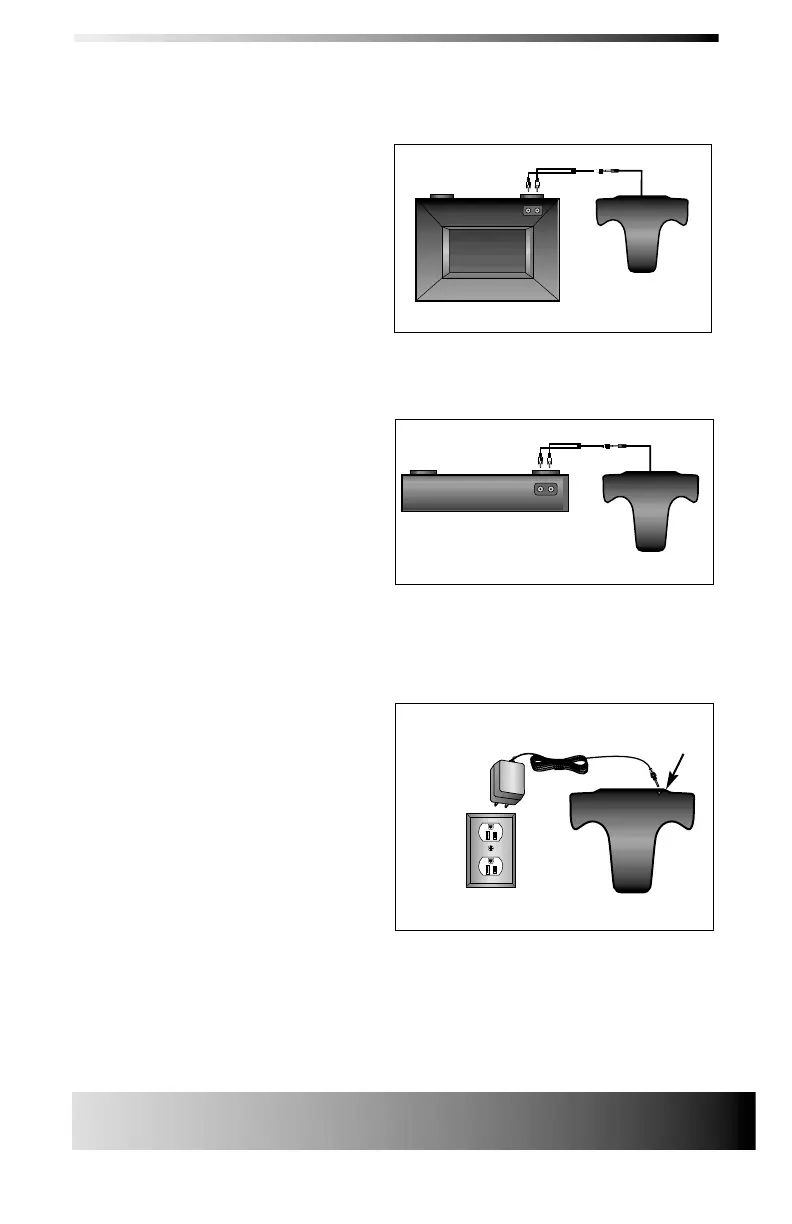

I. Alimenter le transmetteur
Raccordez la petite fiche ronde à partir de l’adaptateur secteur CA (O) du
transmetteur jusqu’à la prise d’entrée de la mise en marche (K) du transmetteur
et raccordez l’autre extrémité de l’adaptateur secteur CA (O) dans une prise de
courant standard de 120 V CA.
Remarque : Il n’y a pas
d’interrupteur de mise en marche-
arrêt. Le transmetteur a été conçu
pour être branché en tout temps.
Si vous planifiez ne pas utiliser le
AW721 pendant une période de
temps prolongée, il est recommandé
de débrancher l’adaptateur secteur
CA de la prise de courant.
1. Raccordez le câble adaptateur “Y”
(P) inclus au câble d’entrée audio
(L) qui sort du transmetteur.
2. Raccordez les fiches audio RCA de
gauche (blanche) et de droite
(rouge) se trouvant sur l’adaptateur
“Y” aux sorties gauche et droite
correspondantes de votre récepteur
A-V, amplificateur ou autre source
audio.
1. Raccordez le câble adaptateur “Y”
(P) inclus au câble d’entrée audio
(L) qui sort du transmetteur.
2. Raccordez les fiches audio RCA de
gauche (blanche) et de droite
(rouge) se trouvant sur l’adaptateur
“Y” aux sorties gauche et droite
correspondantes de votre téléviseur.
Adaptateur
secteur CA (O)
i. Raccord à un récepteur A-V :
II. Raccord à une source audio :
K
Récepteur A-V
Câble d’entrée audio (L)
Câble d’entrée audio (L)
ii. Raccord à un téléviseur :
Téléviseur
