Installazione multipla dell’unità della bobina del ventilatore
a. Valvole a saracinesca (interruttore) sono installate nel fornire e
nel lasciare il convoglio al refrigeratore e smazzano l’unità della
bobina. Ciò deve consentire di assistere e rimontaggio
dell’apparecchiatura senza vuotare il sistema. Una valvola del
globo può essere utilizzata per servire da una della valvola di
intercettazione ed oltre che l’equilibrio il tasso.
b. Le valvole ed i montaggi usando i giunti filettati o saldati richiederanno
i sindacati consentire la rimozione facile per l ’ assistenza o il
rimontaggio. I sindacati sono situati solitamente fra ogni valvola a
saracinesca e l ’ apparecchiatura. I sindacati sono egualmente posto
prima e dopo la valvola di regolazione e nel ramo della valvola 3-way.
Se i giunti di flangia sono usati, l ’ esigenza dei sindacati è eliminata.
GUIDA DI RIFERIMENTO PER L’INSTALLAZIONE DEL MONTAGGIO E DELLA VALVOLA
c. Individui la valvola di regolazione fra la valvola a
saracinesca e l’apparecchiatura per consentire la rimozione
della valvola di regolazione senza vuotare il sistema.
d. I setacci, i termometri ed i manometri sono situati fra la
valvola a saracinesca e l’apparecchiatura.

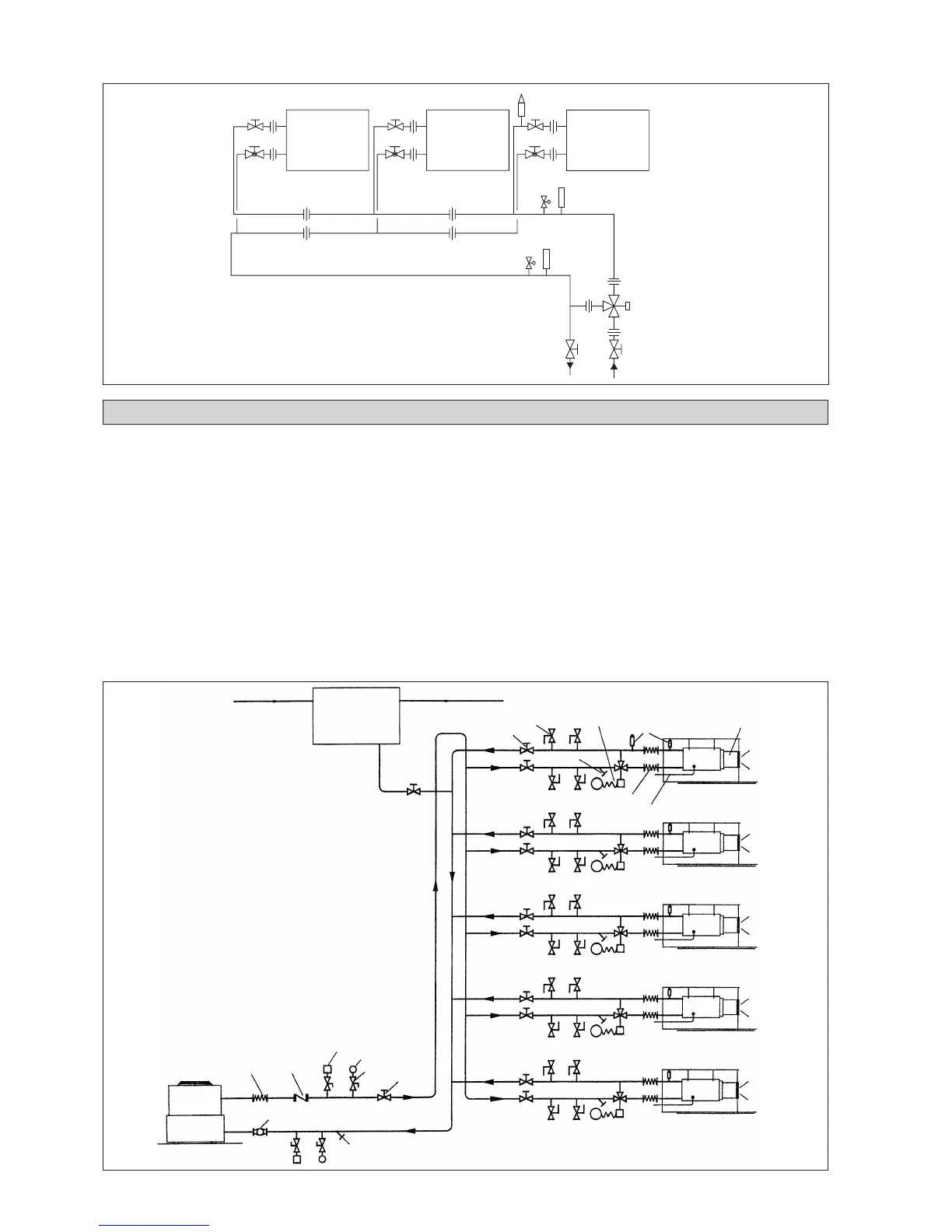

I seguenti schemi illustrano gli esempi di convoglio della
disposizione:
T
T
FCU 1 FCU 2 FCU 3
VALVOLA
DEL GLOBO
CUNICOLO DI VENTILAZIONE
3-WAY CHE
DEVIANO
VALVOLA
** Tutte e tre le unità della bobina del ventilatore per servire una
zona con un termostato comune. Quando la temperatura ha
raggiunto il punto di regolazione, il termostato trasmetterà il
segnale alla valvola 3-way deviare l'acqua via.
RIFORNIMENTO PRINCIPALE
TUBO DI FLUSSO DELL'ECCEDENZA ALLA
PRESA PAVIMENTO/DELLO SCOLO PIÙ VICINA
SOFFITTO
LASTRA DI RC
CUNICOLO DI VENTILAZIONE
VALVOLA A SFERA
SETACCIO
TUBO FLESSIBILE
VALVOLA A SARACINESCA
HA MOTORIZZATO UNA VALVOLA
DI 3 MODI CON IL TERMOSTATO
CANALIZZANDO
FCU 1
SERBATOIO DI
ACQUA DI TRUCCO
CEILING
LASTRA DI RC
FCU 2
SOFFITTO
LASTRA DI RC
FCU 3
SOFFITTO
RIFORNIMENTO IDRICO RAFFREDDATO
HA RAFFREDDATO IL RITORNO DELL'ACQU
LASTRA DI RC
FCU 4
SOFFITTO
LASTRA DI RC
FCU 5
VUOTARE/PAVIMENTO TRAB DEL TUBO DI SCARICO IL PIÙ VICINO
T
M
T
M
T
M
T
M
T
M
REFRIGERATORE
RAFFREDDATO
MINI ARIA
GIUNTO FLESSIBILE
VALVOLA DI RITEGNO
MANOMETRO
TERMOMETRO
VALVOLA A SFERA
VALVOLA A SARACINESCA
VALVOLA DEL GLOBO
SETACCIO
T
P
T
P
Schema Schematico Per L’Installazione Del Refrigeratore Raffreddata Mini Aria
