Acson SB75BW Installation Manual

4-5
Italiano
Unità Della Bobina Del Ventilatore SB75BW / 100BW
Voltaggi ammessi** 220V-240V / 1Ph / 50Hz
Numero di fili
Cavetto di alimentazione* 3
Cavetto di interconnessione 2
H1
SW1
SW2
SW
SW3
Relè 3Relè 2Relè 1
R
S
T
N
H2 L2 NM2L1
M1 H1 H2 L2 NM2L1M1 H1 H2 L2 NM2L1M1
R S T N
TH
3WV
TH
3WV
TH
3WV

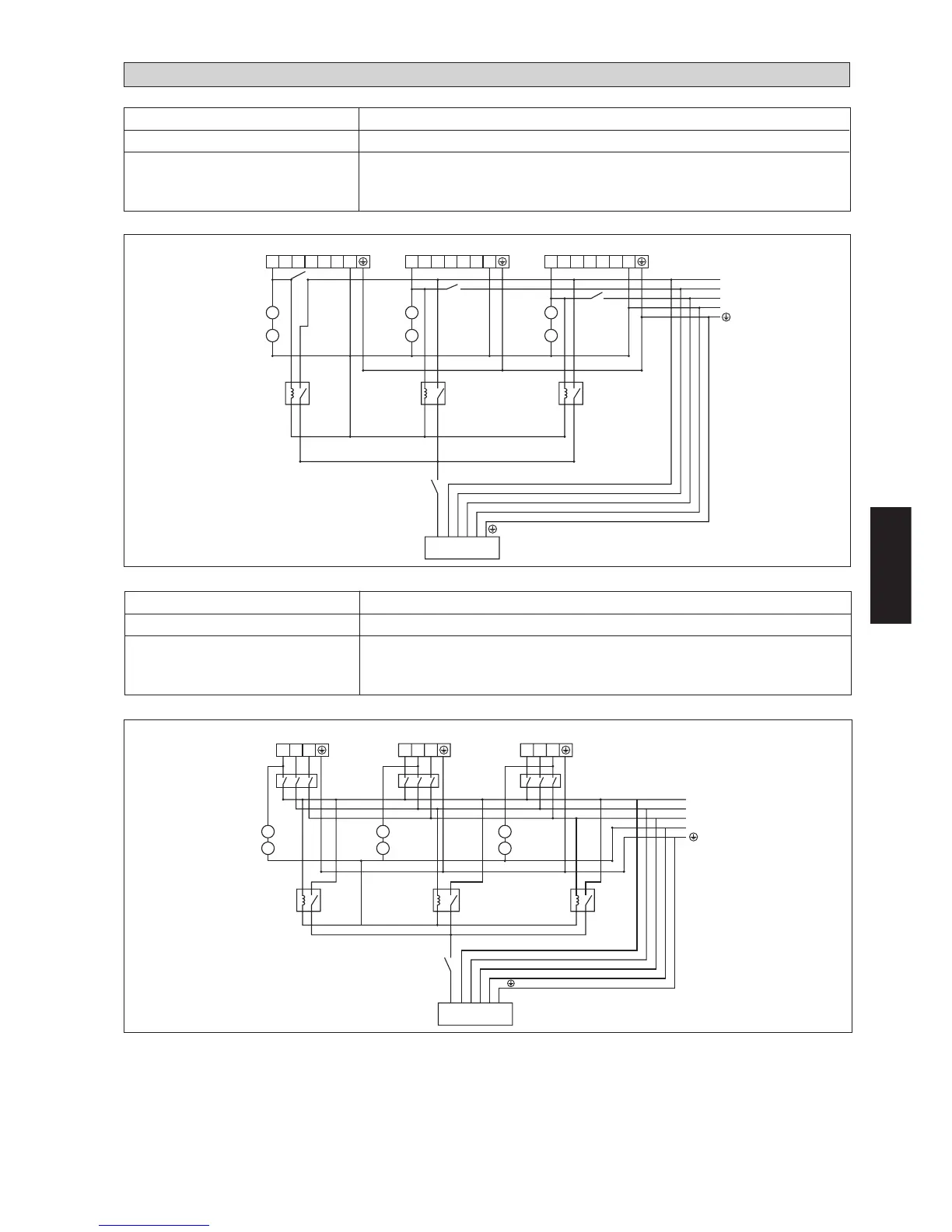

ALLACCIAMENTI ELETTRICI
SB75BW/100BW
IMPORTANTE : * I valori sopra indicati hanno solo un carattere indicativo. Devono quindi essere verificati e scelti in modo
da rispondere alle leggi vigenti e ai regolamenti locali. Inoltre, dipendono pure dal tipo di impianto e dai
conduttori utilizzati.
** L’appropriato intervallo di tensione deve essere confrontato con i dati della targa dell’apparecchio.
SB125BW/150BW
U1
SW
R
S
T
N
W1
V1
R
S
T
N
TH
3WV
U1 W1V1
TH
3WV
U1 W1V1
TH
3WV
Unità Della Bobina Del Ventilatore SB125BW / 150BW
Voltaggi ammessi** 380V-415V / 3Ph / 50Hz
Numero di fili
Cavetto di alimentazione* 5
Cavetto di interconnessione 2
REFRIGERATORE
REFRIGERATORE
Nell’impianto elettrico esistente,
devono esistere i normali dispositivi
di sicurezza a doppia polarità
(interruttore automatico o separati da
almeno 3mm. fusibili) con contatti.
!
Nell’impianto elettrico esistente,
devono esistere i normali dispositivi
di sicurezza a doppia polarità
(interruttore automatico o separati da
almeno 3mm. fusibili) con contatti.
!
