5-4
Instalación múltiple de la unidad de la bobina del ventilador
a. Válvulas de puerta (cierre) están instaladas en incorporar y dejar
transmitir al refrigerador y avientan la unidad de la bobina. Éste
debe permitir el mantener y reemplazo del equipo sin el drenaje
del sistema. Una válvula del globo se puede utilizar para servir
como una de la válvula de cierre y además del equilibrio la tarifa.
b. Las válvulas y las guarniciones usando empalmes roscados o
soldados requerirán uniones permitir el retiro fácil para mantener
o el reemplazo. Las uniones están situadas generalmente entre
cada válvula de puerta y el equipo. Las uniones son también lugar
antes y después la válvula de control, y en la ramificación de la
válvula 3-way. Si se utilizan los empalmes de borde, la necesidad
de uniones se elimina.
GUÍAS DE CONSULTA PARA LA INSTALACIÓN DE LA VÁLVULA Y DE LA GUARNICIÓN
c. Localice la válvula de control entre la válvula de puerta y
el equipo para permitir el retiro de la válvula de control sin
el drenaje del sistema.
d. Los tamices, los termómetros y las galgas de presión están
situados entre la válvula de puerta y el equipo.

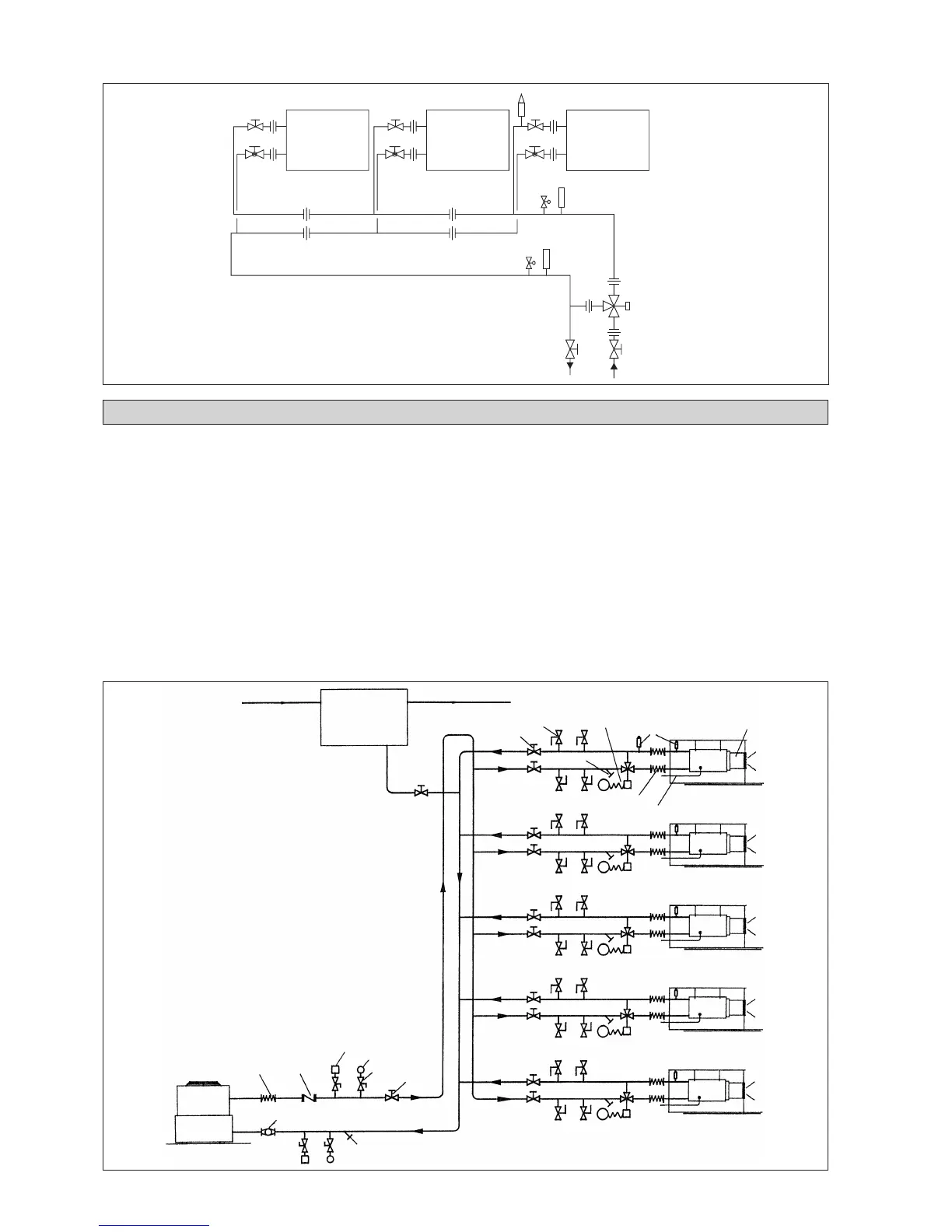

Los diagramas siguientes ilustran ejemplos de transmitir la
disposición:
T
T
FCU 1 FCU 2 FCU 3
VÁLVULA
DEL GLOBO
SALIDA
DE AIRE
3-WAY QUE
DESVÍAN LA
VÁLVULA
** Las tres unidades de la bobina del ventilador para servir
una área con un termóstato común. Cuando la temperatura
ha alcanzado el punto de ajuste, el termóstato enviará la
señal a la válvula 3-way de desviar el agua lejos.
FUENTE PRINCIPAL
TUBO DEL FLUJO DEL EXCEDENTE AL DESVÍO
MÁS CERCANO DEL DREN/DEL SUELO
TECHO
LOSA DE RC
SALIDA DE AIRE
VÁVULA DE BOLA
TAMIZ
MANGUERA FLEXIBLE
VÁLVULA DE PUERTA
MOTORIZÓ LA VÁLVULA DE 3 MANERAS
CON EL TERMÓSTATO
CANALIZANDO
FCU 1
TANQUE DE AGUA
DEL MAQUILLAJE
TECHO
LOSA DE RC
FCU 2
TECHO
LOSA DE RC
FCU 3
TECHO
ABASTECIMIENTO DE AGUA ENFRIADO
ENFRIÓ VUELTA DEL AGUA
LOSA DE RC
FCU 4
TECHO
LOSA DE RC
FCU 5
DRENAR/SUELO TRAB DEL TUBO DE
DESAGÜE LO MÁS CERCA POSIBLE
T
M
T
M
T
M
T
M
T
M
REFRIGERADOR
REFRESCADO
MINI AIRE
EMPALME FLEXIBLE
VÁLVULA DE CHEQUE
GALGA DE PRESIÓN
TERMÓMETRO
VÁVULA DE BOLA
VÁLVULA DE PUERTA
VÁLVULA DEL GLOBO
TAMIZ
T
P
T
P
Diagrama Esquemático Para La Instalación Refrescada Mini Aire Del Refrigerador
