ADB A 59 Z User Manual

Page 16
Issue 002
PC A56C & Fresnel A57F
Fokussierung
Der Scheinwerfer enthält an der Unterseite einen
Knopf, der eine einfache Fokussierung ermöglicht.
Dieser Knopf ermöglicht die Einstellung des
Lichtkreisdurchmessers.
Reinigung und Austausch des Reflektors
Der Reflektor sollte bei jedem Lampenwechsel
gereinigt werden.
Trennen Sie den Scheinwerfer vom Netz und lassen
ihn abkühlen.
Öffnen Sie das Lampengehäuse und schieben
Sie den Lampenschlitten in die äußerste Position
in Richtung Anschlußstecker. Entfernen Sie die
Lampe. Reinigen Sie den Reflektor mit einem
sauberen weichen Tuch. Setzen Sie die Lampe
ein und schließen das Gehäuse.
Der Reflektor ist mit drei Schrauben befestigt.
Zum Wechseln des Reflektors lösen Sie diese,
montieren den neuen Reflektor und befestigen
diesen sorgfältig.
Reinigung und Austausch der Linsen
Zur Erhaltung der bestmöglichen Leistungsfähigkeit
muß die Linse regelmäßig gereinigt werden.
Trennen Sie den Scheinwerfer vom Netz und lassen
ihn abkühlen.
Öffnen Sie die untere Lampentür. Reinigen Sie die
Linse mit einem sauberen weichen und mit Alkohol
getränkten Tuch.
Zum Auswechseln der Linse entfernen Sie das
gesamte Zubehör aus der Filterrahmenkassette
(Schutzgitter, Torblende, Filterrahmen).
Die Kassette ist mit vier Schrauben befestigt. Lösen
Sie diese um die Kassette vom Gehäuse zu trennen
und entfernen danach die Linse.
Anschließend setzen Sie die neue Linse wieder
ein und montieren das Gerät in umgekehrter
Reihenfolge.
A 56 C
A 57 F
A 59 Z

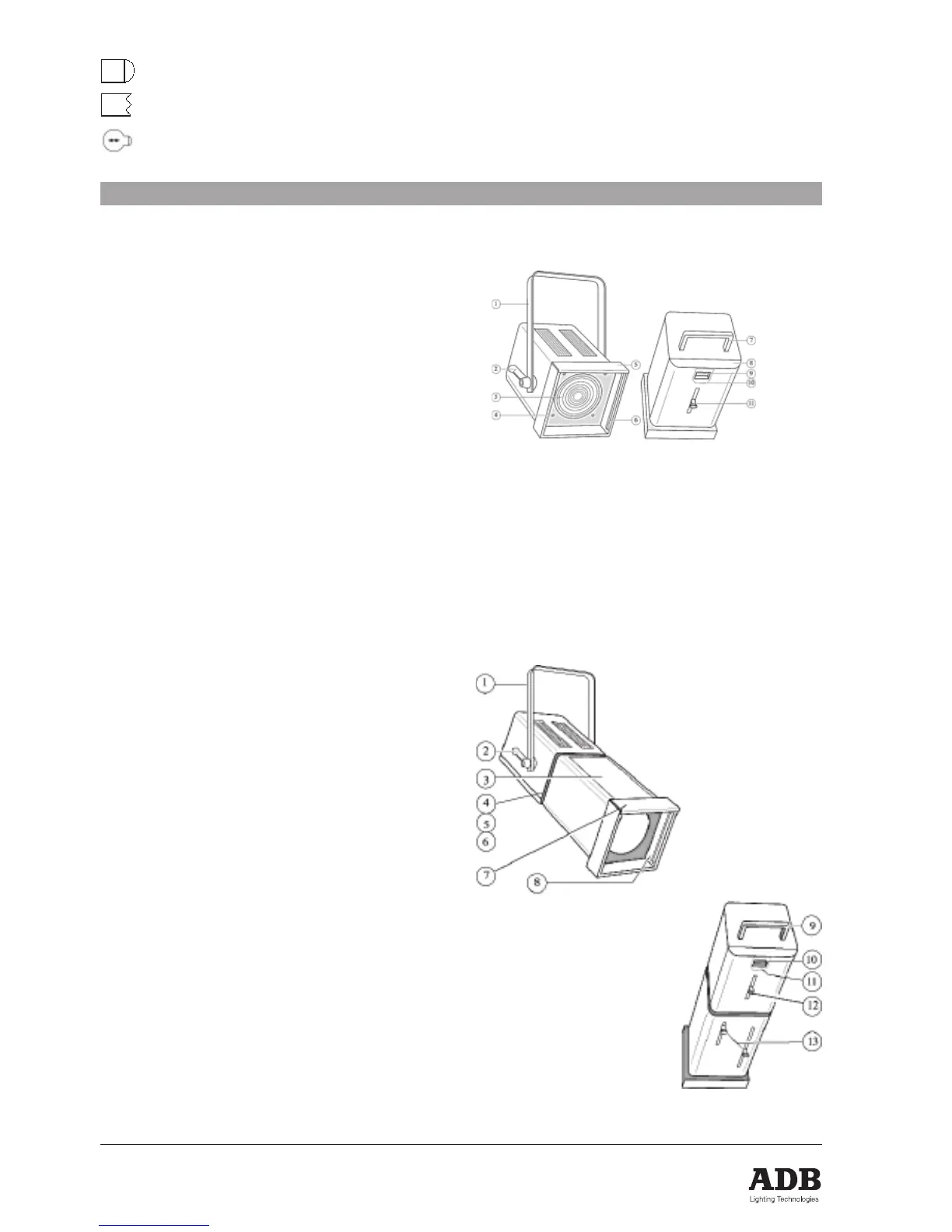

Beschreibung
A59Z
A56C & A57F
1. Bügel
2. Feststellgriff
3. Linse
4. Filterrahmeneinschub
5. Filterrahmeneinschub Zugangstür
6. Facheinschub für Zubehör
7. Handgriff
8. Zugangstür zum Lampengehäuse
9. Netzanschlußstecker
10. Türverriegelung
11. Fokussierknopf
1. Bügel
2. Feststellhandgriff
3. Zugangstür zur Zoomeinrichtung
4. Einschub für Blendenschieber
5. Einschub für Irisblende
6. Einschub für Gobohalter
7. Filterrahmenkassette
(Zugangstür)
8. Filterrahmenkassette
9. Handgriff
10. Anschlußstecker und
Sicherungsbügel
11. Türverriegelung
12. Knopf für Feineinstellung der
Randschärfe des Lichtstrahl
13. Knopf für Zoomeinstellung
