18 C-24c

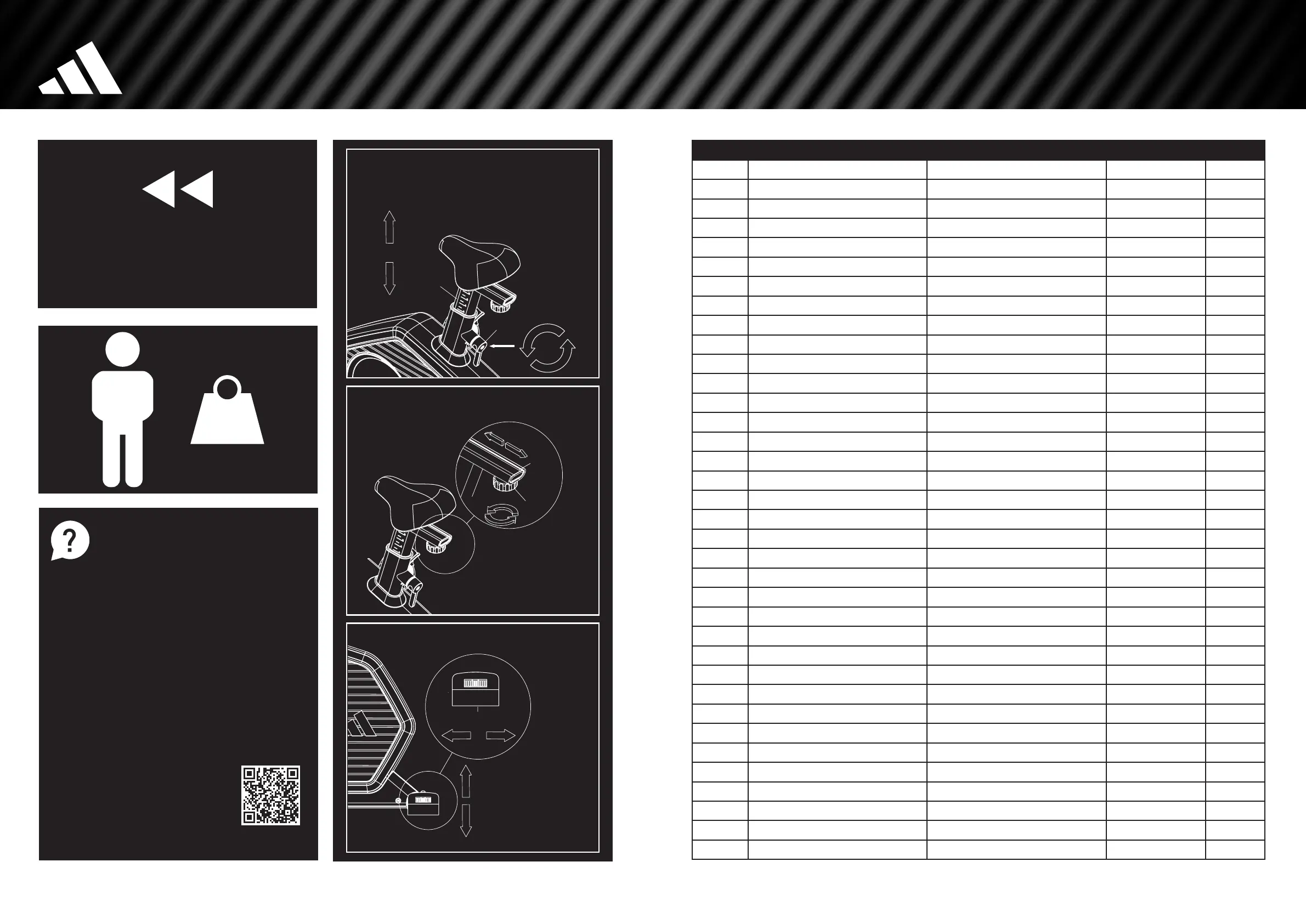

PRODUCT DISASSEMBLY INSTRUCTIONS: PLEASE
DISASSEMBLE ACCORDINGTOTHE REVERSE
STEPS OF PRODUCTASSEMBLY.
产品拆卸说明：请按照产品组装相反步骤进行拆卸。
120KG/
264.5LB
36.5KG
80.47LB
WWW.ADIDASHARDWARE.COM/PRODUCT-SUPPORT
EN PRODUCT REGISTRATION AND SUPPORT
FR ENREGISTREMENT DU PRODUIT ETSOUTIEN
ES REGISTRO DE PRODUCTOSYSOPORTE
DE BENUTZERINFORMATION
PT REGISTO E APOIOAO PRODUTO
ZH 产品注册和支持
JA 製 品 登 録とサポート
KO 제품 등록 및 지원
   AR
QTY./CANT
A01 Main frame Estructura principal 1
A02A Front stabilizer Estabilizador anterior 1
A02B Rear stabilizer Estabilizador posterior 1
A03 Seat post columna de asiento 1
A04 Upright Tube Tubo vertical 1
A05 Handlebar Manillar 1
A06 Pressure roller post Poste del rodillo de presión 1
A07 Console frame Estructura de la consola 1
A08 Tablet holder rotating seat Base giratoria para tabletas 1
A09 Seat slider tube Barra ajustable del manillar 1
A10 Belt pulley Polea de correa 1
B01 Flywheel Eje de la rueda de inercia 1
B02 Left crank Biela izquierda 1
B03 Right crank Biela derecha 1
B04 Knob handle Pomo 1
B05 Seat slider plate Placa deslizante del asiento 1
B06 Knob nut Tuerca del pomo 2
B07 Knob plate Placa del pomo 2
B08 Bearing Rodamiento 2
B09 Bearing Rodamiento 2
B10 Spanner Llave S15 1
B11 Allen wrench Llave Allen #5 1
B12 Tablet Telescopic rod Barra telescópica para tabletas 2
B13 Compression spring A Resorte de compresión A 2
B14 Tighten bolt Tornillo de ajuste 1
C01 Left chain cover Cubierta de cadena izquierda 1
C02 Right chain cover Cubierta de cadena derecha 1
C03 Decoration ring Anillo de decoración 2
C04 Upright decoration cover Funda decorativa vertical 1
C05 Console top cover Cubierta superior de la consola 1
C06 Console bottom cover Cubierta inferior de la consola 1
C07 Console back cover Cubierta trasera de la consola 1
C08 Console top cover A Cubierta superior de la consola A 1
C09 Console top cover B Cubierta superior de la consola B 1
C10 Console bottom cover Cubierta inferior de la consola 1
C11 Tablet holder clip Clip para tableta 1
C22
B04
A03
A09
C33
调节座垫管总成（A03）高度，请使用调节旋
钮（ B 0 4 ），向 逆 时 针 方 向 旋 转 松 开 ，调 整 好 后
向顺时针方向旋转锁紧，操作时需面向调节
旋钮（B04），以便区别方向，调节时应不低于
最小插入深度处的“STOP”标识.
25 – 251 MM
- +
WWW.ADIDASHARDWARE.COM 19
