8


Pour raccorder le meuble MO4NL sur le réseau électrique triphasé , il est nécessaire d’ac-
céder aux 2 borniers de raccordement présents sur les 2 contre plaques de raccordement
situées à l’arrière du meuble.
Le réseau secteur à uliser est le réseau triphasé 360—440VAC, 50Hz ou 60Hz.
Chacun des 2 borniers secteur est à raccorder en ulisant un cordon secteur ayant les ca-
ractérisques et les secons minimales suivantes. On considère que les longueurs des cor-
dons secteur peuvent mesurer plusieurs mètres:
Pour MO4NL 16000 = 2 cordons H07RNF5G-2,5 de secon 2,5mm2 chacun
Pour MO4NL 32000 = 2 cordons H07RNF5G-4 de secon 4mm2 chacun

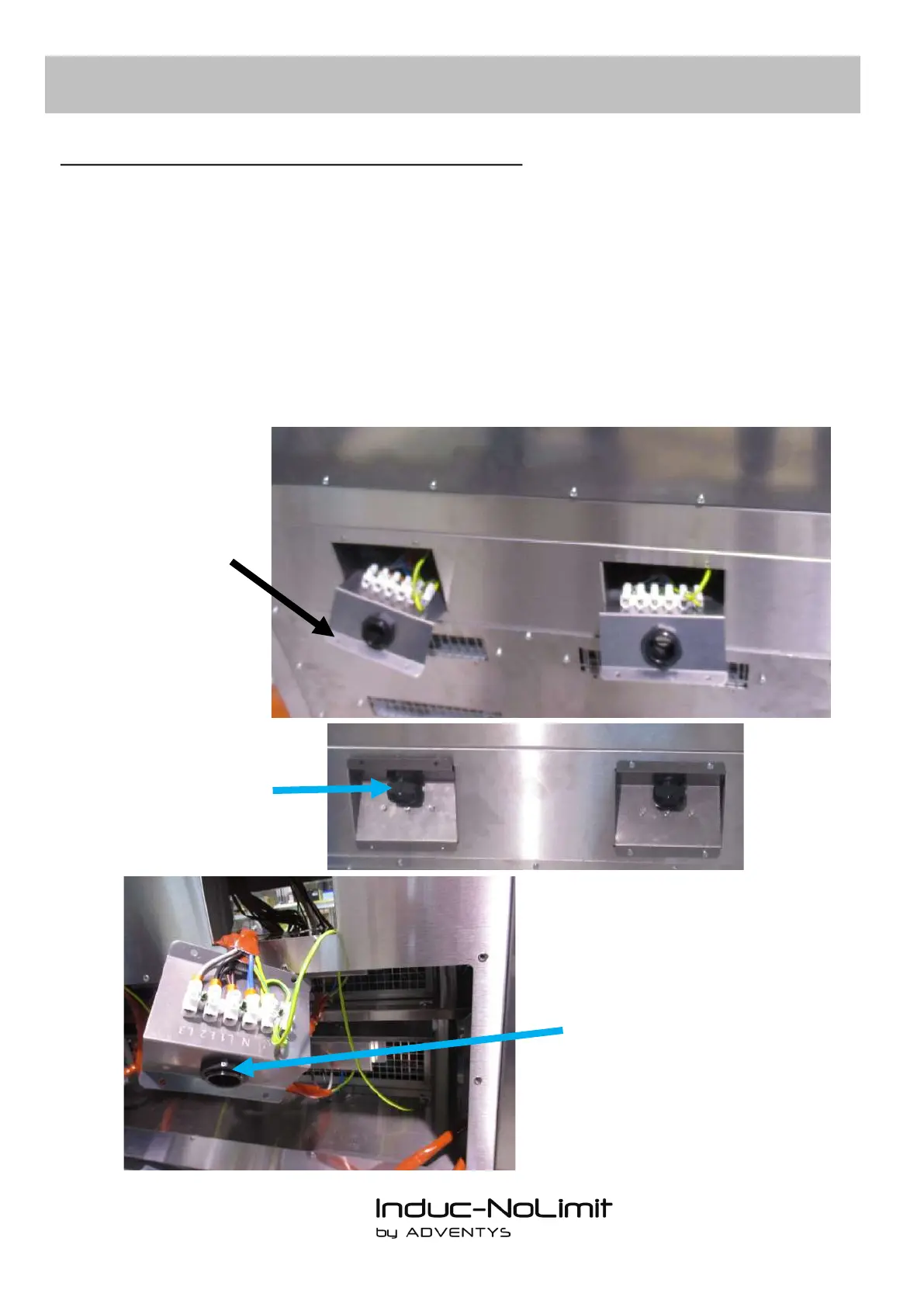

Il est nécessaire de
dévisser 4 vis de
xaon pour accé-
der au bornier de
raccordement pré-
sent sur chacune
des 2 contre
plaques.
Il est nécessaire de passer le
cordon secteur à l’intérieur du
serre câble. Les 5 conducteurs
dénudés à l’extrémité du cor-
don doivent être munis d’em-
bouts de câblage.
Il faut ensuite serrer le serre
câble pour immobiliser le cor-
don en vissant la pare mo-
bile du serre câble côté exté-
rieur du meuble.
Vue contre plaques
en posion côté ex-
térieur
