AEB MP48 User Manual

1234
0
1/2
4/4
BIANCO
VERDE
BIANCO
VERDE
MASSA
MASSA
BIANCO
VERDE
BIANCO
MASSA

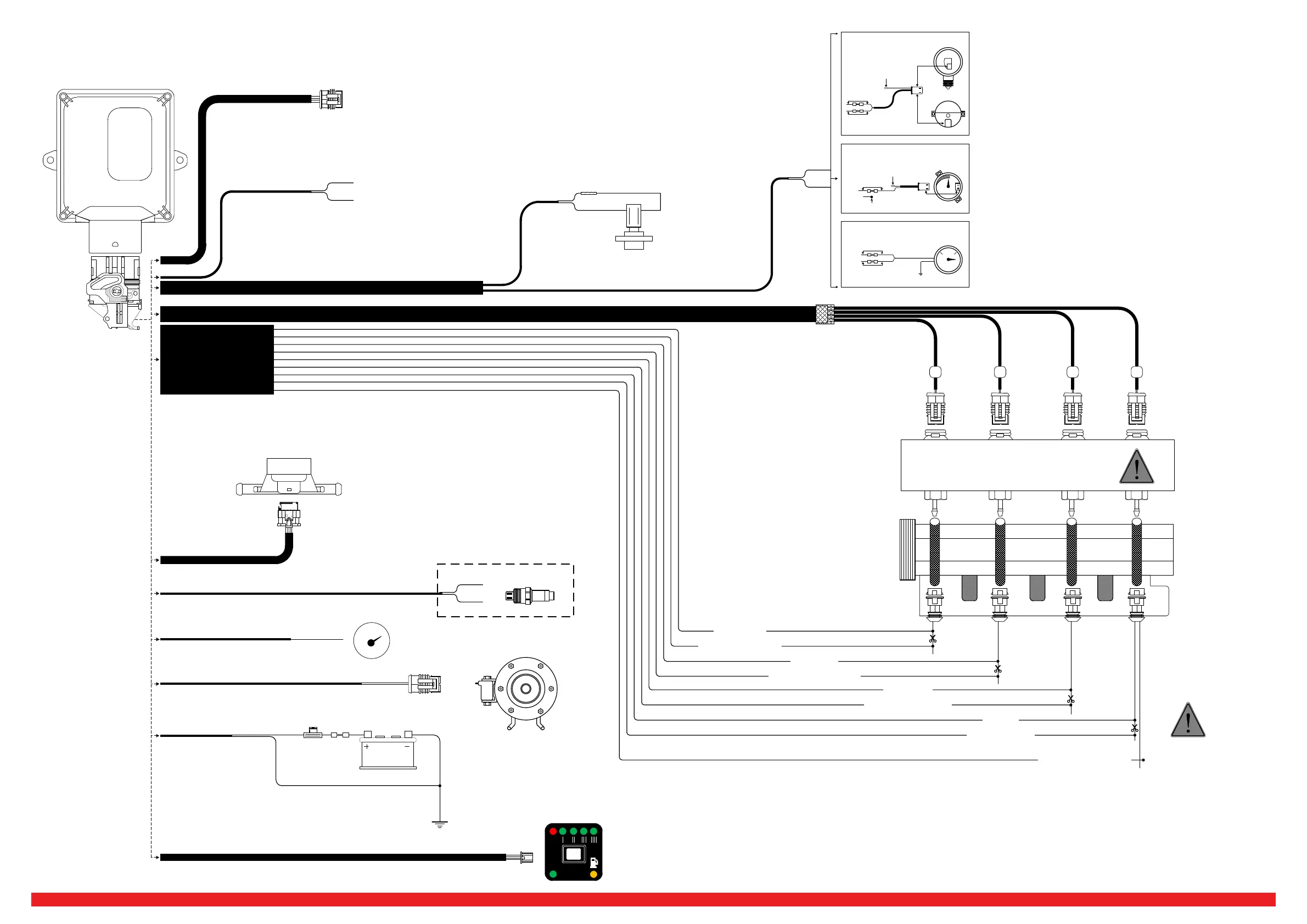

SENSORI STANDARD A.E.B.
SENSORI STANDARD A.E.B.
TIPO 1050
SENSORI STANDARD 0÷90
OHM
VERDE NON COLLEGARE
ABCD
1 2 1 2 1 2 1 2
-
-
-
-
VERDE/NERO
VERDE
GIALLO/NERO
GIALLO
GRIGIO
VIOLA
ELETTROVALVOLA
RIDUTTORE
SENSORE DI PRESSIONE,
TEMPERATURA GAS E MAP
A.E.B.
BLU
BLU/NERO
ROSSO/NERO
ROSSO
BLU
NERO
ROSSO/NERO
NERO
MASSA
12 12 12 12
NERO
ARANCIO
ATTENZIONE
IL CONNETTORE DELL’INIETTORE GAS
MARCATO
A DEVE CORRISPONDERE AL
FILO BLU DEL CAVO STACCA INIETTORI
PRESA DIAGNOSTICA
AL SENSORE
TEMPERATURA ACQUA
12
SONDA LAMBDA
MARRONE
RPM
OPZIONALE
+
ROSSO/BIANCO
+12VOLT SOTTO CHIAVE
G
R
COMMUTATORE
BIANCO/BLU
ELETTROVALVOLA
SERBATOIO
NERO
+
-
MAX 15A
