616000184 Rev. 111114-1
4-14
616000184 Rev. 111114-1
3-14
RIDUTTORE
PRESSURE
REGULATOR
USCITA
GAS
PRESSIONE
COLLETTORI (MAP)
PRESSURE
MANIFOLD (MAP)
OUT
GAS
SENSORE DI
PRESSIONE MAP E
TEMPERATURA GAS
GAS PRESSURE,
TEMPERATURE AND
MAP SENSOR
COLLETTORI DI
ASPIRAZIONE
INTAKE MANIFOLD

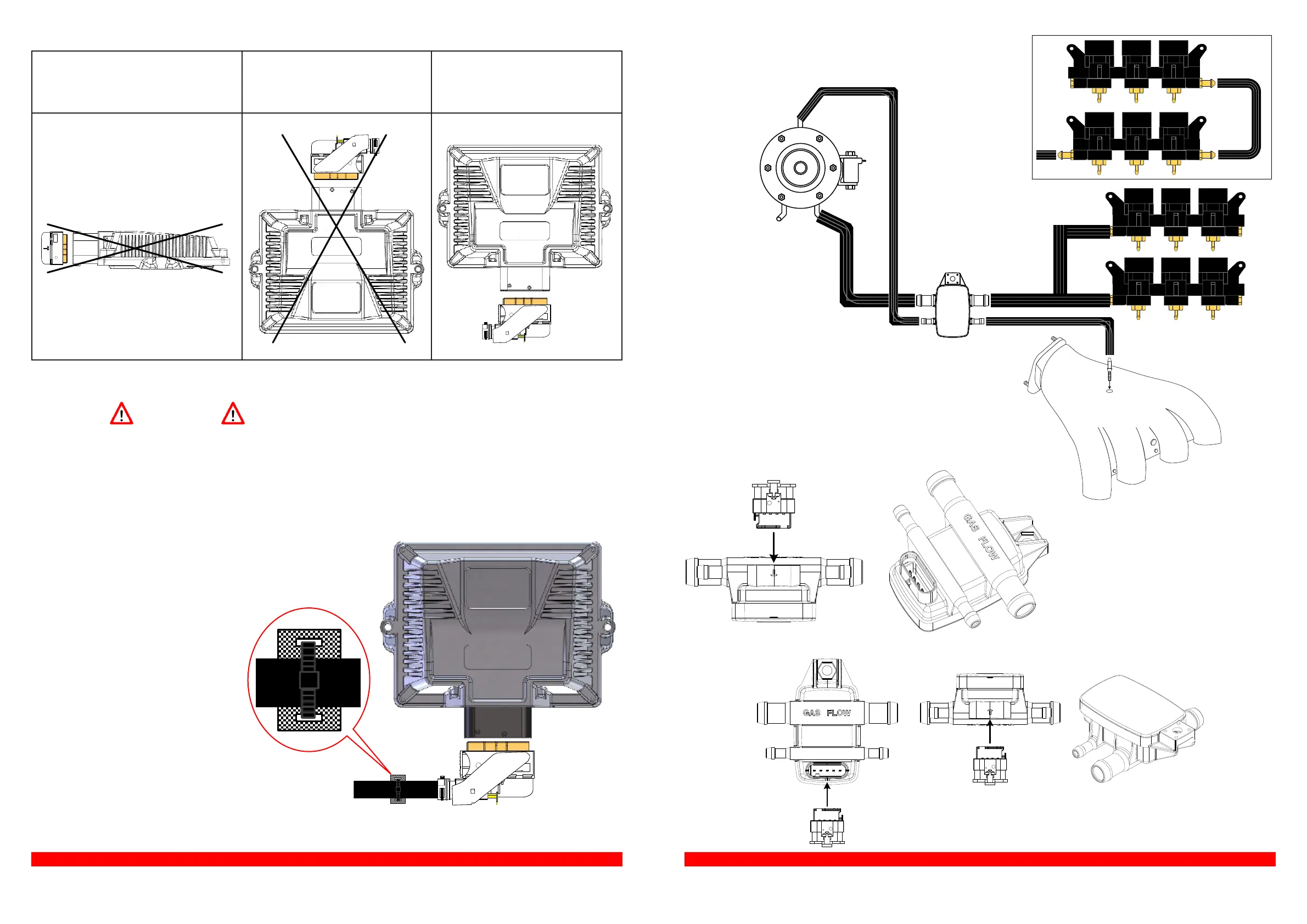

COME FISSARE LA CENTRALINA / HOW TO INSTALL THE CONTROL UNIT
SCHEMA DI MONTAGGIO PT GAS MAP/ ASSEMBLY PT GAS MAP DIAGRAM
OK
NO
ATTENZIONE
WARNING
Fissare il cablaggio della
centralina in modo appropriato
(per esempio tramite fascetta) ad un
supporto nel vano motore per ridurre
al minimo le vibrazioni trasmesse alla
centralina
Fix the wiring
control unit appropriately
(for example with clamp) to a support
in the engine compartment to reduce
vibration trasmitted to the ECU
tyco
INSTALLAZIONE
ERRATA
INCORRECT
INSTALLATION
INSTALLAZIONE
ERRATA
INCORRECT
INSTALLATION
INSTALLAZIONE
CORRETTA
CORRECT
INSTALLATION
tyco
tyco
