INSTALLATIE
41

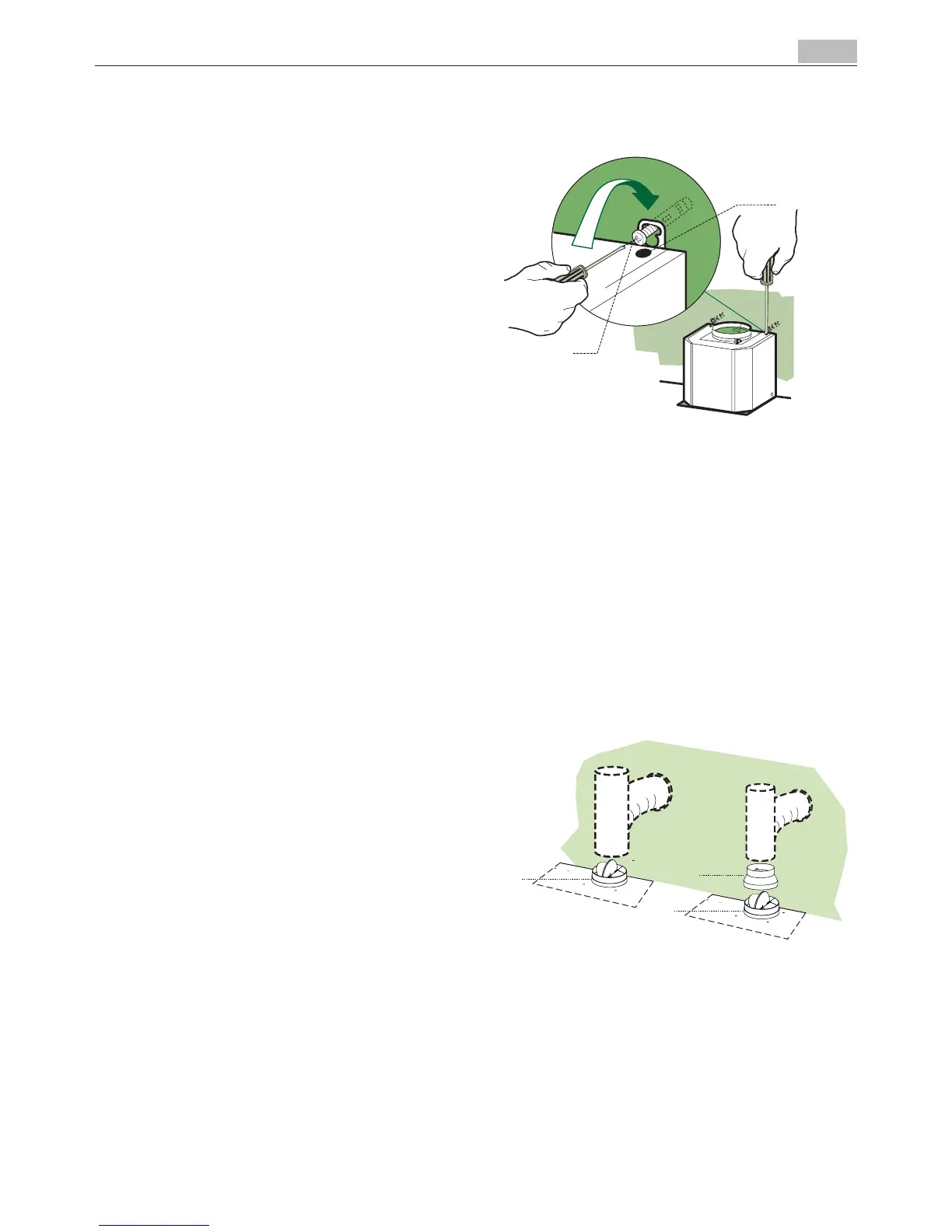

MONTAGE VAN DE AFZUIGKAP
• Alvorens de wasemkap vast te haken, de 2
schroevenVr,diezichopdebevestigingspunten
van de wasemkap bevinden, aanhalen.
•Haak de wasemkap vast aan de schroeven
12a.
•De dragende schroeven 12a definitief aanha-
len.
•Draai aan de schroeven Vr om de wasemkap
recht te hangen.
AANSLUITINGEN
LUCHTUITLAAT AFZUIGVERSIE
Bijinstallatieinafzuigversie,moetudewasemkap
met de uitlaatleiding verbinden door middel van
eenstarreof buigzameleiding vanø150 of120
mm,naarkeuzevandeinstallateur.
Leiding van ø150
• DeToommetKlep10 worden aangebracht.
• Zet de leiding vast met geschikt leidingklem-
men. Het benodigde materiaal wordt niet bij
de wasemkap geleverd.
Leiding van ø120
• Voorverbindingmeteenleidingvanø120mm,
moet de reductieflens 9 op de Toom met Klep
10 worden aangebracht.
• Zet de leiding vast met geschikt leidingklem-
men. Het benodigde materiaal wordt niet bij
de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve
koolstof.







