AEG Lavage - 11. Contrôle du moteur EPW; 11.1 Signaux du module électronique principal au moteur électronique

- 31 -TSE-N A. S.
599 50 07-52/2
t in s
T=1/16000
T
Motor electronic
Main electronic
Voltage input
Code for direction of drum
movement and tapping field
PTC temperature check
13V for Relay
11. Contrôle du moteur EPW
Le moteur est contrôlé par un DC pulsé.
Fréquence 16 kHz
La révolution est contrôlée par la durée dalimentation et dinterruption du DC.
Si la vitesse du tambour est à son niveau le plus élevé, la durée dinterruption est la plus courte.
La durée dinterruption la plus courte est de 2 %.

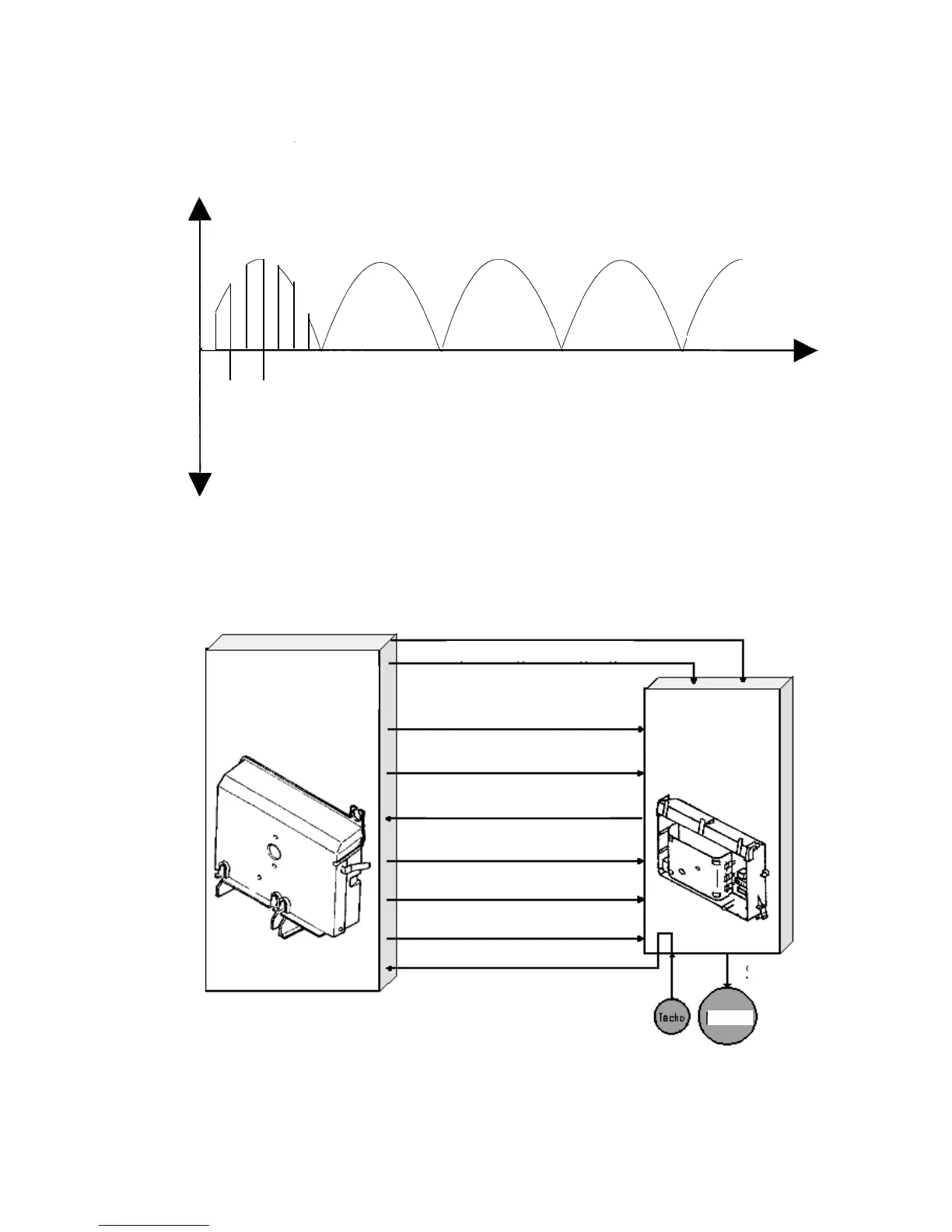

11.1 Signaux du module électronique principal au moteur électronique
Module électronique
principal
Voltage
Code de direction du mouvement du
tambour et du champ de soutirage
Contrôle de température PTC
13 V pour le relais
Terre
Pulsion PWM
Impulsion tachymétrique
Signal Moteur
Moteur
tachymétrique
