22
ITALIANO
LF 650
La grandezza del biscotto di giunzione dipende dallo spessore del materiale. Per un
collegamento solido utilizzare un biscotto il più grosso possibile. Per materiali con
spessore superiore a 25 mm utilizzare 2 biscotti di giunzione.
Spessore materiali Grandezza del biscotto Misurazione
8–12 mm 0 47x15x4 mm
12–15 mm 10 53x19x4 mm
> 15 mm 20 56x23x4 mm

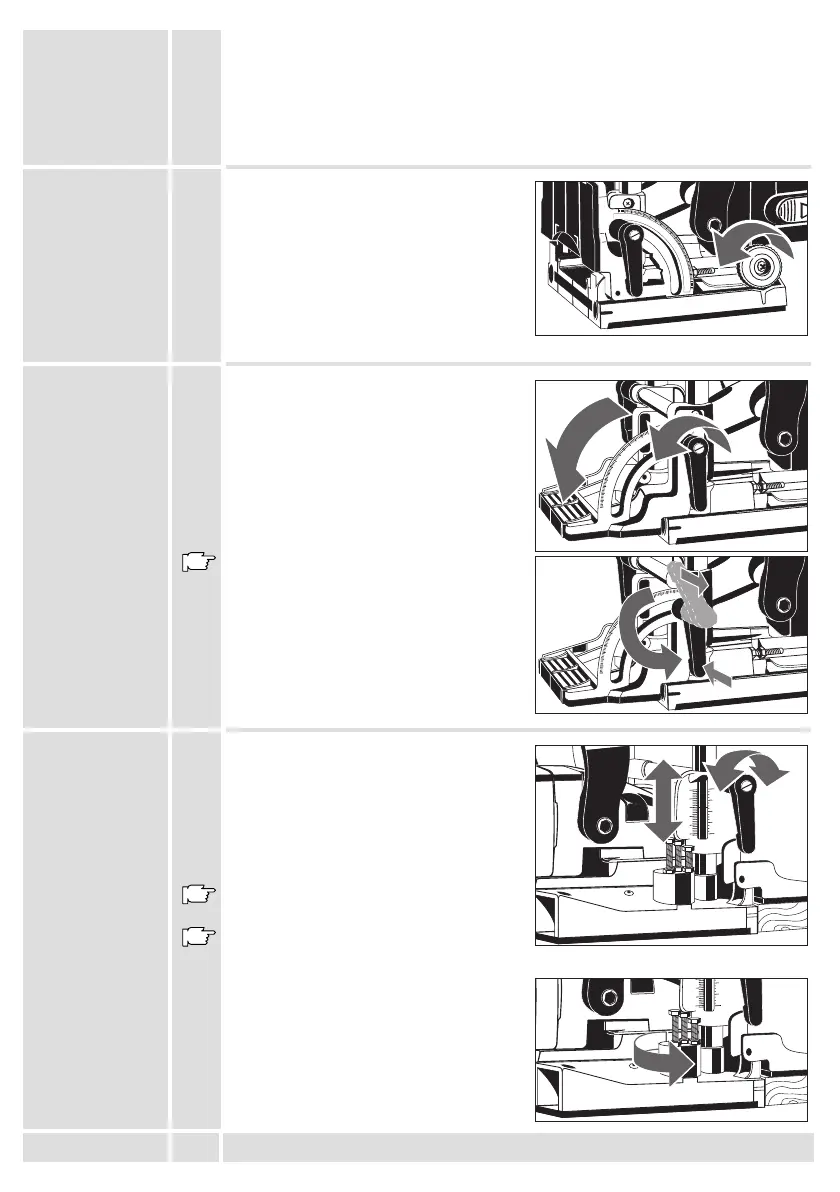

Regolare la profondità di fresatura sulla
ruota di regolazione insieme alla scelta del
biscotto di giunzione.
Grandezza Biscotto Profondità
Nr. 0 0 8,0 mm
Nr.10 10 10,0 mm
Nr.20 20 12,3 mm
Semplice S 13,0 mm
Doppia D 14,7 mm
Massima Max 19,0 mm
Svitare la leva di bloccaggio sinistra,
regolare la guida girevole sulla scala (per
es. il collegamento a squadra) e fissare
nuovamente la leva di bloccaggio. Gli
angoli di 22,5°, 47°, 67,5° sono aggiustabili
attraverso l’arresto a sfere.
Nel caso che la leva di bloccaggio desse
fastidio in qualche lavorazione si può
spostarla inuna posizione diversa senza
influire sul bloccaggio.
Per poter tagliare delle scanalature per
biscotti di giunzione centrali, la fresa del
biscotto di giunzione deve essere regolata
a seconda dello spessore della piastra.
Svitare la leva di bloccaggio destra,
regolare la guida girevole sulla scala a
seconda dello spessore della piastra e
riavvitare la leva di bloccaggio.
I valori sulla scala sono utilizzabili solo
quando la piastra anteriore è fissata.
Nel caso che la leva di bloccaggio desse
fastidio in qualche lavorazione si può
spostarla inuna posizione diversa senza
influire sul bloccaggio.
Con il preselettore si possono regolare tre
spessori diversi. Essi sono preregolati dal
fabbricante a 16, 19 e 25 mm.
Scelta della
grandezza del
biscotto.
Regolare la
profondità di
fresatura
Angolo di
fresatura
Regolare la
macchina a
seconda dello
spessore della
piastra
15
30
45
60
75
90
20
10
D
S
0
MAX
20
10
D
S
0
MAX
0
15
30
45
60
75
90
0
15
30
45
60
75
90
0
20
10
0
1
/
1
2
20
1
/
1
2
