LF 650
O tamanho das lamelas a serem usadas depende da espessura do material. Utilize
sempre lamelas do maior tamanho possível para assegurar a solidez da junta. Se o
material de trabalho tiver menos de 25mm de espessura, use duas lamelas no topo
de cada um.
Espessura do Material Tamanho Media da lamela
8–12 mm 0 47x15x4 mm
12–15 mm 10 53x19x4 mm
> 15 mm 20 56x23x4 mm

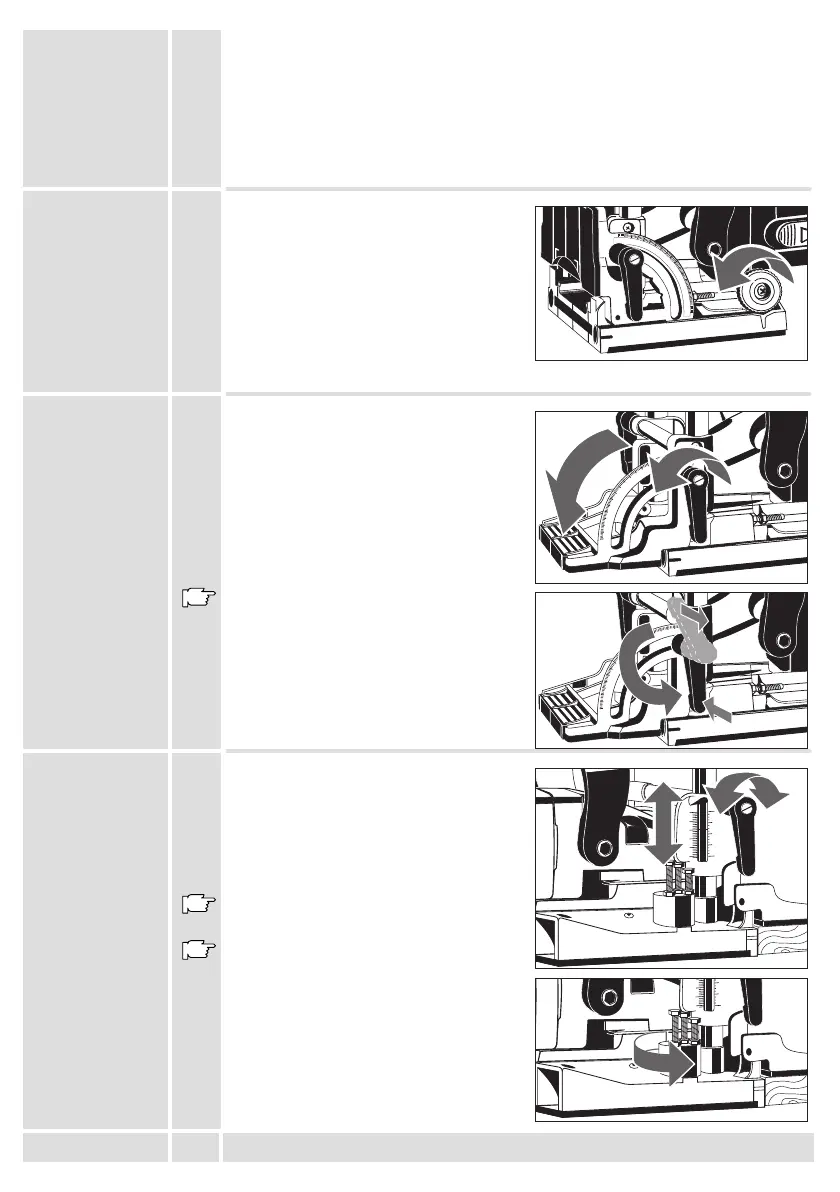

O ajuste da profundidade de corte é feito
através do manípulo correspondente de
acordo com o tamanho da lamela.
Tamanho LamelaProfundidade de corte
Nr. 0 0 8,0 mm
Nr.10 10 10,0 mm
Nr.20 20 12,3 mm
Simplex S 13,0 mm
Duplex D 14,7 mm
maximal Max 19,0 mm
Despenda o manípulo de aperto da
esquerda, ajuste a guia rotativa com ajuda
da escala para o ângulo pretendido (Por
exêmplo para juntas em ângulo), e volte a
apertar o manípulo. Os ângulos mais
frequentemente utilizados (22,5
o
, 45
o
,
67,5
o
) podem sre rápidamente ajustados
com dos ressaltos da guia.
Se o manipulo de aperto estorvar ao
trabalhar com a ferramenta, colque-o em
diferente posição puxando-o para fora
sem o desapertar.
Para centrar o corte à lamela, a máquina
deve ser pré-seleccionada à espessura da
tábua. Desprenda o manípulo de aperto
da direita, ajuste a guia rotativa com a
ajuda da escala para a espessura da
tábua pretendida e volte a apertar o
mánípulo.
Os valores da escala são apena aplicáveis
quando se utiliza a base ajustável.
Se o manipulo de aperto estorvar ao
trabalhar com a ferramenta, colque-o em
diferente posição puxando-o para fora
sem o desapertar.
Podem ser pré-seleccionadas três
espessuras de tábua na guia de
profundidade. De fábrica vem
pré-seleccionado para 16,19 e 25 mm.
Escolha do
tamanho das
lamelas.
Ajuste da
profundidade
de corte.
Ajuste de ângulo
de corte
Ajuste da
máquina à
espessura da
tábua.
15
30
45
60
75
90
20
10
D
S
0
MAX
20
10
D
S
0
MAX
0
15
30
45
60
75
90
0
15
30
45
60
75
90
0
20
10
0
1
/
1
2
20
1
/
1
2
