37
PORTUGUES
LF 650

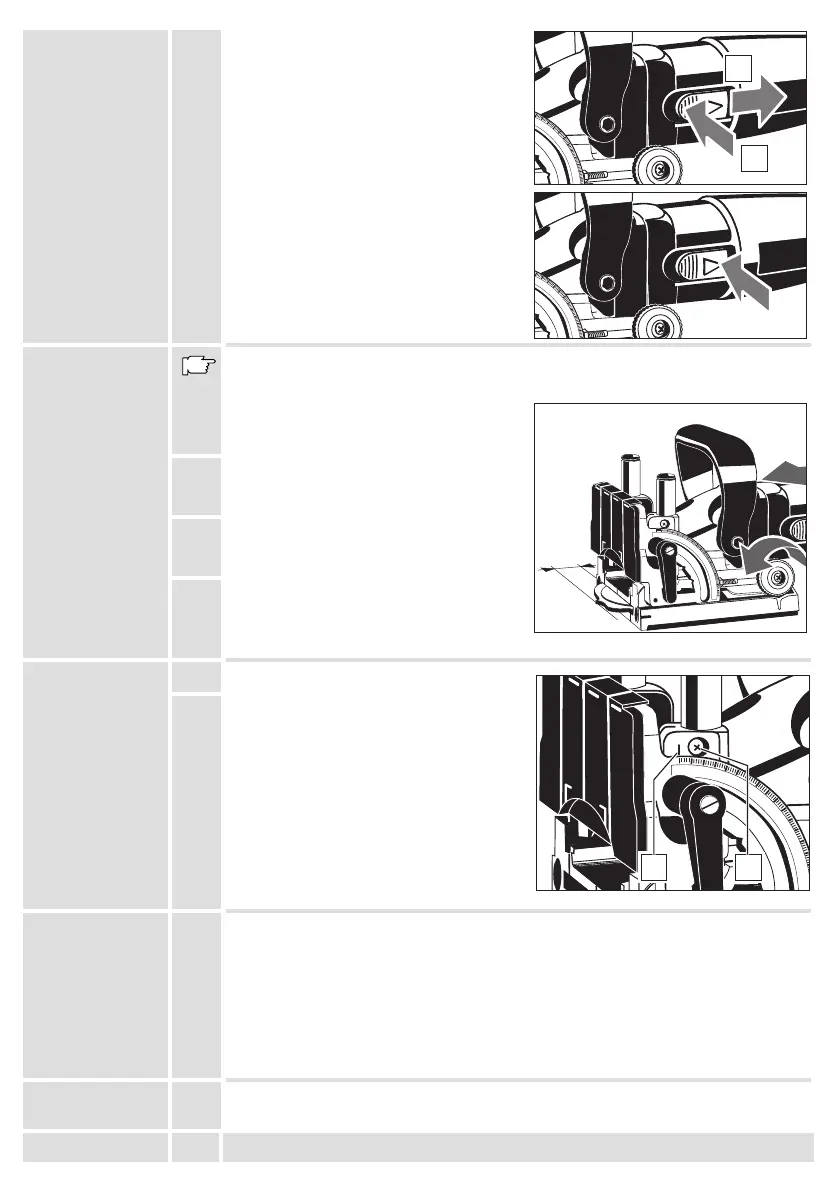

Ligar:
Puxe para trás o interruptor de
ligar/desligar. Para fixar, largue a parte da
frente do interruptor.
Desligar:
Para que deixe de estar fixo, solte a parte
de trás do interruptor. O interruptor irá
automaticamente retornar à posição ”0”.
Depois da mudança das lâminas a profundidade de corte deve ser verificada e
ajustada, se necessário.
1. Seleccione a profundidade de corte
ajustando o manípulo para a posição
máxima.
2. Empure o motor para a frente até onde
puder ir e rode a lâmina até que um dente
tenha atinjido a posição frontal.
3. Meça a distância entre a aresta da base e
o dente de corte; esta deve ser 19mm na
posição máxima.
4. De modo a corrigir a profundidade do
corte, desaperte a porca e rode o parafuso
de ajuste conforme o necessário. (1 volte=
0,7mm). Volte a apertar a porca.
1. Ajuste a guia rotativa para 0°.
2. Desaperte o parafuso (2) e mova a marca
(1) até que coincida com o ponto O da
guia rotativa. Volte a apertar o parafuso.
Manter desobstruidos os rasgos de ventilação na carcaça da máquina.
Utilizar unicamente acessórios e peças sobresselentes da AEG. Sempre que a
substituição de um componente não tenha sido descrita nas instruções, será de toda
a conveniência mandar executar esse trabalho a um Serviço de Assistência AEG
(veja o folheto Garantia/Endereços de Serviços de Assistência).
A pedido e mediante indicação da referência de dez números que consta da chapa
de características da máquina, pode requerer–se um desenho explosivo da
ferramenta eléctrica a: Atlas Copco Electric Tools GmbH, Postfach 320,
D–71361 Winnenden.
Veja nos nossos catálogos o grande número de acessórios com os respectivos
números de encomenda.
Ligar–Desligar
Ajuste da
profundidade de
corte.
Ajuste do
angulo.
Manutenção
Acessórios
3
0
45
60
75
1
0
D
S
0
MAX
1
0
D
S
0
MAX
2
1
3
0
45
60
75
1
D
S
0
MAX
1
D
S
0
MAX
15
30
45
60
75
90
20
10
D
S
0
MAX
20
10
D
S
0
MAX
19 mm
15
30
45
60
75
2
1
