AEG LF 650 - Page 43

43
NEDERLANDS
LF 650

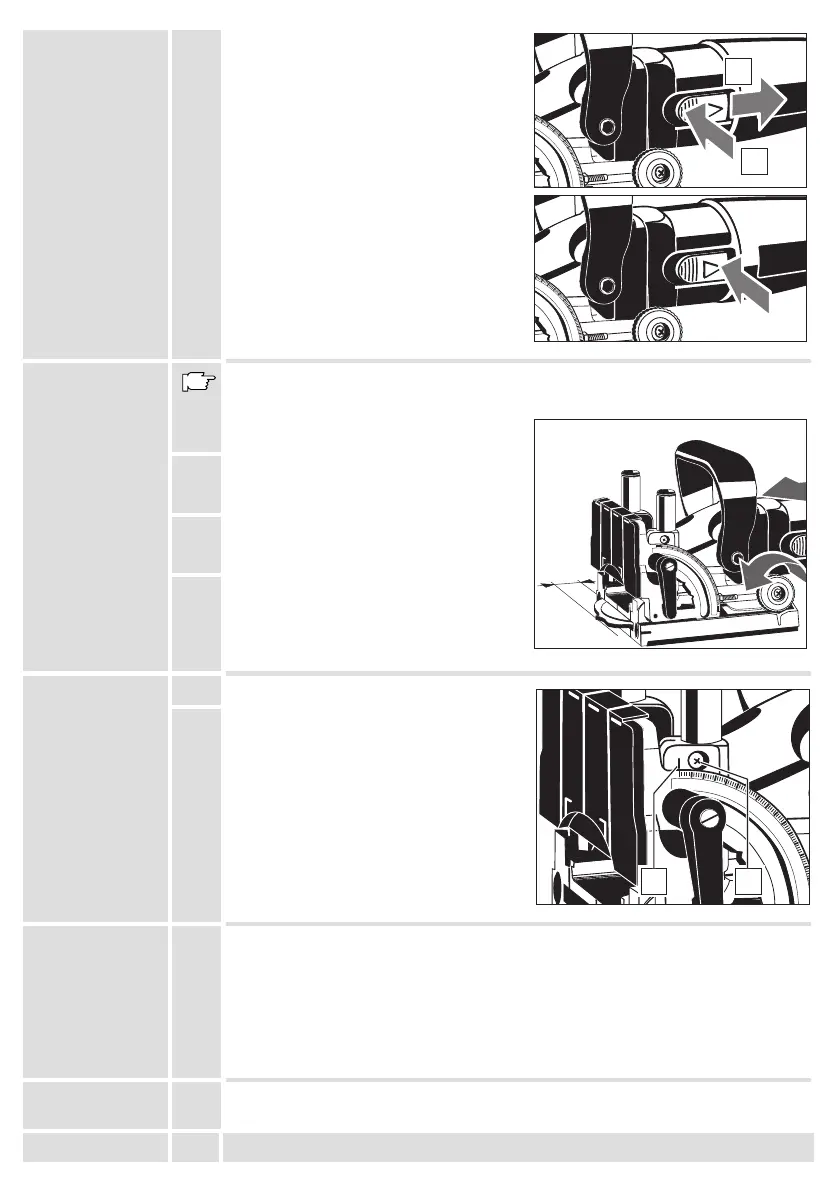

Inschakelen:
Schuifschakelaar naar achteren drukken
en voor vergrendelen aan de voorzijde
naar beneden drukken.
Uitschakelen:
Schuifschakelaar aan de achterzijde naar
beneden drukken. De schakelaar gaat dan
automatisch terug naar de 0-stand.
Na het verwisselen van frezen dient altijd de freesdiepte gekontroleerd en eventueel
nageregeld te worden.
1. Zet het freesdiepte–instellingswiel op de
stand Max.
2. Motorgedeelte tot de aanslag naar voren
schuiven en de frees verdraaien tot een
snijtand het voorste punt heeft bereikt.
3. Meet de afstand van de bodemplaatkant tot
de snijtand; deze maat moet in de stand
Max 19 mm bedragen.
4. Om de freesdiepte eventueel te korrigeren
de kontramoer losdraaien en de
schroefdraadstift overeenkomstig
verdraaien (1 omwenteling = 0,7 mm).
Kontramoer weer vastdraaien.
1. Zwenkaanslag in stand 0
o
zetten.
2. Schroef losdraaien en markering
verschuiven totdat deze tegenover de
0-stand van de zwenkaanslag staat.
Schroef weer vastdraaien.
Altijd de luchtspleten van de machine schoonhouden.
Alleen AEG toebehoren en onderdelen gebruiken. Onderdelen welke niet vermeld
worden, kunnen het beste door de AEG servicedienst verwisseld worden (zie
Serviceadressen).
Onder vermelding van het tiencijferige nummer op het machineplaatje is desgewenst
een doorsnedetekening van de machine verkrijgbaar bij: Atlas Copco Tools
Nederland, Postbus 200, 3330 AE Zwijndrecht, Nederland 852.
Het omvangrijke extra toebehorenassortiment met bestelnummer vindt u in onze
katalogi.
In-/uitschakelen
Freesdiepte
regelen
Hoekinstelling
regelen
Onderhoud
Extra toebehoren
3
0
45
60
75
1
0
D
S
0
MAX
1
0
D
S
0
MAX
2
1
3
0
45
60
75
1
D
S
0
MAX
1
D
S
0
MAX
15
30
45
60
75
90
20
10
D
S
0
MAX
20
10
D
S
0
MAX
19 mm
15
30
45
60
75
2
1
