Français
AGLLIJ 0907 - 4528550_03
INSTALLATION "GLL10"



- Ouvrir l'emballage de l'accessoire
ensemble cadre de soufflage et
grille d'aspiration, retirer la grille de
l'emballage et contrôler qu'elle n'ait
pas été endommagée pendant le
transport.
- Ouvrir le couvercle de la barrette de
raccordement sur le boîtier électrique,
utiliser un outil pour débloquer les
crochets à pression.
- Connecter les câbles d'alimentation à
la barrette de raccordement comme
indiqué sur le schéma électrique.
- Fixer tous les câbles à l'aide de
l'arrêtoir de câble.
- Refermer le couvercle de la barrette de
raccordement électrique.
- Insérer le boîtier électrique dans le
rail de l'unité FCL et s'assurer que les
connecteurs soient bien branchés.
- Le boîtier électrique doit être fixé à
l'unité FCL avec deux vis, la vis du
côté des raccords sert également à
fixer le câble de sécurité fourni avec
l'appareil.
ATTENTION: fixer le câble de
sécurité à la vis de fixation du boîtier
électrique située à côté des raccords
hydrauliques. Le mousqueton du câble
de sécurité devra ensuite être accroché
au châssis de la grille.
- Retirer la grille d'aspiration en tournant
les 2 cliquets d'un ¼ de tour.

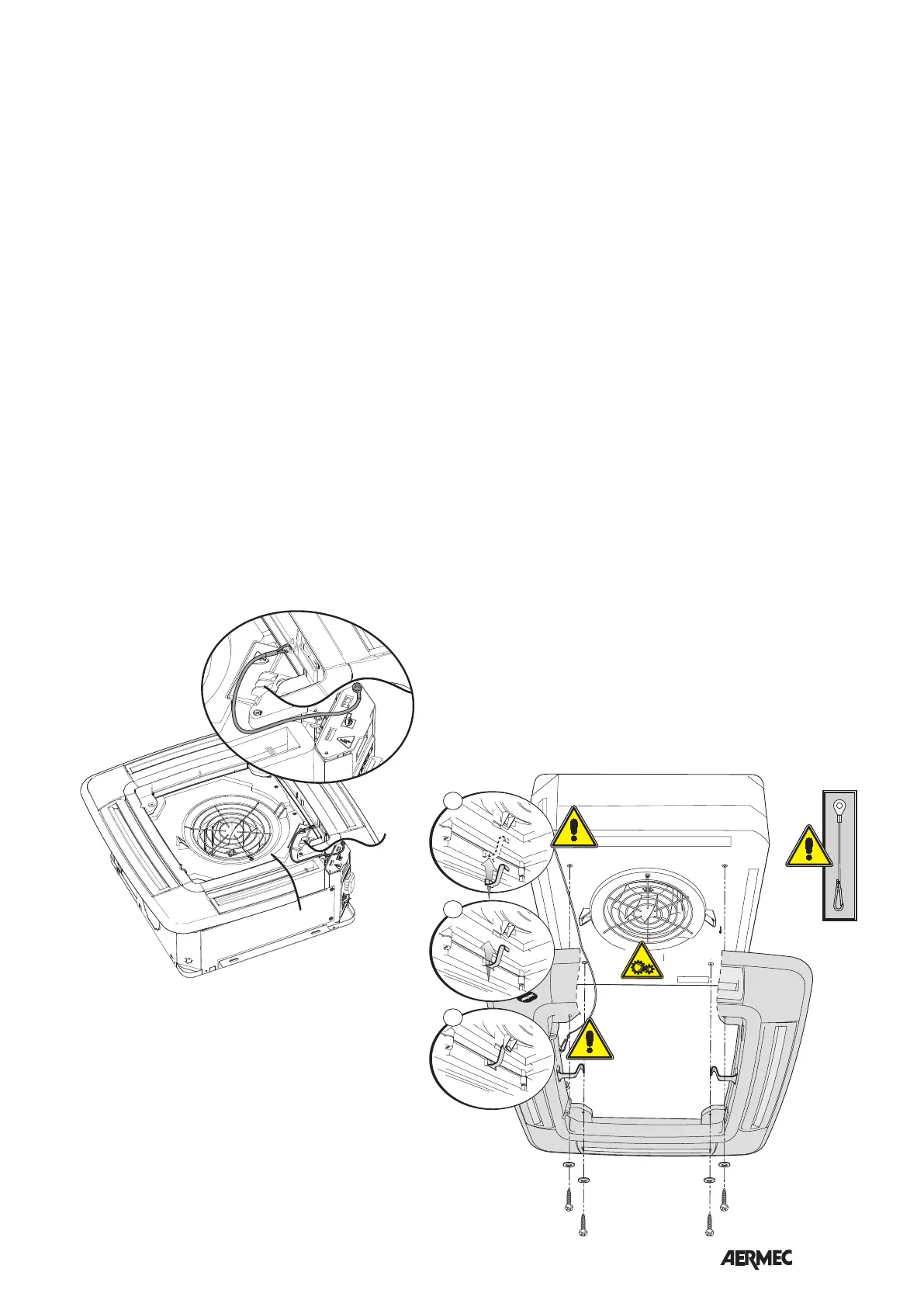

- Pour faciliter la fixation du cadre au
ventilo-convecteur, insérer les deux
crochets de support aux prises prévues
sur le convoyeur.
- Pendre le cadre aux deux crochets de
support, faire attention à la position
de montage, l'angle du cadre avec
le verre portant le logo AERMEC doit
coïncider avec l'angle du boîtier
électrique de l'unité FCL.
- ATTENTION: fixer le câble de sécurité
au cadre.
- Connecter le câble de connexion du
récepteur au connecteur sur le boîtier
de la carte électronique.
- Fixer le cadre à l'unité à l'aide des 4
vis fournies.
ATTENTION !! visser les vis avec un
couple de serrage maximum de 0,45
Nm, nous conseillons d'utiliser un
tournevis, ne pas utiliser de tournevis
non calibrés. Un couple de serrage
excessif provoque des dommages
irréversibles à la cuvette.
La cadre garantit l'étanchéité entre
aspiration et soufflage de l'air, il doit
par conséquent être fixé correctement
à l'unité sans subir de déformations.
- Assurer la grille d'aspiration au câble
de sécurité.
- Monter la grille d'aspiration en
l'accrochant à la charnière sur le
cadre.
- Refermer la grille d'aspiration et visser
les deux cliquets (sur le côté opposé à
la charnière) d'un ¼ de tour.
- Régler la position de l'unité par
rapport à l'étrier de support à l'aide
des écrous de façon à ce que l'unité
soit horizontale et que le cadre appuie
légèrement contre le faux plafond.
- Visser le ventilo-convecteur et effectuer
un test de fonctionnement.
