Deutsche
AGLLIJ 0907 - 4528550_03
INHALT
30
31
32
33
35
37
46
Beschreibung • Funktionsweise
Position Lüfterklappen
Hinweise zur Installation
Installation und Austausch des Filters GLL10
Installation und Austausch des Filters GLL20
Elektrische Anschlüsse
Abmessungen
BESCHREIBUNG
Die FCL-Einheiten in zwei Grundgrößen
erhältlich:
"Modul 600" für die in Zwischendecken
mit Standardplattenmaß 600x600 mm
integrierbaren Einheiten.
"Modul 840" für die leistungsstärkeren
Einheiten, zum Einbau in einem
840x840 mm großen Raum.
ANSAUG- UND
LUFTAUSTRITTSGITTER-EINHEIT
(ZUBEHÖR SERIE GLL)
Der Kassetten-Gebläsekonvektor FCL
ist erst komplett, wenn er mit einem
Luftgitter der Serie GLL ausgerüstet
wird, ein für den Betrieb des
Gebläsekonvektors erforderliches
Zubehör. Die Zubehör-Gitter der Serie
GLL umfassen neben dem Ansauggitter
mit Filter und den Luftaustrittsklappen
auch einen speziellen Schaltkasten,
dessen Verbindung mit Bajonett-
Verschlüssen am an der tragenden
Konstruktion der Einheit befestigten
Verbinder erfolgt.
Das Profil und die Öffnung der
Luftaustrittsklappen wurde so
entwickelt, dass man die bestmögliche
Luftverteilung hat, sowohl bei Winter-
als auch bei Sommerbetrieb.
Die Ansaugung erfolgt über das
zentrale Gitter, der Austritt über die
äußeren schwenkbaren Schlitze. Aus
Kunststoffmaterial der Farbe RAL
9010, beherbergt in seinem Innern
den Luftfilter, der zur Reinigung leicht
herausnehmbar ist.
Ein und dieselbe FCL-Grundeinheit
kann in mehreren Versionen
konfiguriert werden. Dies erfolgt
durch Kombination mit verschiedenen
Gittereinheiten der Reihe GLL
(erforderliches Zubehör), die für ihre
Betriebsarten entscheidend sind.

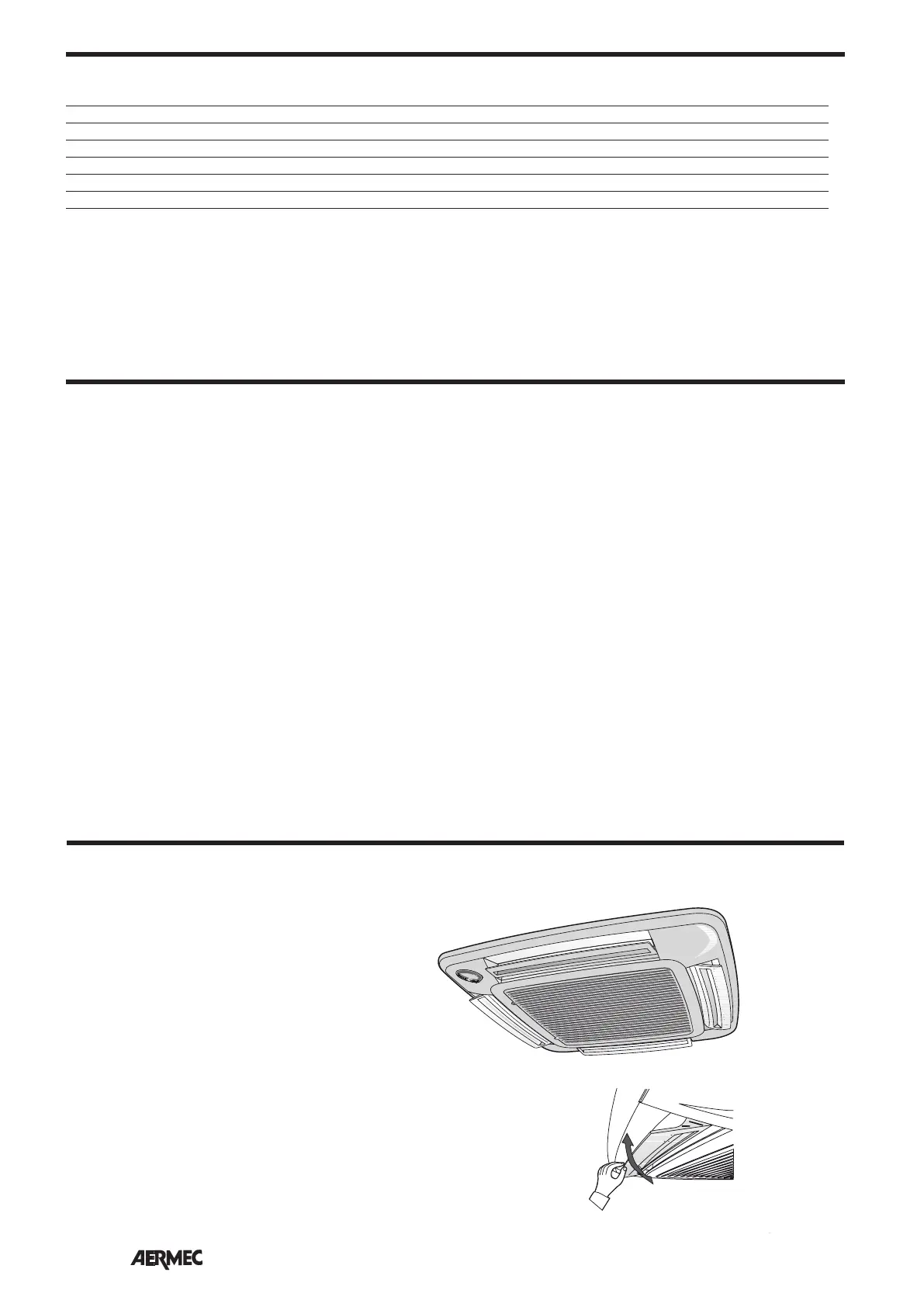

FILTERSEKTION
Der Luftfilter ist in das Ansauggitter
eingesetzt.
Mechanischer Luftfilter mit ABS-
Gehäuse.
Filter mit Filterklasse G1, Selbstlöschung
Klasse V0 (UL94).
Einfach herausnehmbar, aus
regenerierbaren Materialien, kann
durch Spülen gereinigt werden.
FUNKTIONSWEISE
Ein und dieselbe Gittereinheit GLL
kann mit mehreren Bedientafeln
(Zubehör) kombiniert werden, wodurch
verschiedene Funktionsweisen möglich
sind.
Ausführliche Informationen
zur Bedienung sind der
"BEDIENUNGSANLEITUNG" der
Bedientafeln zu entnehmen.
