AERMEC GLL10 - Page 33

33
Deutsche
AGLLIJ 0907 - 4528550_03
INSTALLATION "GLL10"



- Verpackung des Zubehörsatzes
Luftaustrittsrahmen und Ansauggitter
öffnen, Gitter aus der Packung nehmen
und kontrollieren, ob es während des
Transports beschädigt wurde.
- Deckel der Klemmleiste im
Schaltkasten öffnen, zum Lösen der
Presshaken ein Werkzeug benutzen.
- Stromversorgungskabel wie im
Schaltplan angegeben an die
Klemmleiste anschließen.
- Alle Kabel mit der Kabelklemme befe-
stigen.
- Deckel der Elektro-Klemmleiste
schließen.

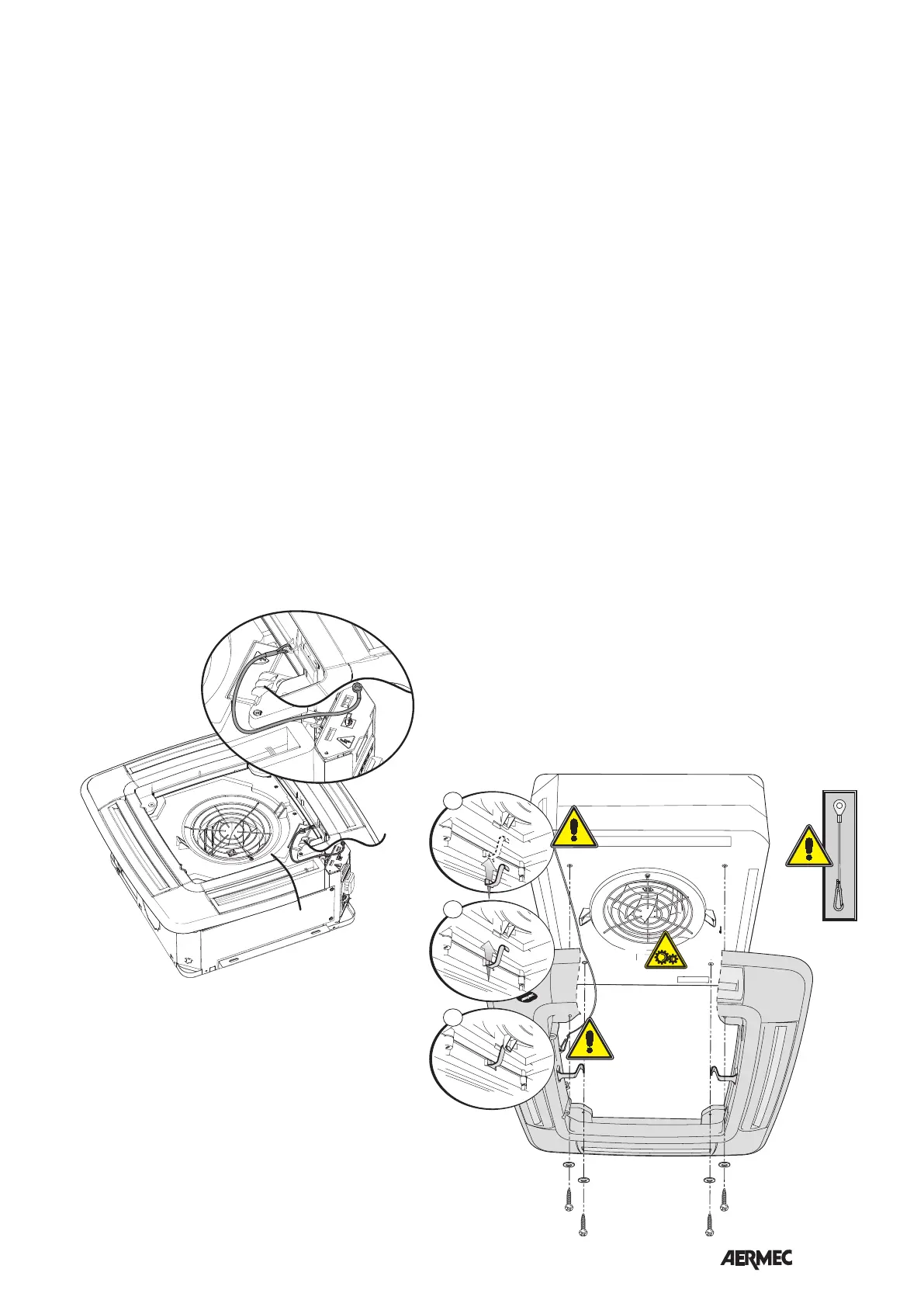

- Schaltkasten in die Führungsschienen
der FCL-Einheit einsetzen und sicher-
stellen, dass die Steckverbinder
Kontakt haben.
- Der Schaltkasten ist mit zwei
Schrauben an der FCL-Einheit zu
befestigen, die Schraube an der
Anschlussseite dient zur Befestigung
des mitgelieferten Sicherheitskabels.
ACHTUNG: Sicherheitskabel an
der Befestigungsschraube des
Schaltkastens an der Seite der
Wasseranschlüsse befestigen. Der
Karabinerhaken des Sicherheitskabels
ist dann in den Gitterrahmen einzuha-
ken.
- Ansauggitter durch eine ¼-Drehung
der 2 Klinken entfernen.
- Zur Vereinfachung der Befestigung des
Rahmens am Gebläsekonvektor die
beiden Haltehaken an den entspre-
chenden Griffen an der Luftleitung ein-
setzen.
- Rahmen an die beiden Haltehaken
hängen ,bitte auf die Montageposition
achten, die Ecke des Rahmens mit
AERMEC-Glaslogo muss mit der Ecke
des Schaltkastens der FCL-Einheit übe-
reinstimmen.
- ACHTUNG: Sicherheitskabel am
Rahmen befestigen
- Verbindungskabel des Empfängers am
Verbinder an der Dose der elektroni-
schen Steuerung anschließen.
- Rahmen mit den 4 mitgelieferten
Schrauben an der Einheit befestigen.
ACHTUNG! Schrauben mit einem
Anzugsmoment von maximal
0,45 Nm festziehen, es sollte ein
Schraubendreher verwendet werden,
keine unkalibrierten Elektroschrauber
verwenden! Ein zu großes
Anzugsmoment verursacht irreparable
Schäden an der Wanne.
Der Rahmen gewährlei-
stet die Dichtigkeit zwischen
Ansaugung und Luftaustritt, daher
ist er ordnungsgemäß und ohne
Verformungen an der Einheit zu befe-
stigen.
- Ansauggitter am Sicherheitskabel
sichern.
- Ansauggitter durch Einhaken in das
Scharnier am Rahmen montieren.
- Ansauggitter schließen und die bei-
den Klinken (an der dem Scharnier
gegenüberliegenden Seite) durch eine
¼-Drehung festschrauben.
- Position der Einheit vom Haltebügel
aus mit den Muttern so einstellen,
dass die Einheit sich in Waage befin-
det und der Rahmen leicht auf der
Zwischendecke aufliegt.
- Gebläsekonvektor starten und eine
Funktionsprüfung vornehmen.
