AGLLIJ 0907 - 4528550_03
INSTALACIÓN "GLL10"
- Abra el embalaje del accesorio junto
al marco de impulsión y la rejilla de
aspiración, saque la rejilla del emba-
laje y controle que no se haya dañado
durante el transporte.
- Abra la tapa del bornero en la caja
eléctrica, y use una herramienta para
desbloquear los ganchos a presión.
- Conecte los cables de alimentación al
bornero como se indica en el esquema
eléctrico.
- Fije todos los cables con el sujetaca-
ble.
- Vuelva a cerrar la tapa del bornero
eléctrico.
- Introduzca la caja eléctrica en la guía
de la unidad FCL y asegúrese de que
los conectores estén bien conectados.
- La caja eléctrica se fija a la unidad FCL
con dos tornillos, el tornillo del lado
de las conexiones sirve también para
fijar el cable de seguridad que se ha
suministrado.
ATENCIÓN: fije el cable de seguridad
al tornillo de fijación de la caja eléc-
trica que se encuentra al lado de las
conexiones hidráulicas. El mosquetón
del cable de seguridad tendrá que
engancharse sucesivamente al chasis
de la rejilla.

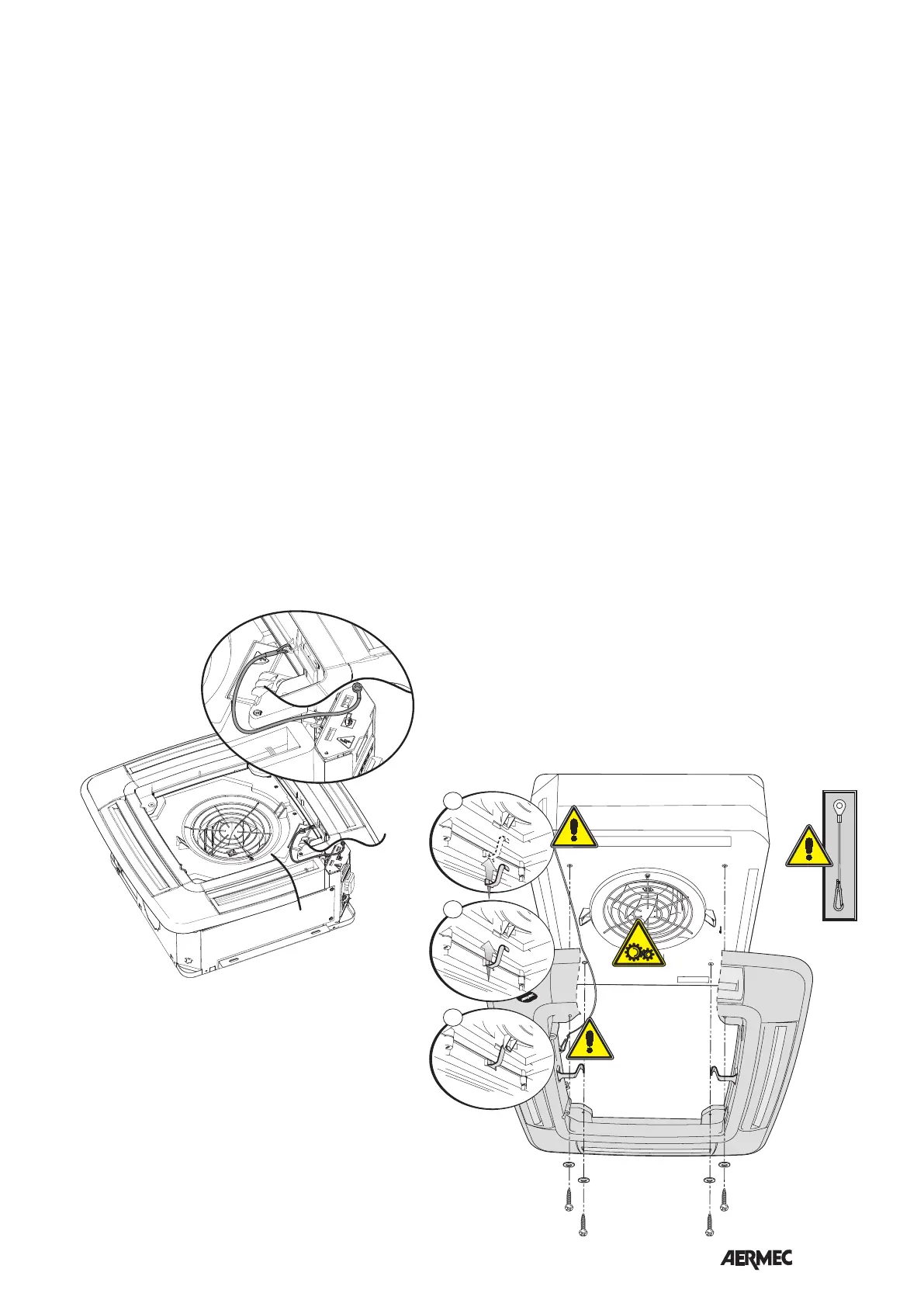

- Retire la rejilla de aspiración dando un
¼ de vuelta a los 2 trinquetes.
- Para facilitar la fijación del marco al
ventiloconvector, introduzca los dos
ganchos de soporte en los respectivos
enganches en el transportador.
- Cuelgue el marco en los dos ganchos
de soporte, preste atención a la posi-
ción de montaje, el ángulo del marco
con el logotipo AERMEC debe coinci-
dir con el ángulo de la caja eléctrica
de la unidad FCL.
- ATENCIÓN: fije el cable de seguridad
al marco.
- Conecte el cable de conexión del
receptor al conector en la caja de la
tarjeta electrónica.
- Fije el marco a la unidad con los 4 tor-
nillos proporcionados.
¡ATENCIÓN! enrosque los tornillos
con un par de apriete máximo de 0,45
Nm, se recomienda utilizar un destor-
nillador; no use atornilladores no cali-
brados. Un par de apriete excesivo
provoca daños irreversibles a la ban-
deja.
El marco garantiza la estanqueidad
entre la aspiración y la impulsión del
aire, y por tanto debe fijarse correc-
tamente a la unidad y no debe sufrir
deformaciones.
- Asegure la rejilla de aspiración al cable
de seguridad.
- Monte la rejilla de aspiración engan-
chándola a la bisagra en el marco.
- Vuelva a cerrar la rejilla de aspiración
y enrosque los dos trinquetes (en el
lado opuesto de la bisagra) dándoles
un ¼ de vuelta.
- Regule la posición de la unidad con
la abrazadera de soporte mediante
las tuercas, de manera que la unidad
quede nivelada y el marco se apoye
levemente en el falso techo.
- Ponga en marcha el ventiloconvector y
realice una prueba de funcionamiento.
