AERMEC GLL10 - Page 43

43
Español
AGLLIJ 0907 - 4528550_03
INSTALACIÓN DE LA UNIDAD "GLL20"
- Abra el embalaje del accesorio junto
al marco de impulsión y la rejilla
de aspiración, saque la rejilla del
embalaje y controle que no se haya
dañado durante el transporte.
- Abra la tapa del bornero en la caja
eléctrica, y use una herramienta para
desbloquear los ganchos a presión.
- Conecte los cables de alimentación al
bornero como se indica en el esquema
eléctrico.
- Fije todos los cables con el sujetacable.
- Vuelva a cerrar la tapa del bornero
eléctrico.
- Introduzca la caja eléctrica en la guía
de la unidad FCL y asegúrese de que
los conectores estén bien conectados.
- La caja eléctrica se debe fijar a la
unidad FCL con dos tornillos.

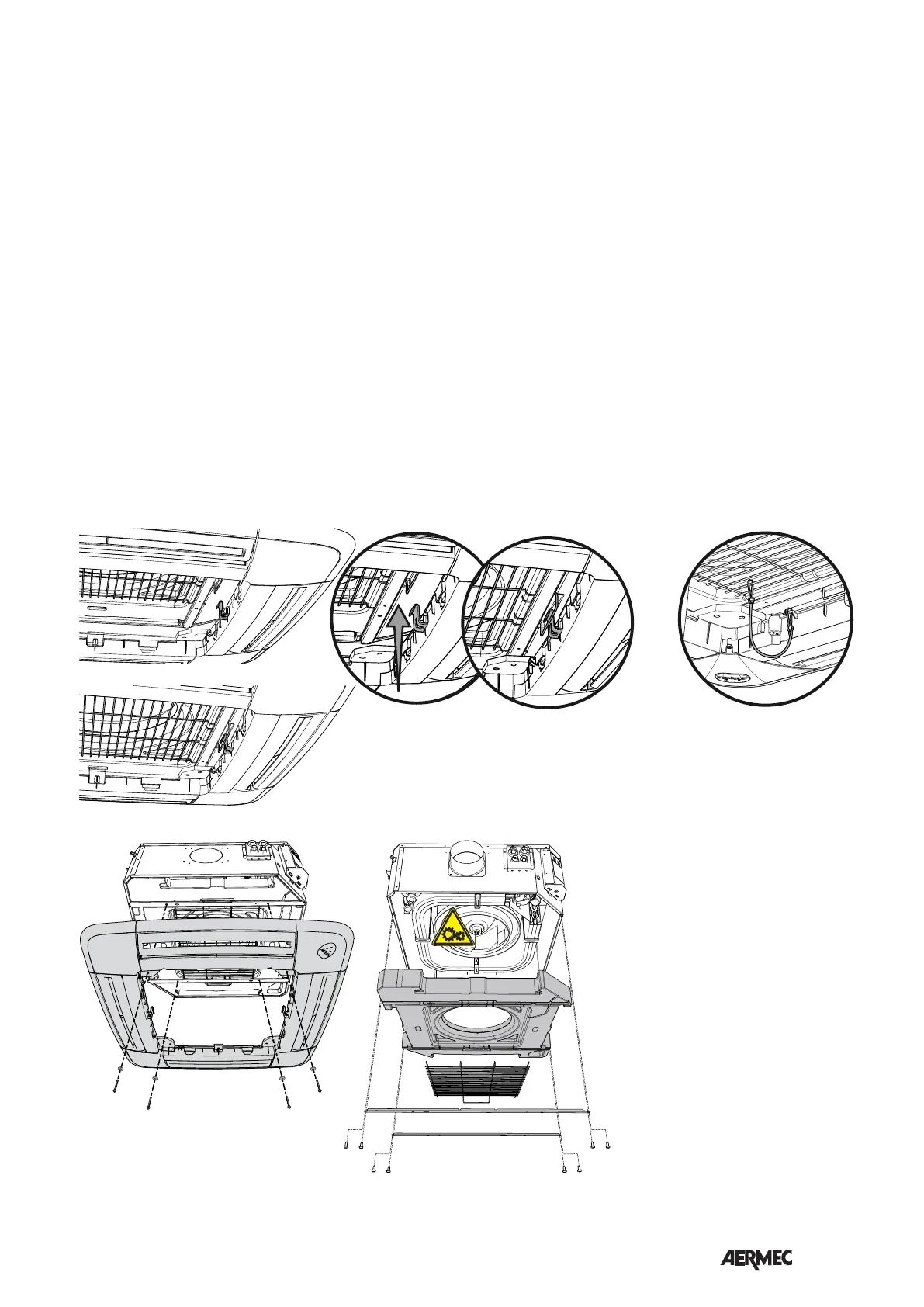

- Retire la rejilla de aspiración dando un
¼ de vuelta a los 2 trinquetes
- Cuelgue el marco en los dos ganchos
de soporte, preste atención a la
posición de montaje, el ángulo del
marco con el logotipo AERMEC debe
coincidir con el ángulo de la caja
eléctrica de la unidad FCL.
- ATENCIÓN: fije un mosquetón del
cable de seguridad al chasis de la
rejilla y el otro mosquetón a la rejilla
de protección del ventilador.
- Fije el marco a la unidad con los 4
tornillos proporcionados.
¡ATENCIÓN! enrosque los tornillos
con un par de apriete máximo de
0,45 Nm, se recomienda utilizar un
destornillador; no use atornilladores
no calibrados. Un par de apriete
excesivo provoca daños irreversibles a
la bandeja.
El marco garantiza la estanqueidad
entre la aspiración y la impulsión
del aire, y por tanto debe fijarse
correctamente a la unidad y no debe
sufrir deformaciones.
- Asegure la rejilla de aspiración al cable
de seguridad.
- Monte la rejilla de aspiración
enganchándola a la bisagra en el
marco.
- Vuelva a cerrar la rejilla de aspiración
y enrosque los dos trinquetes (en el
lado opuesto de la bisagra) dándoles
un ¼ de vuelta.
- Regule la posición de la unidad con
la abrazadera de soporte mediante
las tuercas, de manera que la unidad
quede nivelada y el marco se apoye
levemente en el falso techo.
- Ponga en marcha el ventiloconvector y
realice una prueba de funcionamiento.
Mantenimiento de la caja eléctrica
Si se vuelve necesario acceder a la caja
eléctrica para mantenimientos, siga las
indicaciones siguientes:
- Abra la rejilla del filtro (dé ¼ de vuelta
a los 2 trinquetes).
- Quite el tornillo de bloqueo de la
puerta en el ángulo con el logotipo
Aermec.
- Quite los 2 tornillos de bloqueo de la
caja eléctrica.
- Extraiga hacia abajo la caja eléctrica.
- Realice los mantenimientos necesarios.
- Vuelva a montar todo siguiendo el
procedimiento inverso al desmontaje.
• Desmontaje por mantenimiento
- Antes de realizar cualquier operación
en la unidad es obligatorio interrumpir
la alimentación eléctrica.
- Para acceder al interior de la unidad,
quite los dos marcos fijados al chasis
con los tornillos. Entonces será posible
quitar la rejilla de protección del
ventilador y la bandeja de poliestireno.
(véase la figura)
- ¡¡PELIGRO!!: Antes de volver
a conectar la unidad a la corriente
eléctrica, es obligatorio haber montado
correctamente todos los componentes
y, especialmente, la rejilla de
protección.
