13
SWP_5287500_00

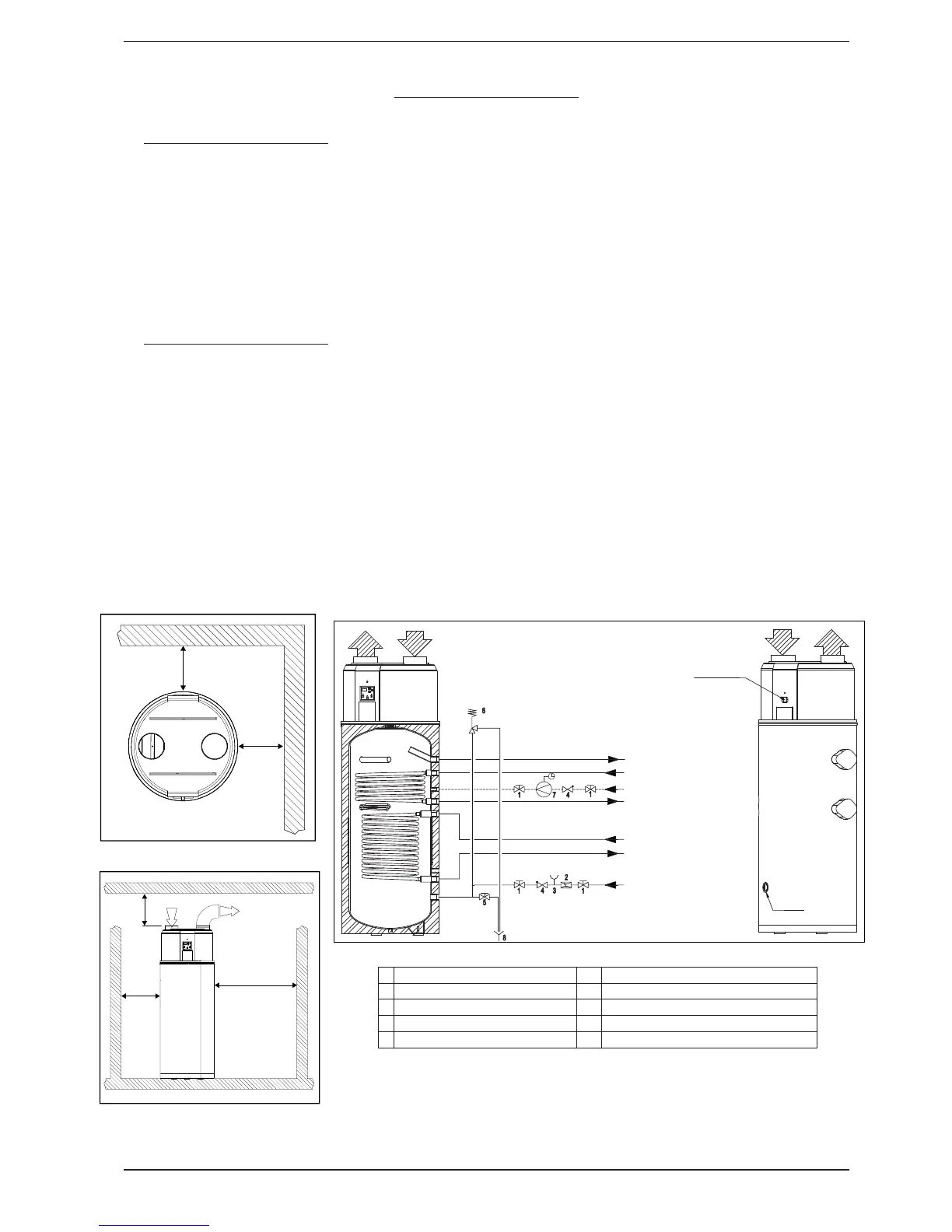

9. INSTALLAZIONE
9.1. OPERAZIONI PRELIMINARI
• Verifi care la perfetta integrità dei
vari componenti dell’unità.
• Trasportare la sezione imballata il
più vicino possibile al luogo di instal-
lazione.
• Non sovrapporre attrezzi o pesi sull’uni-
tà imballata.
9.2. SCELTA DEL LUOGO
DI INSTALLAZIONE
• L’ unità su una superfi cie piana è
capace di sostenere il peso del pro-
dotto stesso e del suo contenuto.
• Non posizionare l’unità in locali in
cui sono presenti gas infi ammabili,
sostanze acide, aggressive e corro-
sive che possono danneggiare i vari
componenti in maniera irreparabile.
• Se l’unità è canalizzata, non supera-
re la lunghezza totale di 10 metri.
9.3. COLLEGAMENTI IDRAULICI
Eseguire i collegamenti alle tubazioni
degli impianti in modo che questi:
• Non gravino con il loro peso sull’unità.
• Consentano le operazioni di manu-
tenzione dell’unità.
• Consentano l’accesso e lo smon-
taggio degli eventuali accessori.
Prevedere la possibilità di eseguire lo
scarico del serbatoio, senza mettere lo
stesso in depressione, eventualmente
utilizzando una valvola rompivuoto; la
pressione massima di esercizio è di 6 bar.
Per una corretta messa in funzione si
raccomanda :
• L’installazione di una valvola di sicu-
rezza e di un vaso di espansione di
adeguata capacità.
• Il collegamento alla massa metalli-
ca del boiler dell’anodo sacrifi cale,
in dotazione.
• Il controllo della durezza dell’acqua
di rete (la garanzia decade per
durezze inferiori a 15°F e superiori a
40°F).
1 Saracinesca di chiusura 6 Valvola di sicurezza a membrana
2 Riduttore di pressione 7 Pompa di circolazione
3 Valvola di controllo 8 Scarico
4 Valvola di non ritorno * Solamente per modelli PWW e PEP
5 Valvola di scarico * * Solamente per modelli PEP
min. 0,5 m
min. 0,5 m
min. 0,3 m
min. 0,3 m
min. 1,2 m
acqua calda
mandata riscaldamen
to**
circolazione (se necessaria)
ritorno riscaldamento
**
alimentazione
elettrica
mandata energia
alternativa
*
ritorno energia
alternativa
*
scarico
condensa
acqua fredda
(raccordo secondo
DIN 1988)
min. 0,5 m
min. 0,5 m
min. 0,3 m
min. 0,3 m
min. 1, 2 m
