12.10. SET POINT DINAMICO
Il regolatore permette di modificare il
Set point in modo automatico in base
alle condizioni esterne. Tale modifica è
ottenuta sottraendo al Set Point un
valore in funzione della temperatura
dell’aria esterna misurata dalla sonda
S2. Tramite il parametro binario H 33=1-0
è possibile abilitare/disabilitare la funzio-
ne Set Point Dinamico. Il Set dinamico
è attivo solo in funzionamento PdC. Per
il Set Point dinamico occorre definire i
parametri:
• H34=pendenza della retta di com-
pensazione (valore compreso tra 0.5
e 2).
• H35=temperatura dell’aria esterna
al di sopra della quale inizia la com
pensazione (valore compreso tra 15
e 25).
• H36=escursione dell’aria esterna su
cui lavora il Set point (valore com-
pre so tra 5 e 10).
ESEMPIO:
Quando il Set Point dinamico è abilitato (H33=1), si possono avere tre casi:
-1°Caso Taria <= H35 In tal caso Set Point dinamico= Ut1
-2° CasoH35 <Taria < (H35+H36) In tal caso Set Point dinamico= Ut1-[(Taria-H35)*H34]
-3° Caso Taria > (H35+H36) In tal caso Set Point dinamico= Ut1-[H36*H34]

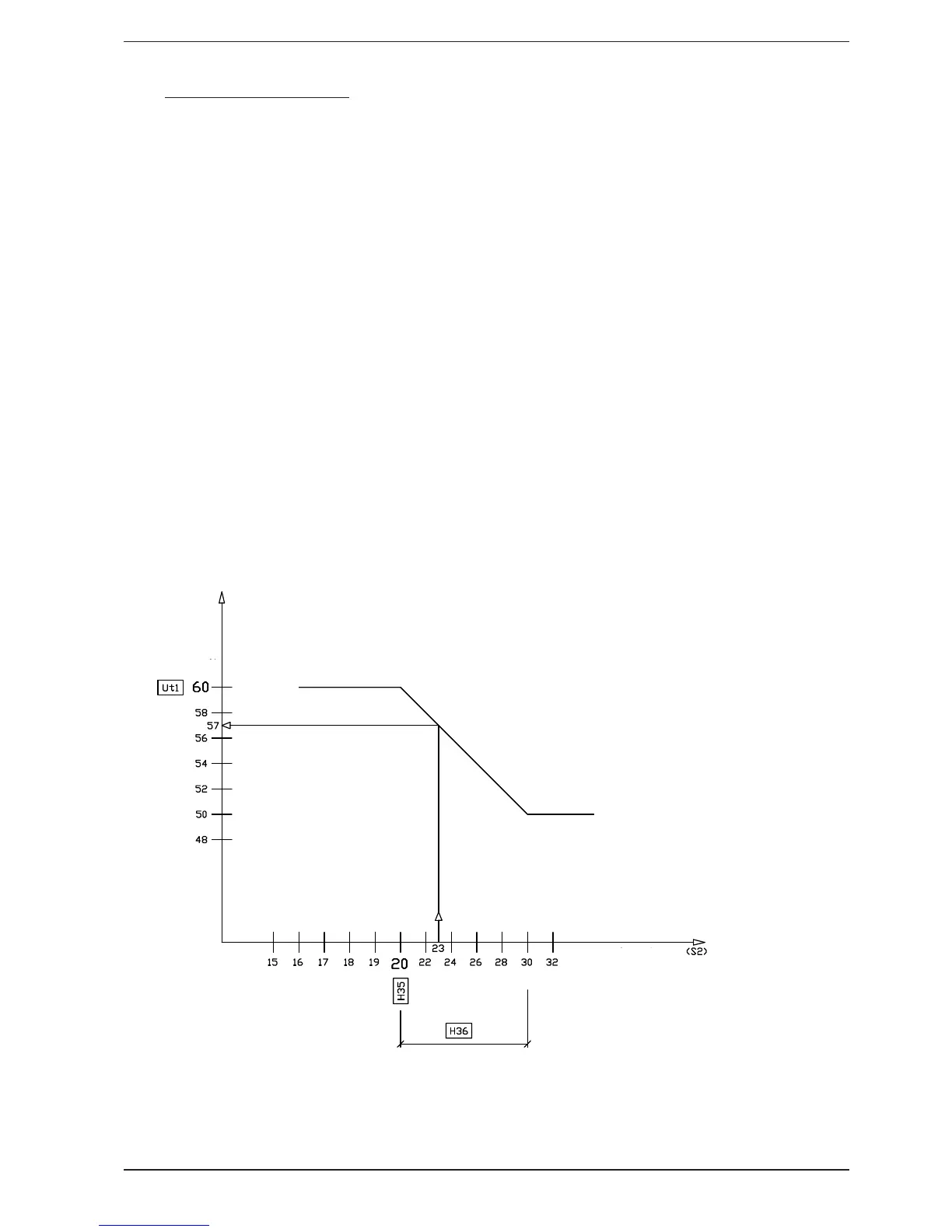

Set point
aria esterna
H01=60° max set point in funzione al PcD
H34=1 pendenza della retta di compensazione (45°)
H35=20°C temperatura dell’aria di inizio compensazione
H36=10°C escursione dell’aria su cui lavora il set point
per Taria <= 20°C si ha ---> Set point = Ut1=60°C
per Taria = 23°C si ha ---> Set point = Ut1-[(23 - H35)
*
H34]= 57°C
per Taria >= ( H35 + H36 ) si ha---> Set point = Ut1-[ H36
*
H34]=50°C
