77
SWP_5287500_00
1
10
2
3
4
5
6
7
8
9
9. FONCTIONNEMENT
DU CONTRÔLEUR.
9.1. DESCRIPTION LOGIQUE
CONTRÔLEUR.
La gestion de la thermorégulation est
confiée à un contrôleur qui s’interface
avec l’utilisateur, permettant ainsi de :
Sélectionner le mode de fonction-
nement.
Sélectionner les paramètres modi-
ables par l’utilisateur.
Gérer les situations d’alarme.
• Véri er l’état des ressources.

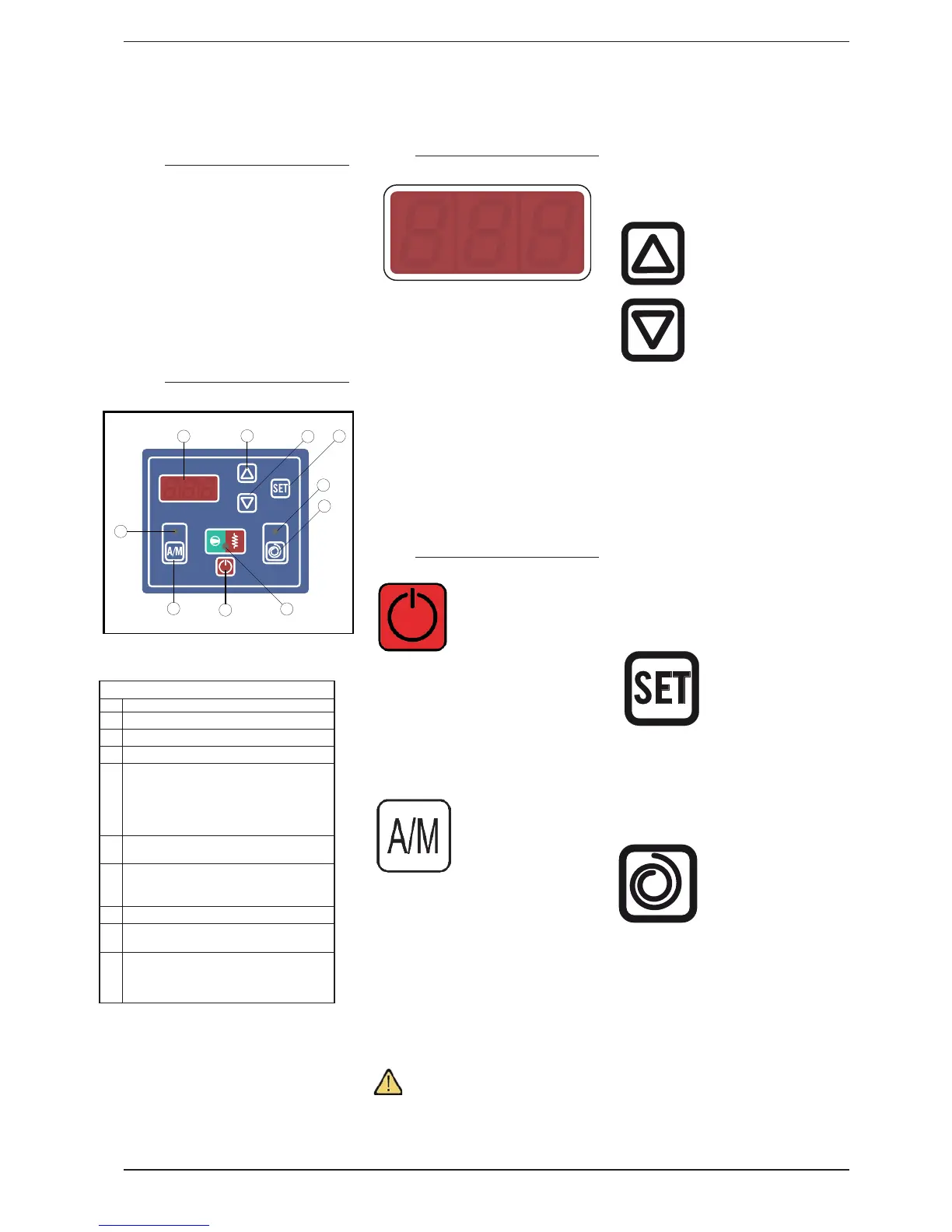

9.2. INTERFACE UTILISATEUR
9.3. AFFICHEUR
L’afficheur 7 segments permet d’affi-
cher :
Température de réglage, en degrés
Celsius.
Code alarme (en cas d’alarme acti-
vée)
Heures de fonctionnement
Signalisation état programma-
tion (clignotement du point plus à
gauche).
Etat des entrées/sorties.
9.3.1. LES TOUCHES
TOUCHE [ON/OFF] :
Au moment de la mise
sous tension du dispo-
sitif, le point le plus à
droite de l’afficheur est
affiché, il indique ainsi
que l’instrument est sous tension (état
de stand-by). Suite à pression sur la
touche [ON/OFF], la température de
l’eau du ballon (température S1) s’af-
fiche à l’écran. Pour remettre l’instru-
ment en stand-by, appuyer à nouveau
sur la touche [ON/ OFF].
TOUCHE [A/M] :
Elle permet de sélec-
tionner le fonctionne-
ment Automatique ou
Manuel.
A l’affichage de la
température de l’eau du ballon, il suffit
d’appuyer une fois sur la touche [A/M]
pour accéder au mode de fonctionne-
ment Automatique. Cet état est signalé
par l’allumage des deux leds vertes (10
et 7).
Cette dernière clignotera pendant
le temps OFFON (temps d’attente du
compresseur, c’est à dire le temps mi-
nimum entre l’extinction et l’allumage
du compresseur), au bout duquel elle
passera au fixe.
ATTENTION : ce temps est égale-
ment calculé par le compresseur à la
première mise en service.
Une deuxième pression sur la touche
[A/M] permet d’accéder au mode de
fonctionnement Manuel :
dans cet état, la led 10 s’éteint tandis
que la led 7 s’allume en rouge pour in-
diquer que la résistance électrique est
allumée.
TOUCHES [UP]
ET [DOWN] :
Ces touches permettent :
d’accéder aux me-
nus Utilisateur (Utt) et Fa-
bricant (CoS), et à partir
de ce dernier aux sous-
menus Con guration
(CFn) et Alarmes (ALL) ;
de faire dé ler la liste des para-
mètres (déplacement vers le haut
[UP] ou vers le bas [DOWN] dans le
diagramme des messages) ;
• de modi er la valeur des para-
mètres (augmenter les valeurs [UP]
ou diminuer les valeurs [DOWN]).
La touche [DOWN] enfoncée pen-
dant 3 secondes de suite remet à
zéro le compteur de la PàC, de la
résistance et des heures totales de
fonctionnement.
TOUCHE [SET] :
Elle permet :
d’accéder à la liste
des paramètres ;
• d’af cher le para-
mètre choisi ;
• de con rmer la variation du para-
mètre.
TOUCHE TRAITEMENT
ANTIBACTÉRIEN :
Elle permet d’activer le
traitement antibacté-
rien.
LÉGENDE :
1Af cheur
2 Touche [UP]
3 Touche [DOWN]
4 Touche [SET]
5 Led d’activation du traitement
cyclique antibactérien (led
allumée), de désactivation du
traitement cyclique antibactérien
(led éteinte)
6 Touche d’activation du
traitement antibactérien
7 Led pompe à chaleur activée
(en vert) – résistance activée (en
rouge)
8 Touche [ON/OFF]
9 Touche d’activation du mode
Automatique/Manuel
10 Led du mode Automatique (led
allumée) - mode Manuel (led
éteinte).
