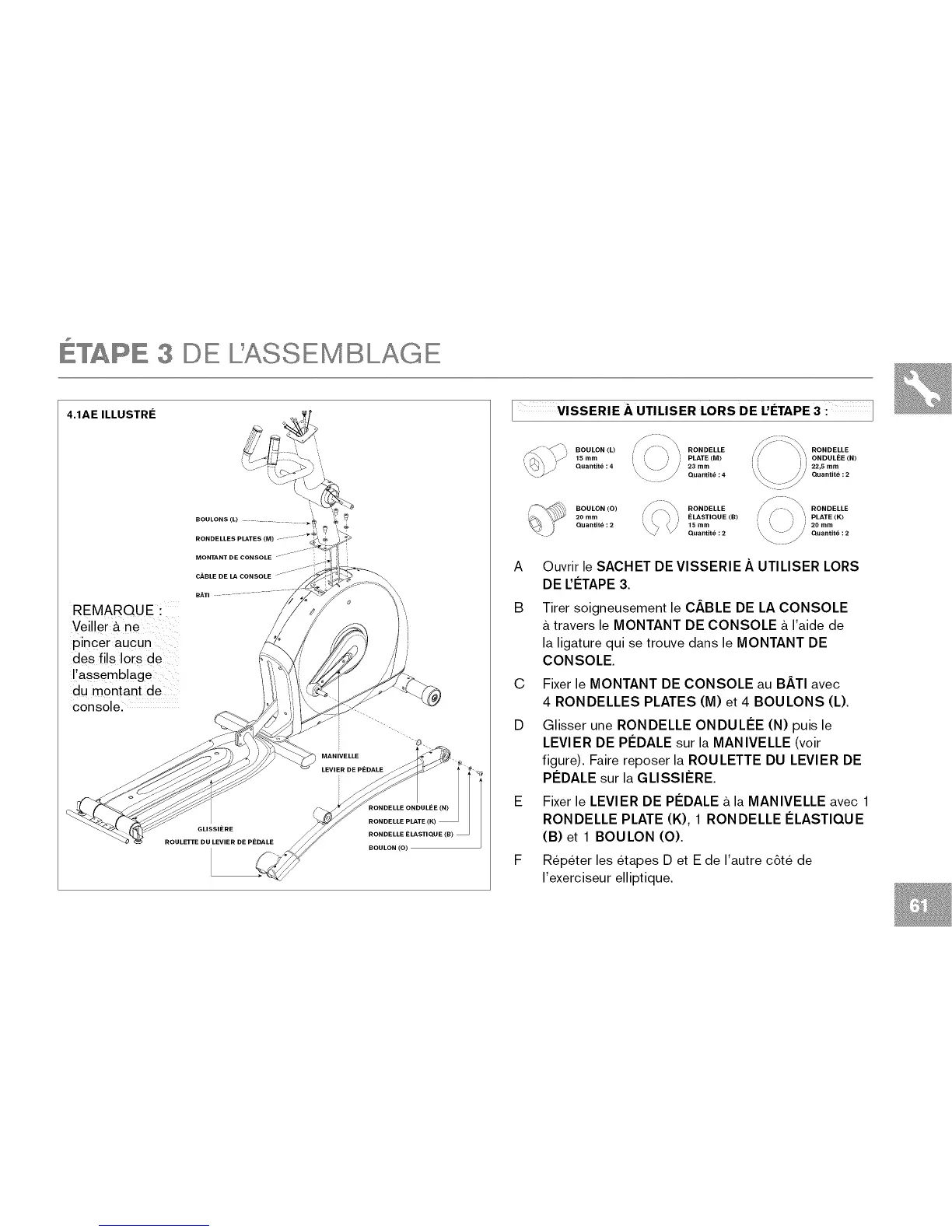

ETAPE 3 DE L ASSEMBLAGE
4.1AE ILLUSTRE
REMARQUE :
Veiller & ne
pincer aucun
des ills Iors de
!,assemblage
du montant de
consolel
BOULONS (L) .............. _
CABLE DE LA CONSOLE "_ - -
8ATI
-...
MANIVELLE /
_s
S
ROULETTE DU LEVIE R DE PEDA LE RONDELLE E LASTIQU E (B)
L
VISSERIE ,_.UTILISER LORS DE L'C:TAPE3 : ]
15 mm i' RONDELLE
i i /j i PLATECM)
Quantite : 4 _. _ ._ 23 mmQuantite : 4
RONDELLE
ONDULEE (N)
22,5 mm
Quantite : 2
i,_\ s,0_ 20mm ELASTIQUE (B) I ' I PLATE(K)
Quantite : 2 Quantite : 2
A Ouvrir le SACHET DE VISSERIE h UTILISER LORS
DE UC:TAPE3.
B Tirer soigneusement le CABLE DE LA CONSOLE
a.travers le MONTANT DE CONSOLE a.I'aide de
la ligature qui se trouve dans le MONTANT DE
CONSOLE.
C Fixer le MONTANT DE CONSOLE au B.&.TIavec
4 RONDELLES PLATES (M) et 4 BOULONS (L).
D Glisser une RONDELLE ONDULI_E (N) puis le
LEVIER DE PI_DALE sur la MAN IVELLE (voir
figure). Faire reposer la ROULETTE DU LEVIER DE
PI_DALE sur la GLISSlI_RE.
E Fixer le LEVIER DE PI_DALE a.la MANIVELLE avec 1
RONDELLE PLATE (K), 1 RONDELLE I_LASTIQUE
(B) et 1 BOULON (0).
F Repeter les etapes D et E de I'autre c6te de
I'exerciseur elliptique.
