afx light BLADE5-FX User Manual

©Copyright LOTRONIC 2017 BLADE5-FX Page 67

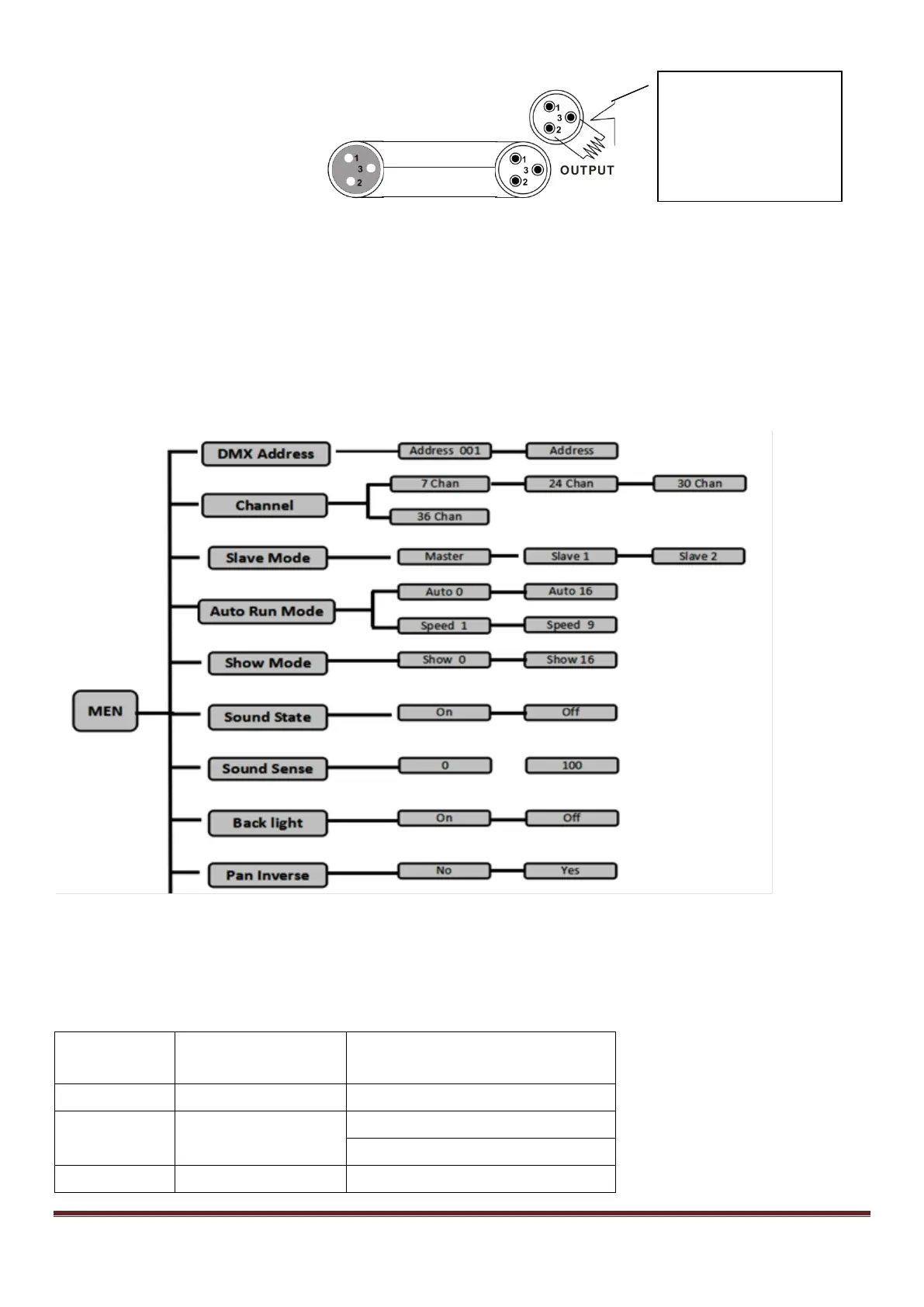

Configurarea conectorilor DMX
Rezistorul de la capat reduce erorile semnalului. Pentru a evita problemele legate de transmisia semnalului, este
recomandata conectarea unui rezistor la capatul liniei DMX, ca si in figura de mai sus (terminator).
ATENTIE
Nu trebuie NICI UN CONTACT intre firul comun al semnalului DMX si masa sasiului aparatului. Punerea la masa poate
provoca aparitia unei bucle de masa si aparatul va functiona necorespunzator. Testati cablurile cu ajutorul unui
ohmetru pentru a verifica polaritatea si inexistenta conexiunii la masa.
Meniu sistem
Moduri DMX
Mod 7 canale
MOD 7 CANALE Functie
Valoare
1
Dimmer
000-255 0%~100%
2 Stroboscop
000-007 Activat
008-255 Stroboscop de la lent la rapid
3
MIscare
000-007 Nici o functie
INTRARE
COMUN
DMX +
DMX-
Rezistenta de 120 Ω
1/ 4w intre pin 2
(DMX-) si pin 3 (DMX+)
la ultimul aparat
