angeschlossen werden, um Störungen zu verhindern. Dieser Endwiderstand besteht aus einem XLR Stecker, der einen 120Ω
Widerstand zwischen Pin 2 und 3 besitzt. S. Abb. unten.
IN
OUT
IN
OUT OUT
IN
1 2 3
D M X IN
DM X O UT
Hinweis: Benutzen Sie doppelt abgeschirmtes Kabel. Der Leiterdurchmesser jedes Kabels muss mindestens 0,5mm betragen.

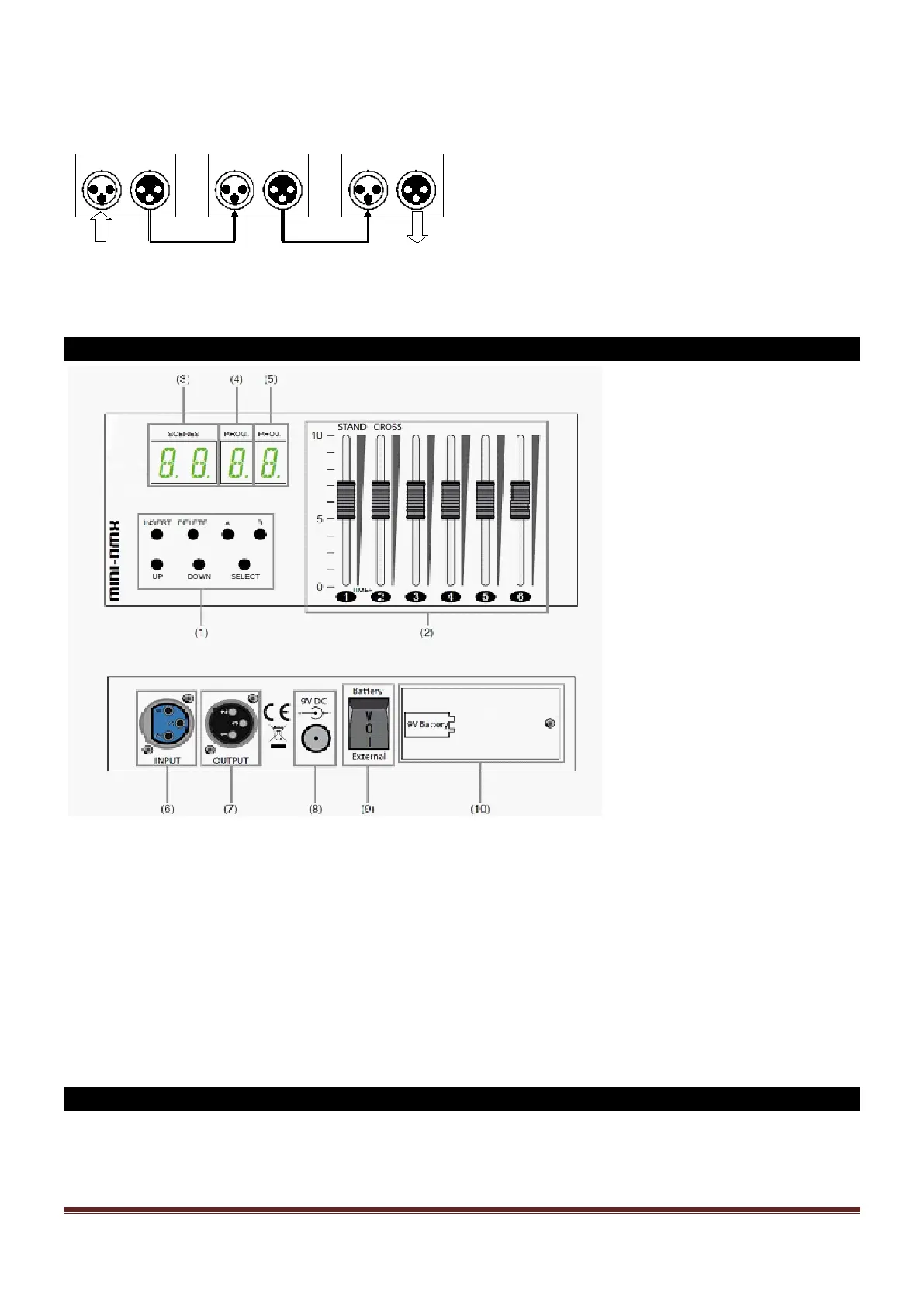

BESCHREIBUNG
(1) Bedienfeld: INSERT, DELETE, AB, UP, DOWN, SELECT
(2) Schieberegler : 1, 2, 3, 4, 5, 6
(3) Anzeige der Szenen : SCENES
(4) Programmanzeige: PROG.
(5) Projektoranzeige : PROJ.
(6) DMX Eingangsverbinder: INPUT: 3-pol. XLR Buchse
(7) DMX Ausgangsverbinder: OUTPUT: 3-pol. XLR Stecker
(8) Versorgung: 9V DC
(9) Ein/Aus Versorgungsschalter: Batterie / Extern
(10) Batteriefach: 9V Batterie 6LR61
ANSCHLÜSSE
4- Netzteil:
Ein Ende des Netzteils an die 9V Buchse des Steuerpults und das andere Ende in eine Netzsteckdose stecken.
Ein/Aus Schalter auf “EXTERNAL” stellen
