© Copyright LOTRONIC 2016 DC54DMX Page 9

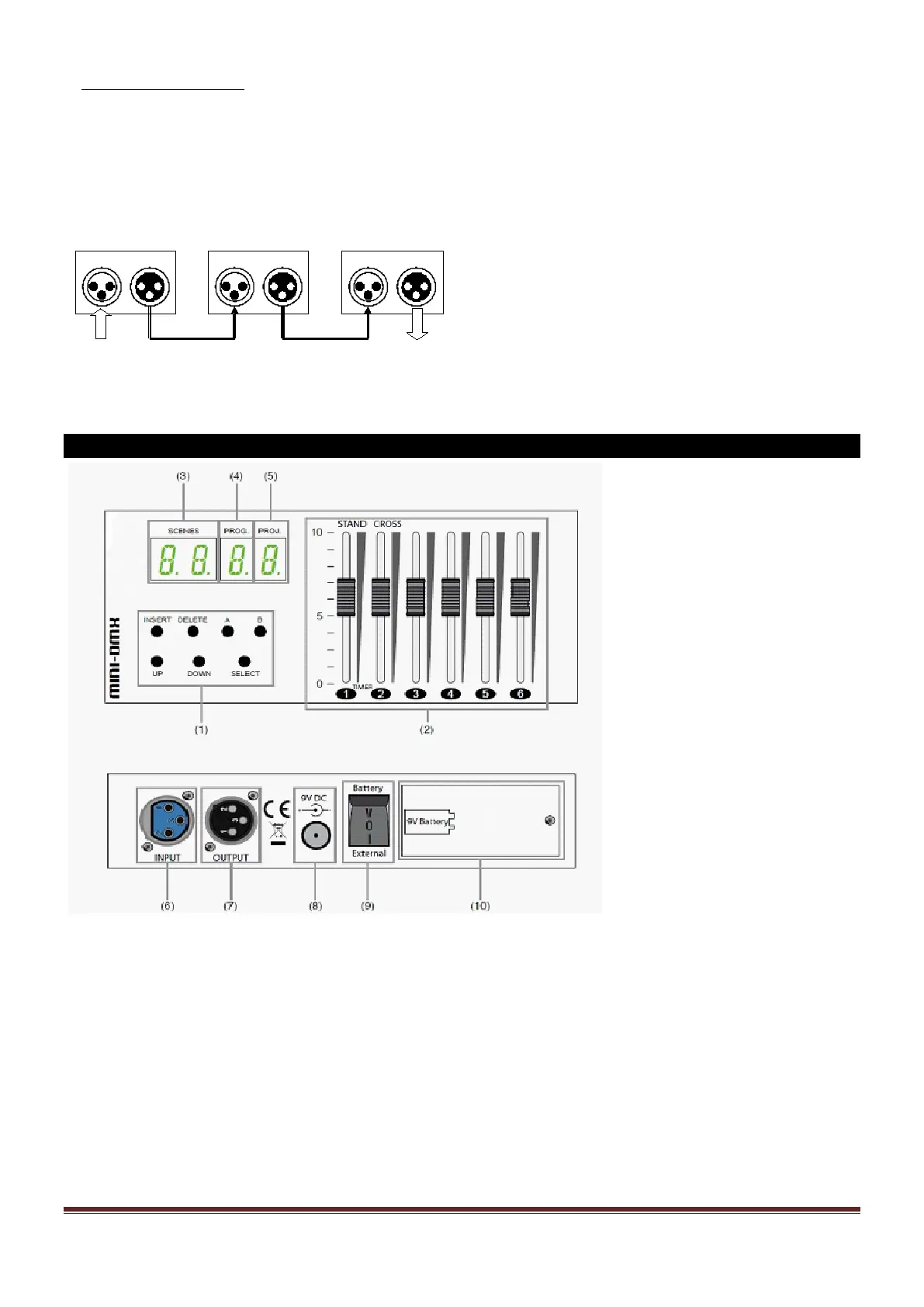

2. Connexion du câble signal
La connexion entre la sortie du Maître et l’entrée de l‘Esclave se fait au moyen du cordon XLR à 3 broches fourni. La sortie
DMX de la console de commande doit être branchée sur l’entrée DMX du premier Maître. Branchez la sortie DMX du Maître
sur l’entrée DMX de l’Esclave et ainsi de suite jusqu’au dernier Esclave. Branchez une terminaison sur la sortie du dernier
appareil afin d’éviter des parasites. Cette résistance de fin de ligne consiste en une fiche XLR qui comporte une résistance de
120Ω entre les broches 2 et 3.
IN
OUT
IN
OUT OUT
IN
1 2 3
D M X IN
DM X O UT
Note: Utilisez du câble à double blindage. Le diamètre du conducteur de chaque câble doit être d’au moins 0,5mm.
DESCRIPTION
(1) Boutons de contrôle: INSERT, DELETE, AB, UP, DOWN, SELECT
(2) Potentiomètres de contrôle : 1, 2, 3, 4, 5, 6
(3) Affichage des scènes : SCENES
(4) Affichage du programme: PROG.
(5) Affichage du projecteur : PROJ.
(6) Connexion Entrée DMX: INPUT, XLR 3 Pin Femelle
(7) Connexion Sortie DMX: OUTPUT, XLR 3 Pin Mâle
(8) Prise alimentation: 9V DC
(9) Bouton M/A sélection alimentation: Pile / Externe
(10) Emplacement pour la pile: Pile 9V 6LR61
