4140
14.
SET
• Kurz drücken für den Auf- und Abtrag Modus. Die letzte Messung
(Referenzwert) wechselt nach oben. Nach der nächsten Messung wird
diese ins Verhältnis zum Referenzwert gesetzt.
• Drücken & Halten für den Bandmaßmodus (ohne Nutzung eines
Laserstrahls).
15. Einheiten
Drücken Sie & gleichzeitig um die gegenwärtige Einstellung
rechts unten (m, feet, oder inches) im LCD Feld angezeigt zu bekommen.
Nochmals beide Tasten drücken um durch die Modi durchzuschalten:
• meter/cm/mm • feet/10ths/100ths • feet/inches/16ths

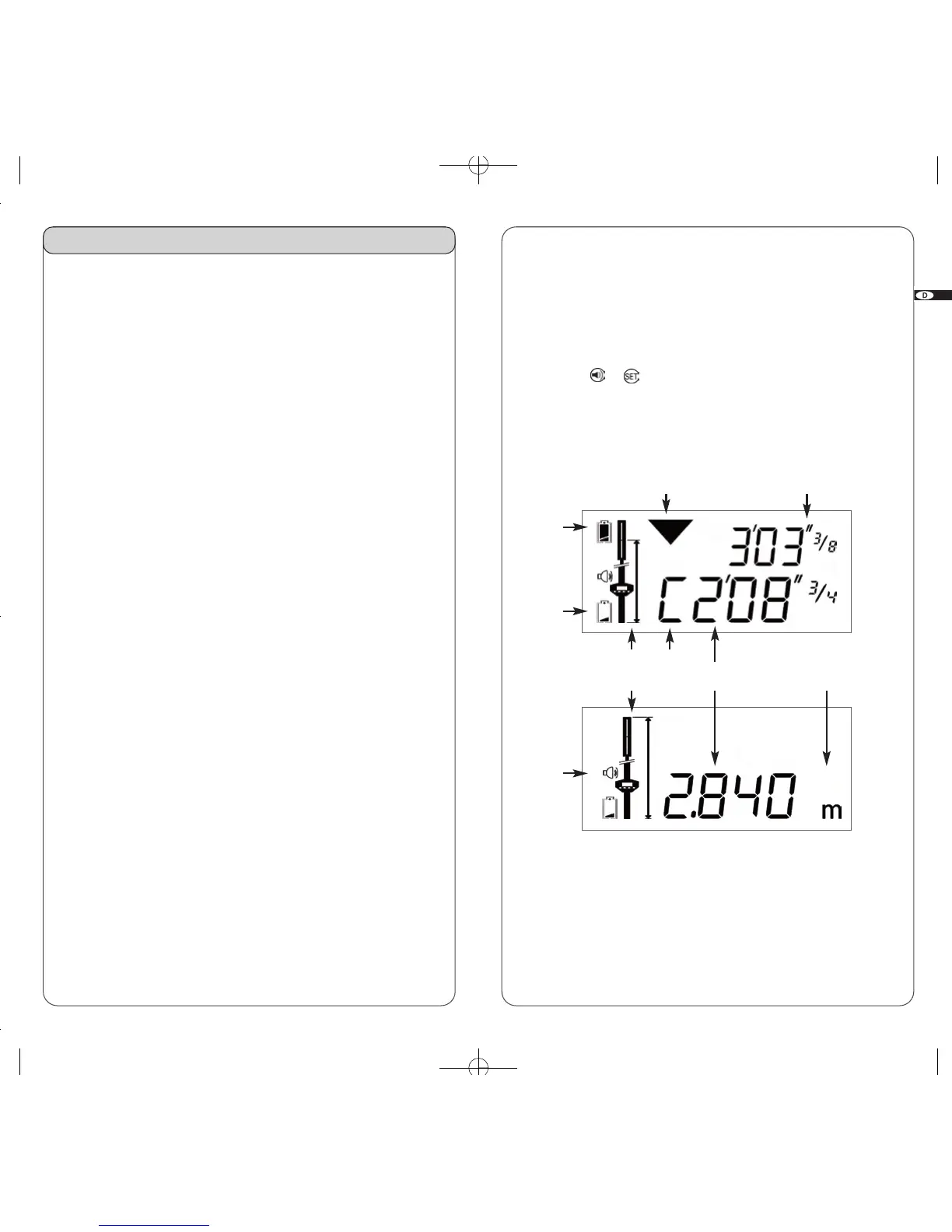

• LCD
Übersicht
Die Photos im vorderen Innenumschlag beziehen sich auf die
folgenden Beschreibungen.
• Vorderseite Übersicht
1.
Libelle: Um SmartRod möglichst vertikal zu halten
2.
LCD: Messungen, Modi, Einstellungen, Status.
3.
Bedieneinheit: Ein/Aus-, Einheiten-, Modi-, und Lautsprecher-Taste.
4.
Lautsprecher: Der erste kurze Ton bestätigt das Erkennen eines
Strahls. Der zweite Doppelton bestätigt eine erfolgreiche Messung.
5.
Schrauben: Zum Lockern bzw. Befestigen jedes einzelnen Elements.
6.
Unterstes ausziehbares Element: Nach Auszug befindet sich
das Bedienfeld auf Augenhöhe. Nach links zum Öffnen, nach rechts zum
Schließen drehen.
7.
Gummipuffer: Schützt das Empfangsfeld vor harten Schlägen.
8.
Batteriefach Empfänger: Um die 3 AA Batterien einzusetzen,
öffnen Sie den Deckel und setzen Sie entsprechend der beschriebenen
Polarität ein.
• Rückseite Übersicht
9.
Reception window: Empfängerfeld:Muss zum Rotationslaser zeigen.
11.
Batteriefach Bedieneinheit: Um die 3 AA Batterien
einzusetzen, öffnen Sie den Deckel und setzen Sie entsprechend
der beschriebenen Polarität ein.
12.
Seriennummer / ID Aufkleber
• Funktionen der Tastatur
12.
Ein/Aus
• Kurz drücken zum Einschalten. Für 2 Sek. drücken & halten zum
Ausschalten.
• Kurz drücken um eine Messung auszulösen.
13.
Lautsprecher
Kurz drücken um durch die Modi durchzuschalten: Laut, Normal und
Aus. Ein kurzer Ton (im gewählten Modus) bestätigt die neue Wahl.
Hinweis: Falls der Ton AUS ist, wird der Empfang eines
Laserstrahls NICHT akustisch bestätigt!
1
8
9
10
2
34
5
6
7
1. Höhe oder Messung
2. Einheit
3. Höhe in fractions
4. Auf- oder Ab-Pfeile:
Auf- oder Abtrag Hinweise
5. Batteriestatus für den
Laserempfänger (zeigt “voll”an)
6. Batteriestatus für das Bedienfeld
(zeigt “fast leer”an)
7. Lautsprecher Status
8. Modus: Bandmaßmodus
9. Modus: Laserempfängermodus
10. C oder F: “Cut”oder “Fill”
(Ab- oder Auftrag) Anzeige
(nur mit feet als Einheiten)
