FÜHRUNGSROLLENBAUGRUPPE
Die Führungsrollen erleichtern es, die Scheibe senkrecht zum Werkstück
zu halten. Zur Montage lösen Sie die Flügelschraube leicht, rasten Sie die
vier Greifer in die vier Ösen auf der Unterseite des Motorgehäuses ein und
ziehen Sie dann die Flügelschraube an.
BETRIEBSANLEITUNG FÜR DEN BAUSATZ FÜR BÜNDIGSCHNITT (NUR MODELL C16)
Mit dem Bausatz für Bündigschnitt kann eine Scheibe
für Bündigschnitt (nicht im Lieferumfang enthalten)
an der Maschine angebracht werden, um die bündige
Schnitte durchzuführen, während die äußere Schutzhaube
vorübergehend entfernt wird. Die Scheibe für Bündigschnitt
kann angebaut bleiben, und der Bediener kann auf
Standardschnitt umstellen, indem er einfach die
äußere Schutzhaube wieder anbringt und mit den drei
Spannverschlüssen befestigt. Auf diese Weise kann schnell und
bequem zwischen Standard- und Bündigschnitt gewechselt
werden. Wenn gewünscht, können Scheibe und Flansch für
Bündigschnitt abgebaut werden, und die Maschine wieder in
ihre Standardkonguration gebracht werden.
INHALT DES BAUSATZES FÜR BÜNDIGSCHNITT
1. Bündigschnitt-Flansch
2. Innensechskant-Dornbolzen und Unterlegscheibe
3. Flachkopf-Innensechskantschrauben x 6
4. M5 L-Sechskantschlüssel
5. M8 L-Sechskantschlüssel
MONTAGE DES BAUSATZES FÜR BÜNDIGSCHNITT
Entfernen Sie vor der Montage des Bausatzes für Bündigschnitt zunächst Dornbolzen, Flansche und Scheibe für
Standardbetrieb.
1. Montieren Sie den Bündigschnitt-Flansch auf die Spindel, und sichern Sie ihn mit der Unterlegscheibe und
dem Innensechskant-Dornbolzen. Rasten Sie die Dornverriegelung ein und ziehen Sie den Dornbolzen
mit dem M8 L-Sechskantschlüssel fest.
2. Montieren Sie die Bündigschnitt-Scheibe auf dem Flansch, richten Sie die Bohrungen aus und
drehen Sie die Flachkopf-Innensechskantschrauben hinein. Ziehen Sie die Schrauben mit dem M5
L-Sechskantschlüssel gleichmäßig über Kreuz an.

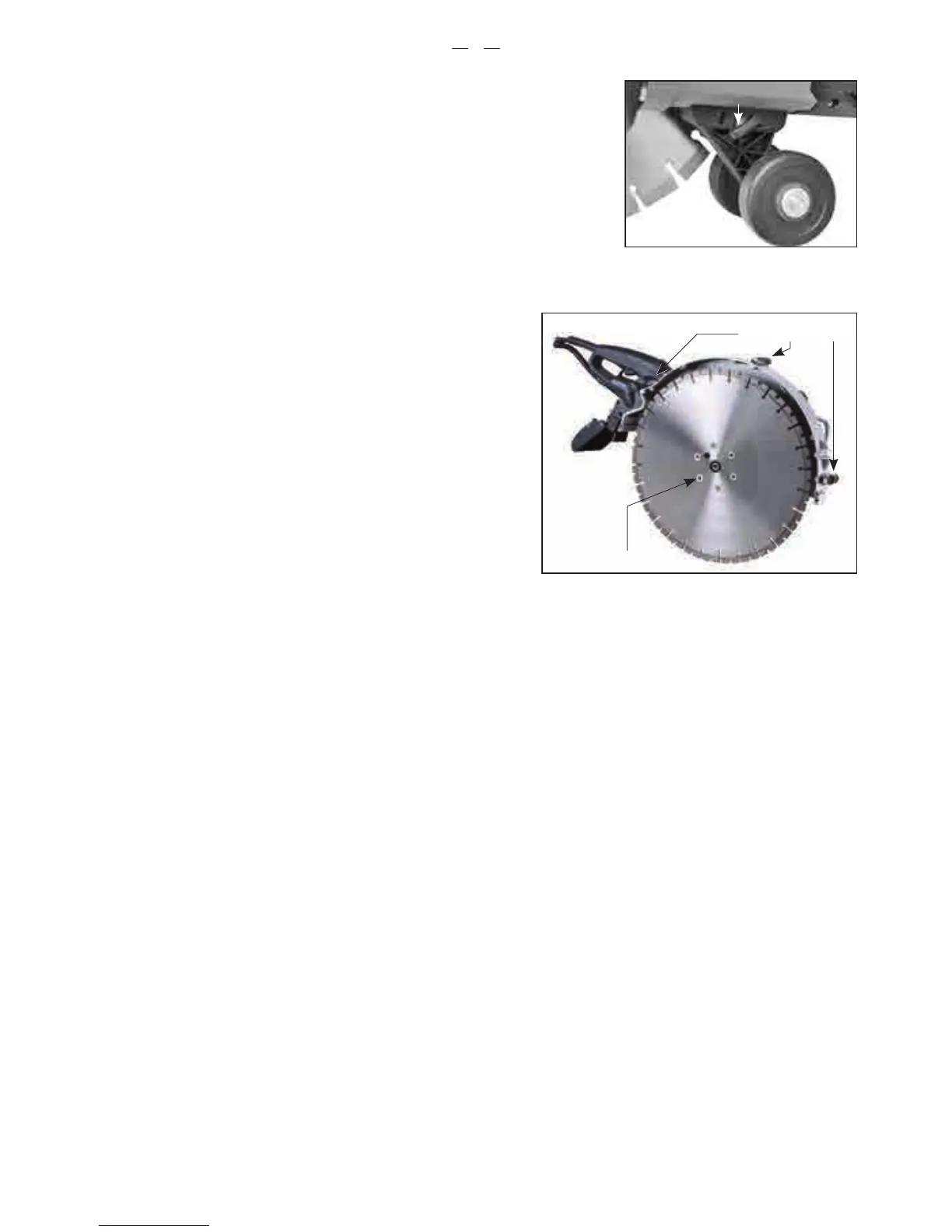

Flügelschraube
Spannverschlüsse
Flachkopf-
Innensechskantschrauben
