Entfernen Sie den Windschutz, indem Sie ihn zu sich hinziehen. Entfernen Sie dann die
Wangenpolster-Schwämme und die Haube.
Versuchen Sie auf keinen Fall, die Wangenpolsterhalterung aus Polystyrolschaum zu entfernen.
Versuchen Sie auf keinen Fall, das Kinnteil zu entfernen.

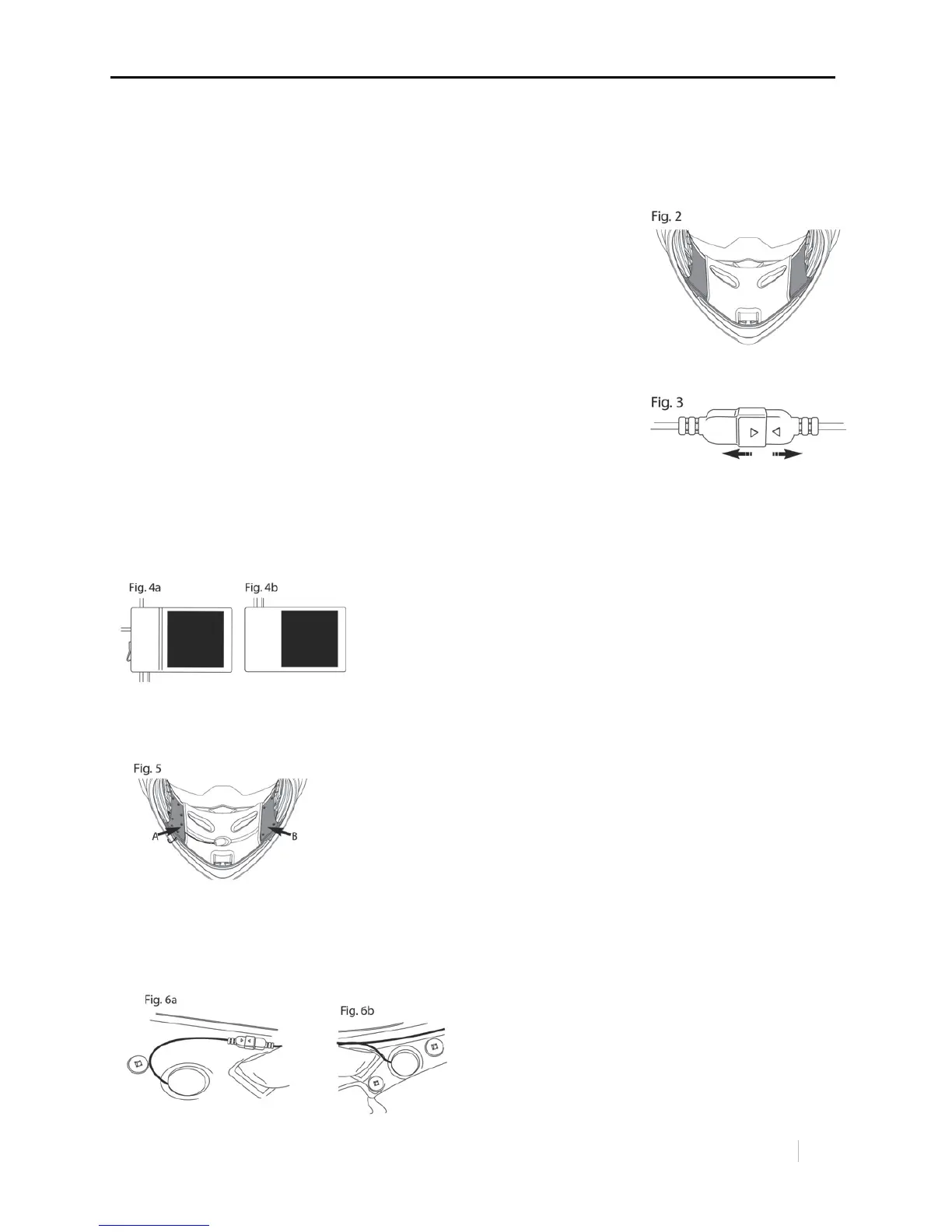

Entfernen Sie nun die Polystyrolschaumeinsätze aus den
Wangenpolstern (Abbildung 2).
Entfernen Sie dann, falls dieser zur Ausstattung Ihres Helms gehört,
den Plastikeinsatz, der die Aussparung für das Mikrofon verschließt,
sowie die Schaumstoffeinsätze, die die Aussparungen für die
Kopfhörer ausfüllen.
Ist in Ihrem Land die Verwendung des Geräts nicht mit
Stereofunktion gestattet, trennen Sie den Steckverbinder, der den
linken Kopfhörer mit dem Gerät verbindet, ab und legen den
Kopfhörer wieder in die Schachtel zurück (Abbildung 3).
Kleben Sie nun, wie in der Abbildung veranschaulicht, die Klettverschlüsse auf die Gehäuse des
Kommunikationssystems, die die elektronische Steuerkarte und die Batterie enthalten (Abbildung
4a und 4b). Geben Sie dabei acht, den richtigen Klettverschlussteil, der sich mit dem bereits an
den dafür vorgesehenen Stellen im Helm befindlichen Teil verbinden kann, anzubringen.
Legen Sie nun das mit dem Mikrofonschaft verbundene Plastikgehäuse in die Aussparung A und
das andere Gehäuse in die Aussparung B (Abbildung 5).
Entfernen Sie nun die Schutzfolie von den runden Klettverschlüssen und kleben Sie diese auf die
für die Kopfhörer vorgesehenen Aussparungen im Helm. Geben Sie dabei acht, die Kabel so wie in
den Abbildungen 6a und 6b veranschaulicht verlaufen zu lassen.
