4 Juht- ja näiduelemendid
Temperatuurinäit
Seadme temperatuur seadistatakse tehases nii, et
peetakse kinni tootja näidatud
M-paketi temperatuuriklassist (vt → ptk 2.2).
Seadme temperatuuri näit:
Temperatuurinäit ees (vt → ptk 4.2.2, joonis 2.2) või
ekraaninäit juhtelemendil (vt → ptk 4.2.1/4.2.2/4.2.3).
(V)-seadmete puhul. Termomeeter siseruumis
Temperatuuri kontroll
Vastutusala: teenindav personal
Sagedus: mitu korda päevas
Juhtelemendid ja ekraaninäidud
Juhtelementide (regulaatorite) konstruktsioon erineb
vastavalt seadme mudelile.
Vajaduse korral eemaldage juhtelementideni
pääsemiseks pleksiklaaskate sobiva kruvikeerajaga.
ETTEVAATUST!
Pleksiklaaskatte eemaldamine
kruvikeerajaga. Torkevigastus.
►Tööriista ettevaatlik käsitsemine.
►Libisemise takistamiseks jälgige
kruvikeeraja sobivat suurust.
►Pärast kruvikeeraja kasutamist hoolitsege
korrastatud ja ohutu säilitamise eest.
MÄRKUS
• Varaline kahju juhtelemendi parameetrite
mittenõuetekohase muutmise tõttu.
►Kinnitage pleksiklaaskate pärast kasutamist uuesti.
Mehaaniline regulaator
Juhtelemendina on saadaval klahvid ja pöördnupud
(seadmespetsiifiline).
Tehnilised andmed, vt 2.2

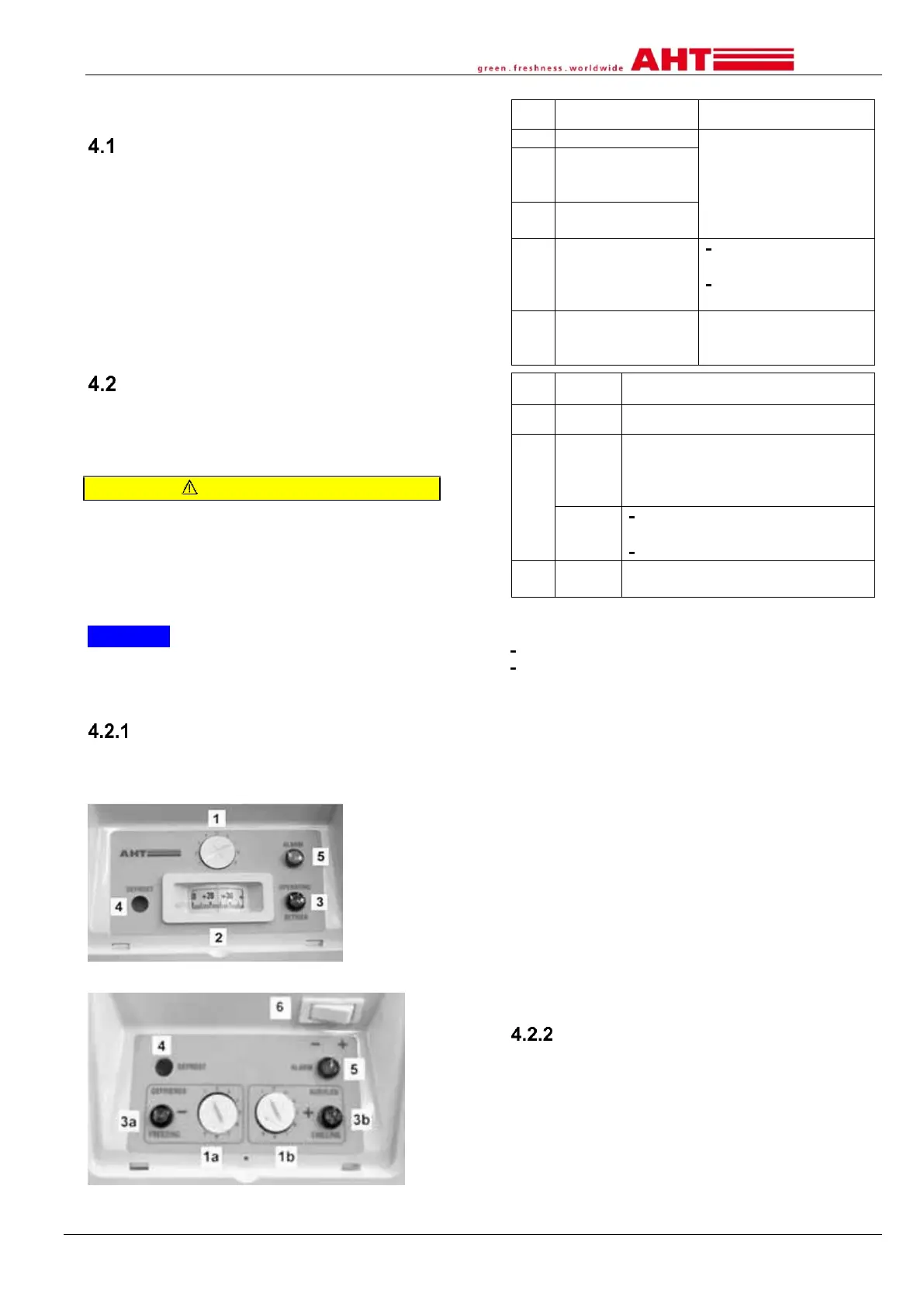

Joonis 1.1: Seeria (–) mehaaniline regulaator,
juhtelemendid ja näidud
Joonis 1.2: seeria (V) mehaaniline regulaator,
juhtelemendid ja näidud
Nr
Juhtelement
Funktsioon
1
Pöördnupp [1]
Temperatuuri
seadistus
1. aste: soe
9. aste: külm
1a
Pöördnupp [1a]
sügavkülmutuse
(–) jaoks
1b
Pöördnupp [1b]
jahutuse „+“ jaoks
4
[DEFROST]-klahv
Sulatuse käivitamine
käsitsi
Jahutuse sisse- ja
väljalülitamine
6
Kipplüliti [6]
Ümberlülitamine
sügavkülmutuse „–“ ja
jahutuse „+“ vahel.
Nr
Lamp
Näidu tähendus
2
-
Temperatuurinäit
3,
3a,
3b
rohelin
e
Seade on rikketa ja käitamisel
(normaalrežiim)
3, 3a. Sügavkülmutus „–“
3b. Jahutus „+“
väljas
[DEFROST]-klahv on vajutatud
„Käsitsi sulatus“ on aktiveeritud.
Jahutus väljas
5
punan
e
valikulised hoiatuslambid.
Temperatuur liiga soe
Temperatuuri seadistus.
Pöörake pöördnuppu [1], [1a] või [1b].
Külmemate temperatuuride puhul päripäeva.
Soojemate temperatuuride puhul vastupäeva.
Jahutuse sisse- või väljalülitamine või käsitsi
sulatus
Lülitage jahutuse välja või käivitage käsitsi sulatus.
Vajutage [DEFROST]-klahvi.
Roheline lamp kustub.
Pärast sulatustoimingu lõpetamist tuleb lülitada
jahutus uuesti sisse.
Lülitage jahutus sisse (normaalrežiimi käivitamine).
Vajutage [DEFROST]-klahvi.
Punane hoiatuslamp põleb kuni temperatuuri
piirväärtuse saavutamiseni. Seejärel süttib
roheline lamp.
Ümberlülitamine töörežiimide vahel.
Vajutage kipplülitit nr 6.
Töörežiim sügavkülmutus „–“. Lamp 3a põleb
rohelise tulega.
Töörežiim jahutus „+“. Lamp 3b põleb rohelise
tulega.
Elektrooniline regulaator AHT
Juhtelementide on saadaval 4 klahvi, mis on hõivatud
järgmiselt.
