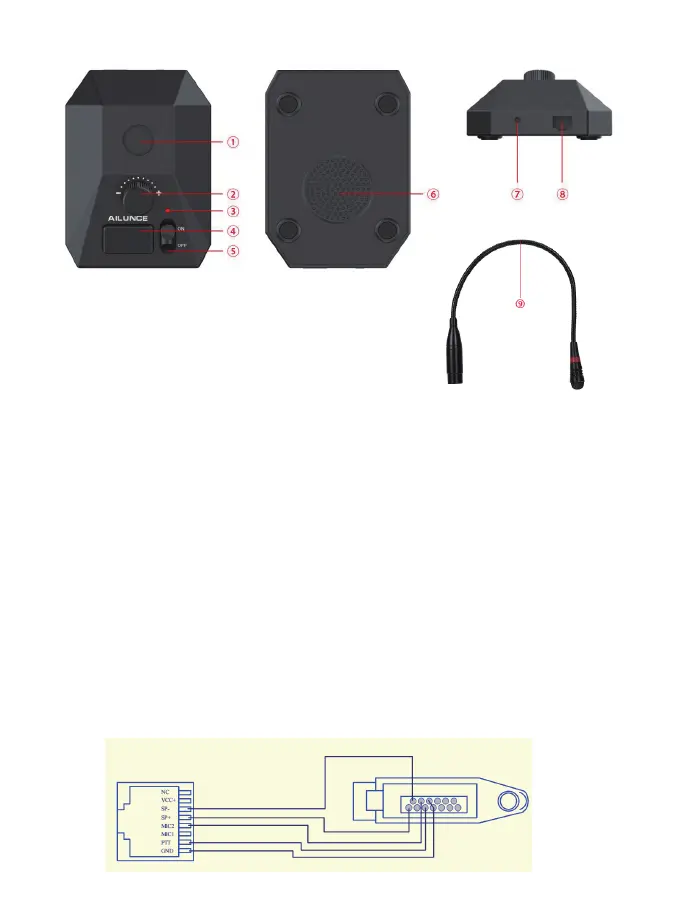

Bauteilrichtlinie
1. Anschluss für Mikrofonteil
2. Lautstärkeregler
3. PTT-Sperranzeige
4. PTT-Taste
5. Verriegelungsschalter
6. Lautsprecher
7. 3,5-mm-Fuß-PTT-Anschluss
8. RJ45 8-polige Netzschnittstelle
9. 45CM omnidirektionales Schwanenhalsmikrofon
Installations- und Bedienungsanleitung
1. Stecken Sie das Mikrofon in den Anschluss an der Basis.
2. Stecken Sie RJ45 in das Tischmikrofon und einen anderen (GP328PLUG/ KENWOOD 2-PIN/RJ45/
STANDARD 8-PIN rund) in den Lautsprecher/das Mikrofon am Empfänger.
3. Schalten Sie das Walkie-Talkie ein und ändern Sie die Lautstärke.
4. Schalten Sie das Radio aus. Bitte minimieren Sie die Lautstärke und schalten Sie das Radio aus.
5. Lautstärkeregler: Drehen, um den Ausgangspegel am Lautsprecher umzuschalten.
6. PTT-Sperranzeige [Sperre]: Die Anzeige leuchtet rot, wenn der PTT-Sperrschalter auf ON steht und kein Licht
an einem Schalter auf OFF leuchtet.
7. PTT-Taste: Senden Sie, wenn Sie die PTT-Taste drücken, sprechen Sie in das Mikrofon und kehren Sie zum
Empfangsmodus zurück, wenn Sie die PTT-Taste loslassen.
8. PTT-Sperrschalter: Sprechen Sie in das Mikrofon und senden Sie kontinuierlich (die Sendezeit wird durch das
externe Gerät begrenzt), wenn Sie die Taste auf ON stellen, und drücken Sie die PTT-Taste nicht. Schalten Sie
die Taste auf OFF, um die Sende- und Empfangsfunktion auszuschalten, wenn Sie die PTT drücken.
9. Fuß-PTT-Anschluss: Stecken Sie die Fuß-PTT in den Anschluss, um die Fuß-PTT zu verwenden; Treten Sie
zu Fuß auf PTT und sprechen Sie in das Mikrofon. Lassen Sie die PTT-Fußtaste los und kehren Sie zum
Empfangsmodus zurück.
10. RJ45 8-Pin-Netzschnittstelle: Ein externer Stecker.
Verteilung der Stecke
1. RJ45 bis GP328PLUG, wie folgt definiert:
07
