Montering af de justerbare fødder
Der er brug for to svensknøgler til montering af fødderne. Hver fod har en stor gevindskrue, der passer i et af de store huller i pallebordets chassis. Se Fig. 3. Der
er tre møtrikker til hver skrue. Når hver fod er monteret, skal der være en møtrik under og en møtrik over chassiset. De to møtrikker anvendes til fastspænding mod
chassiset. Den tredje møtrik anvendes til låsning af justeringen. Justér hver fod til chassiset er plant. Alle re fødder skal være i kontakt med gulvet. Når justeringen
er korrekt, strammes de to møtrikker mod stålrammen. Den tredje møtrik (ovenpå stålrammen) anvendes til låsning af justeringen. Stram denne møtrik ned mod den
underliggende møtrik.
1. Løft den roterende plade af. Montér de øvrige fjedre i hullerne med
bajonetdækslerne. Sæt bajonatdækslerne på plads og vrid for at låse dem.
2. Sæt den roterende plade på plads.
3. Fig. 7. Viser de øvrige fjedres placering ved forskellige behov. Sørg for, at det
er de korrekte fjedre, der monteres. Se Tabel 1 på side 5 for at kontrollere, at de
rigtige fjedre anvendes til den korrekte applikation.
En sikkerhedskontrol skal udføres inden pallebordet tages i brug. Sørg for,
at bajonetdækslerne er korrekt vredet og i låst position. Kontrollér øverste
og nederste del på hver fjeder og sørg for, at de sidder korrekt. Kontrollér
låsesplitten øverst på støddæmperen. Disse kontroller er meget vigtige at udføre.
Pallebordet er klar til anvendelse.

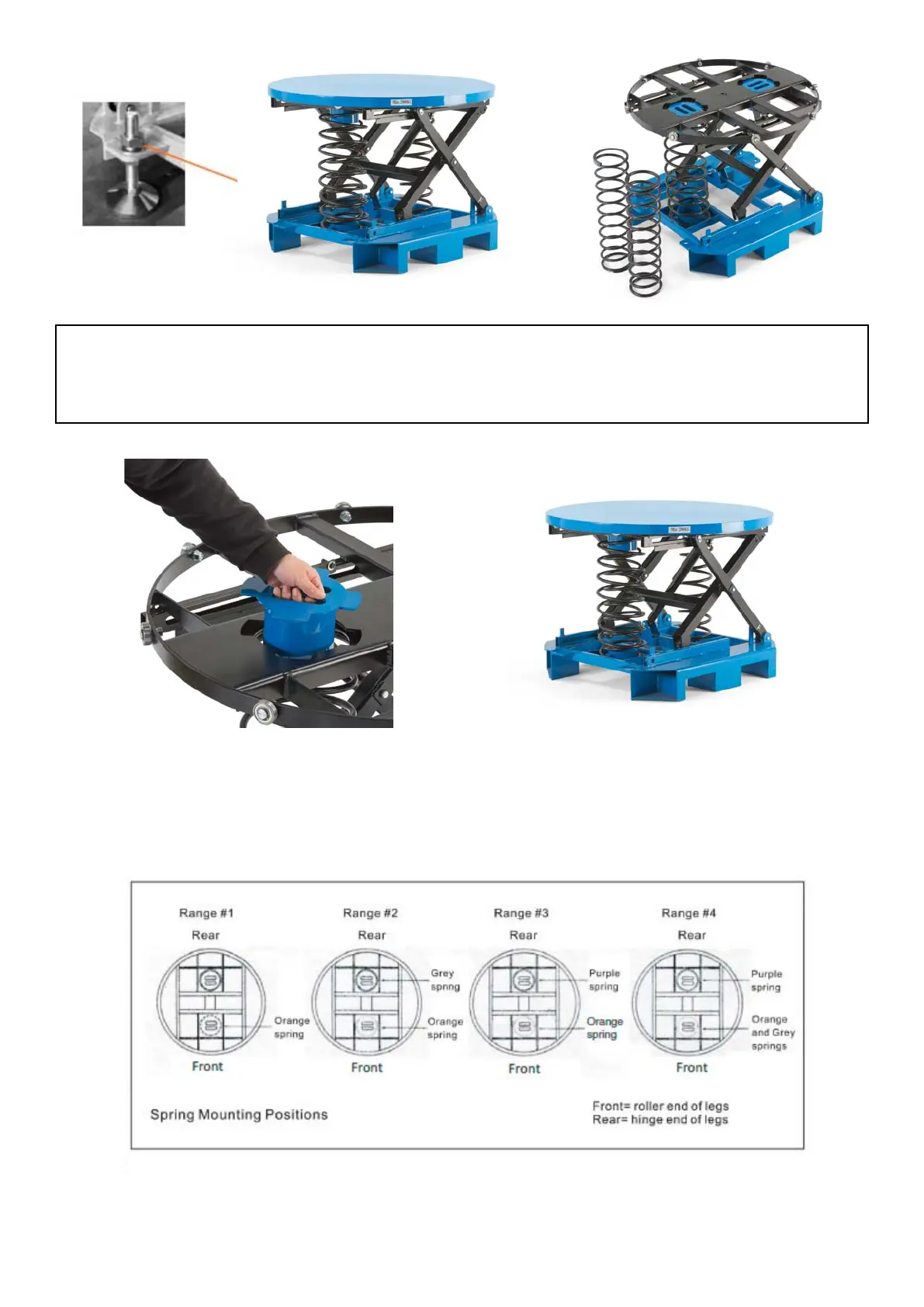

Fig. 4Fig. 3
Fig. 5 Fig. 6
Fig. 7. Fjedrenes placering
